一 产品介绍

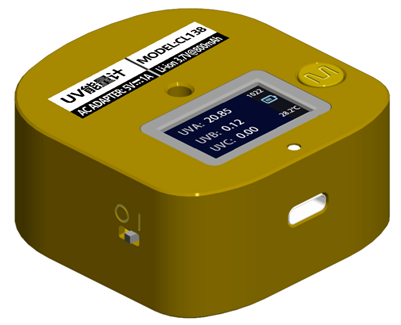

      CL138UV能量计是荟彩公司独立开发的完全拥有自主知识产权的国产UV能量计。仪器采用UVA,UVB,UVC滤光片+CMOS探测器为光学采集元器件,可同步采集紫外UVA,UVB,UVC的辐射功率。仪器只才有一个测量孔,可同步测试UVA/UVB/UVC的辐射功率,集成度高,使用更科学更便捷.

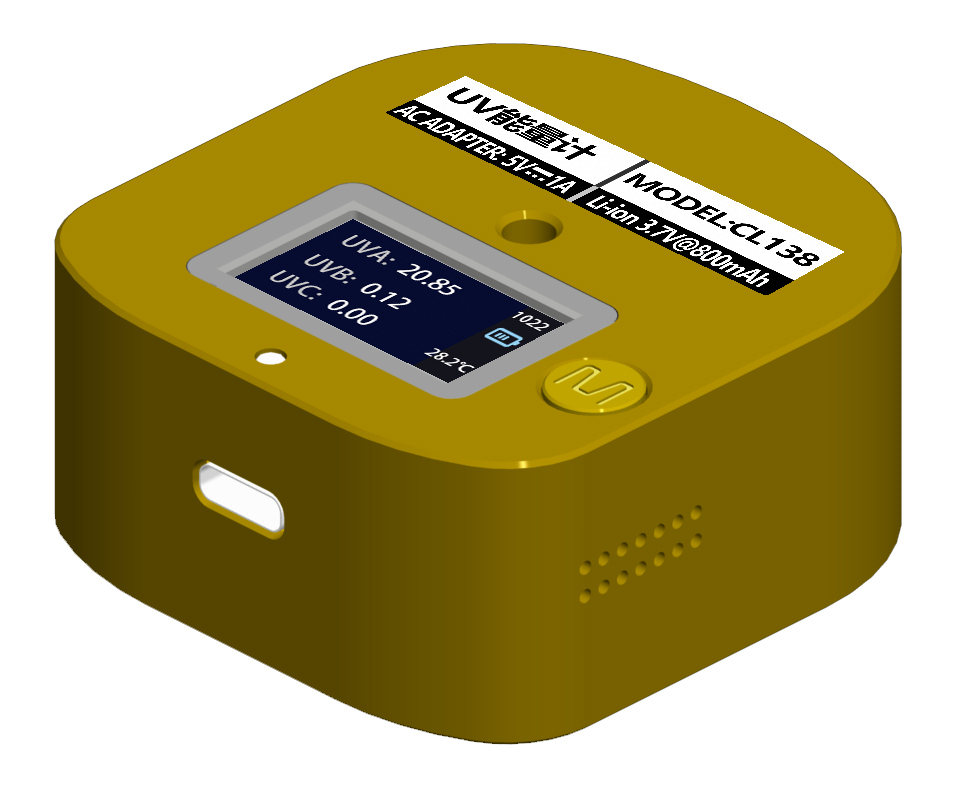

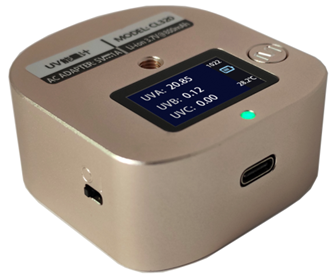

      仪器采用铝合金外壳，配置1.14吋TFT彩屏、800mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

      仪器有单次测量,连续测量和自动测量模式 ,操作简单,携带方便。

      仪器在自动化检测UVA,UVB,UVC紫外辐射功率方面应用广泛，性价比高。

      仪器支持定制400～1000nm波长范围内的特定波长点的辐射功率测量，具体参照行业应用部分内容。

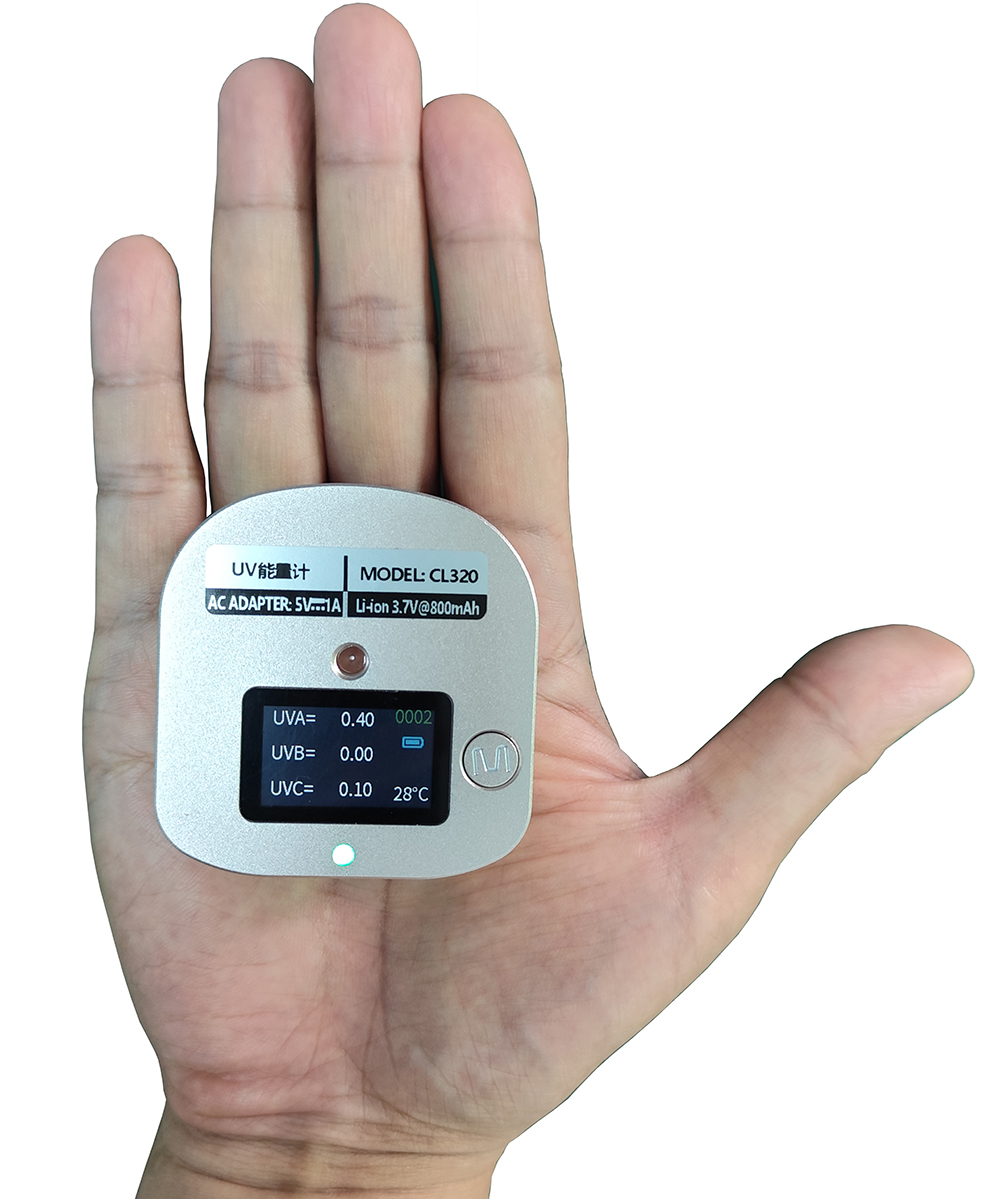

图 1

二 产品特点

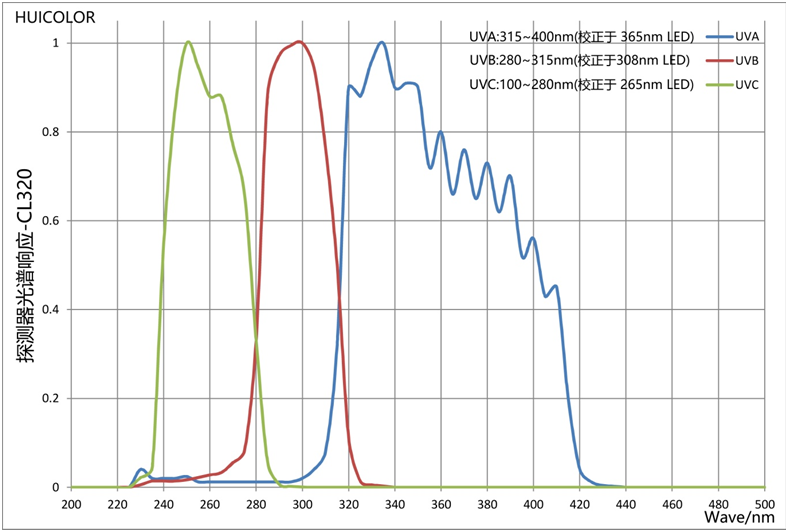

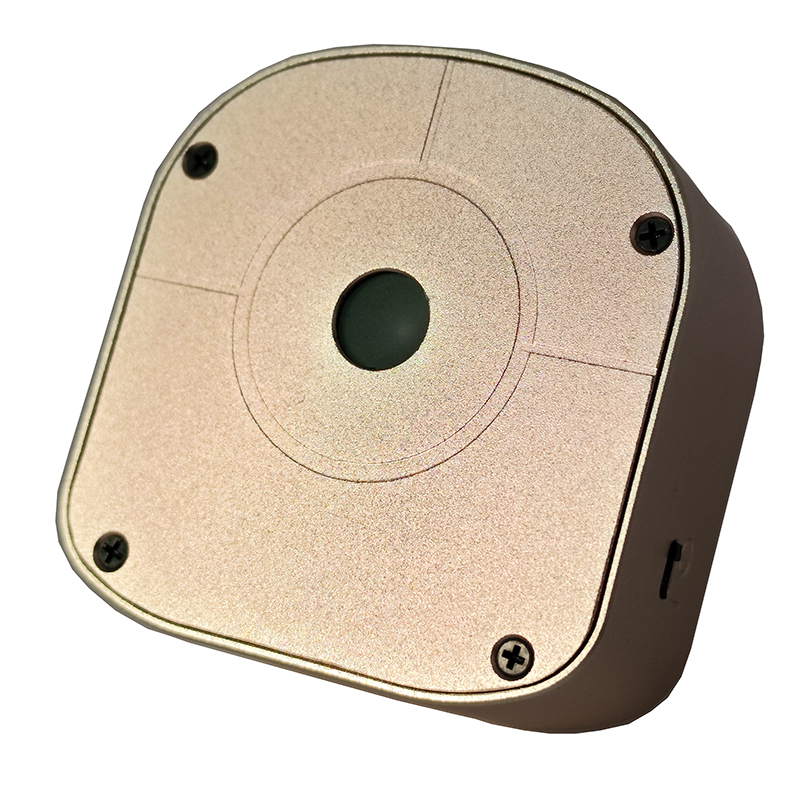

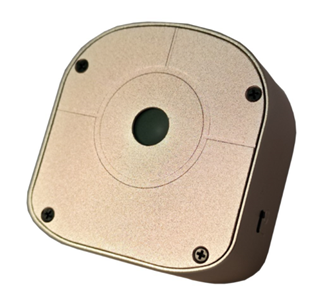

     1. 仪器采用UVA,UVB,UVC滤光片+CMOS探测器为光学采集元器件, 通过一个Φ9mm测量孔可同步采集紫外UVA,UVB,UVC的辐射功率,使同一位置点的UV功率分布更精确明了,探测器光谱响应如如2所示。

     仪器支持用户校正,内置UVA/UVB/UVC调整比例系数,操作便捷。

图 2

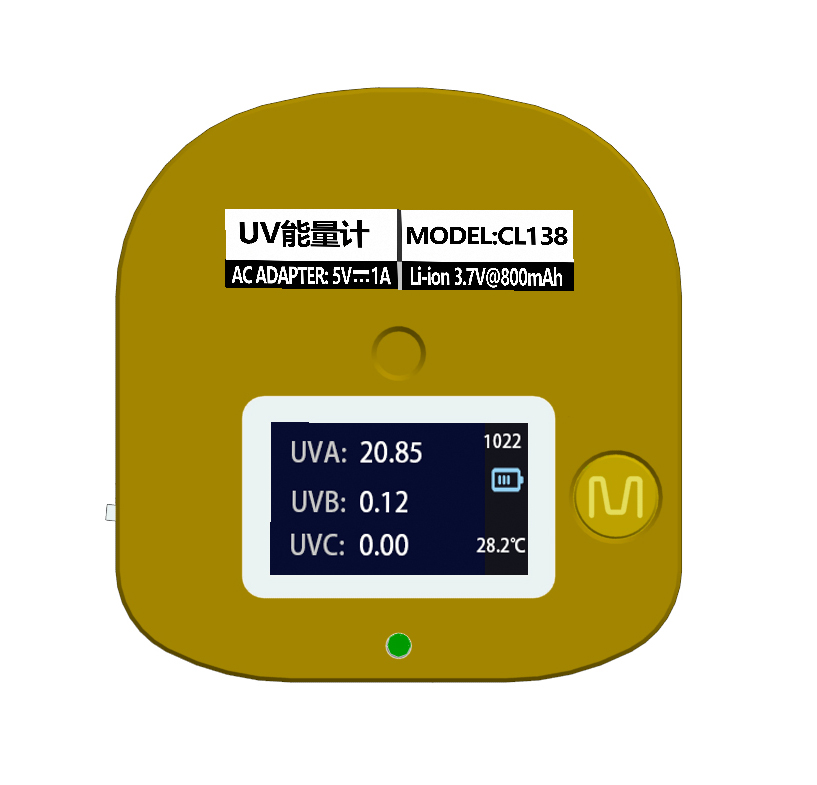

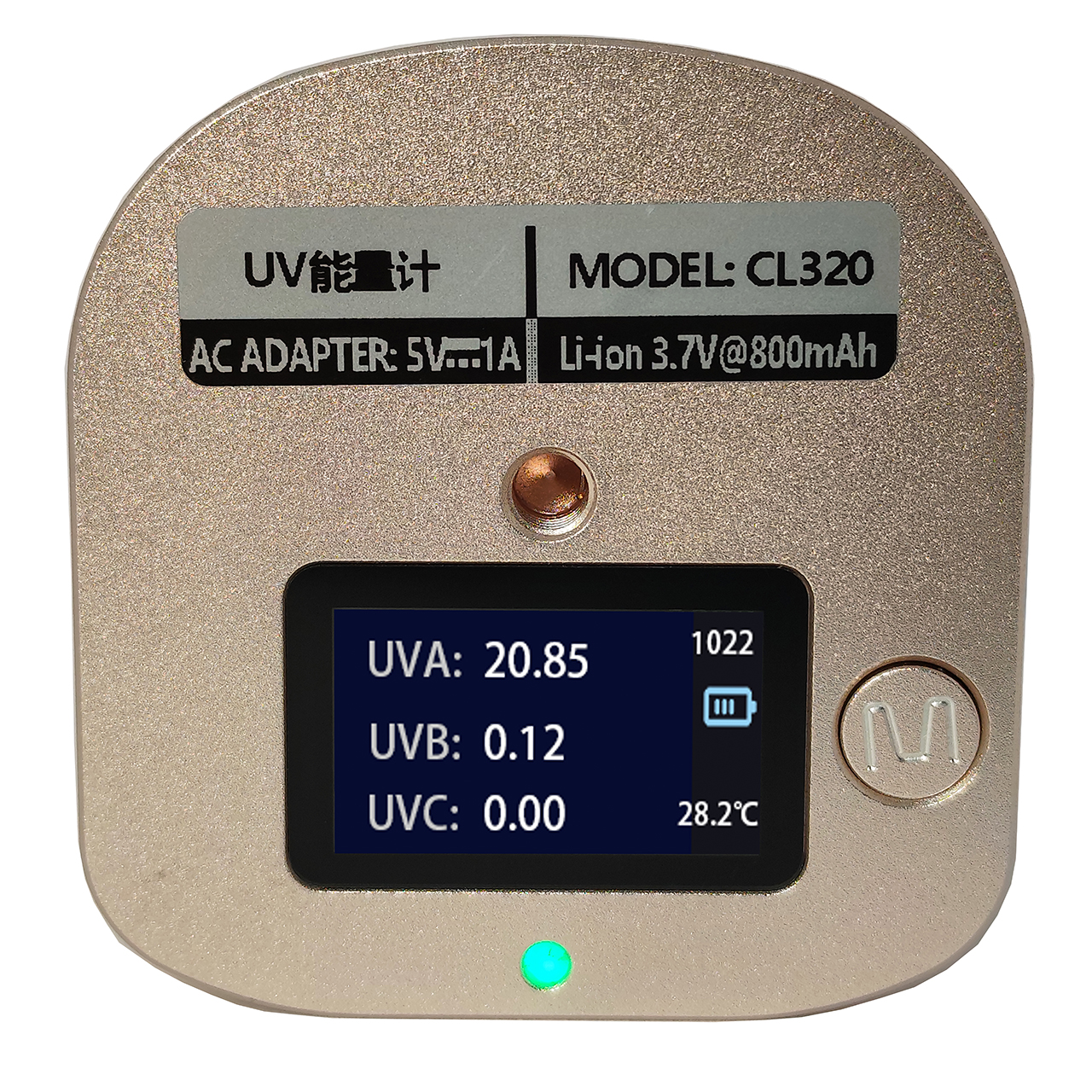

    2.仪器采用物联网级MCU处理器，配置1.14英寸TFT彩屏，可存储9999条记录数据，操作简洁，便于拓展和二次开发。

图 3

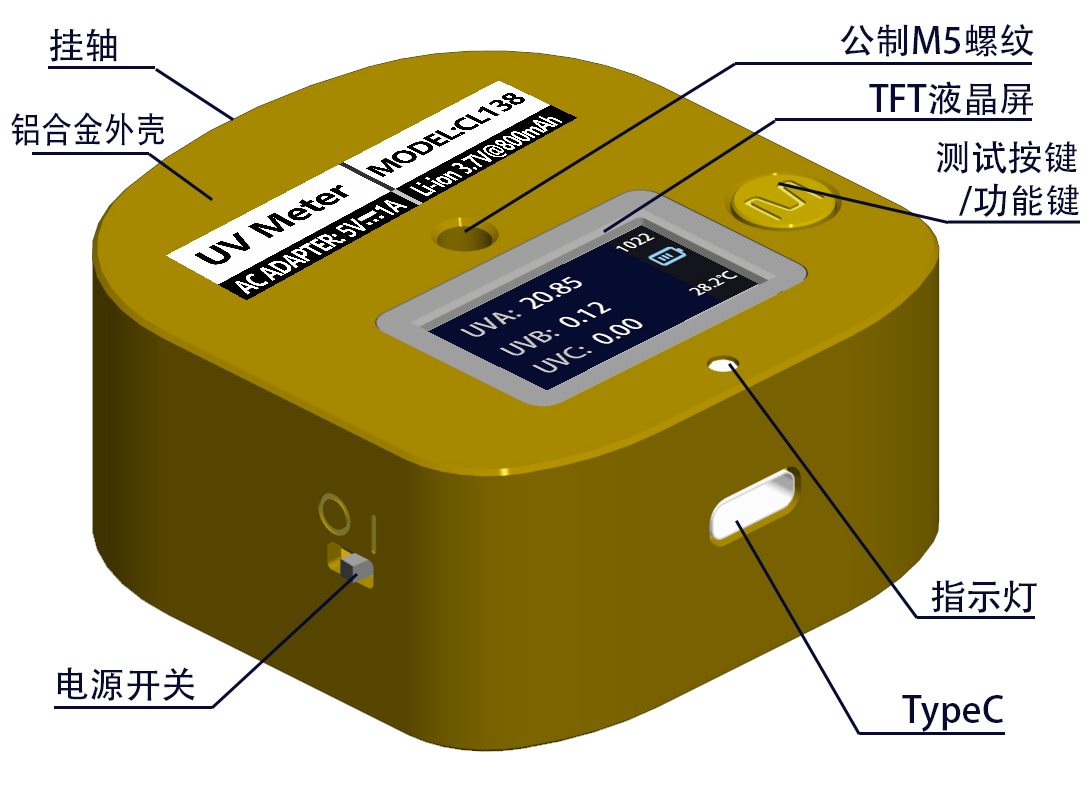

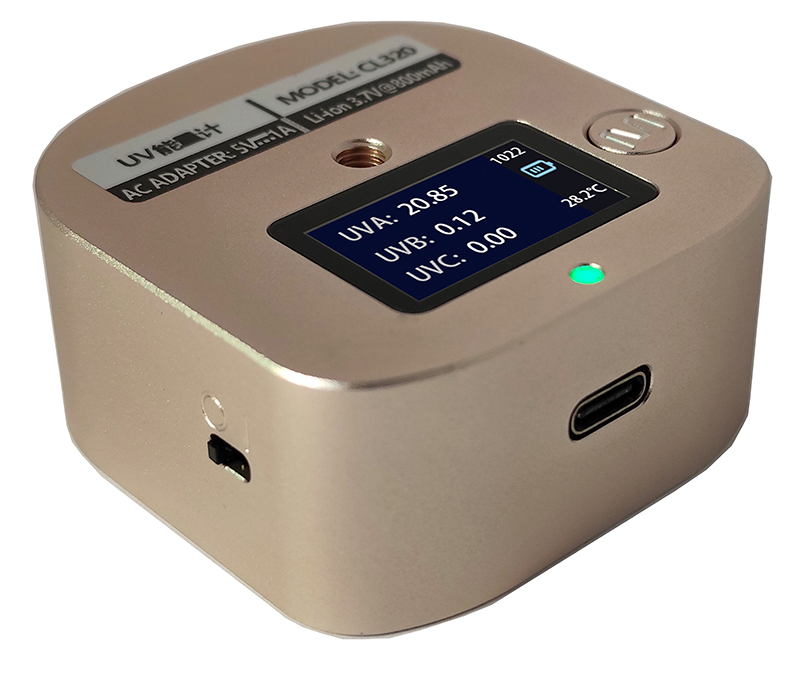

    3.仪器配置800mAh锂离子电池，TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

图 4

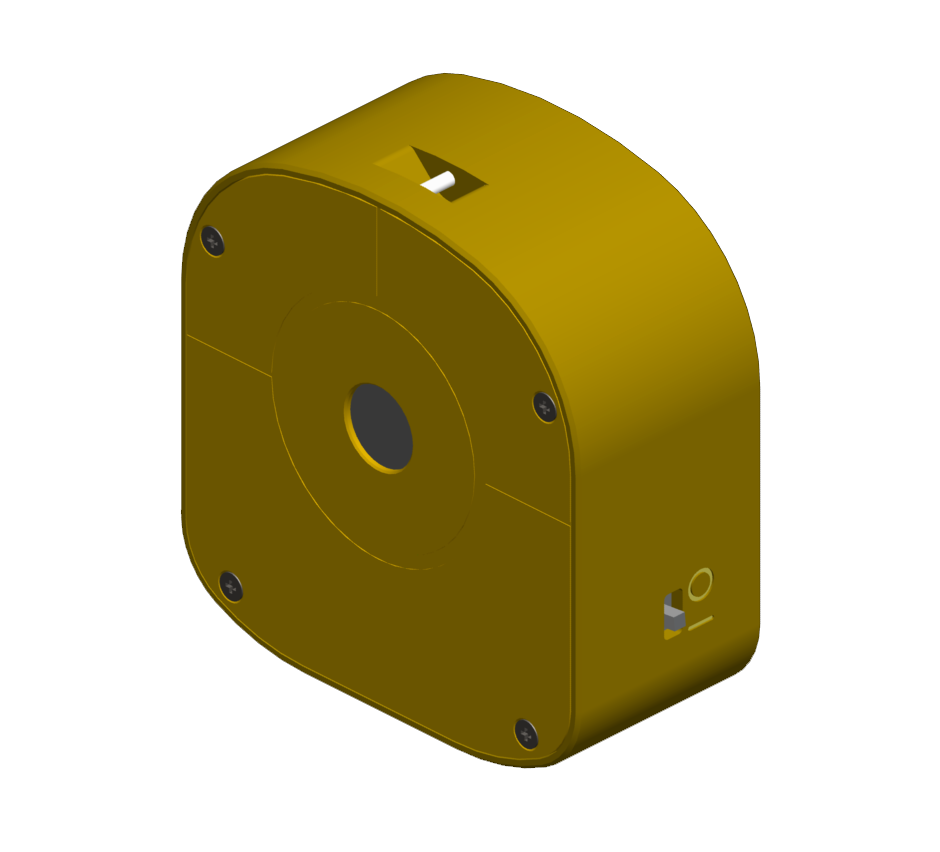

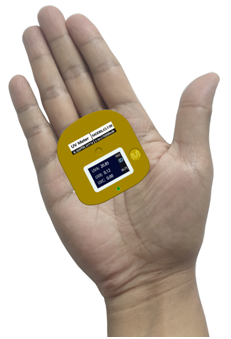

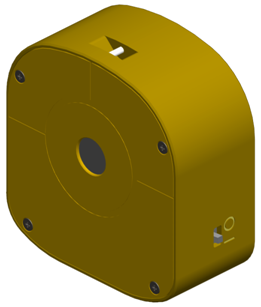

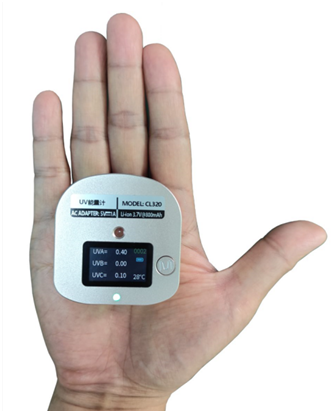

      4.小巧的外观设计，M5公制不锈钢螺母，便捷的各种接口设计，易于作为物联网一环，嵌入其他模块使用。

图 5

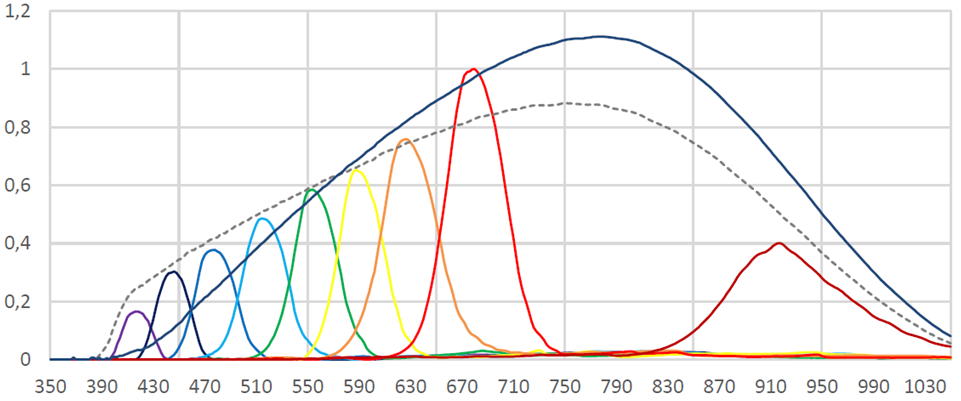

     5.CL138可定制测试400～1000nm范围内的特定波长范围的光辐射功率，波长响应参照图6所示。

图 6

三 行业应用

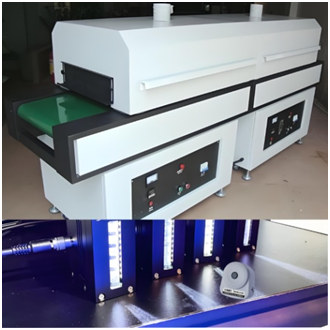

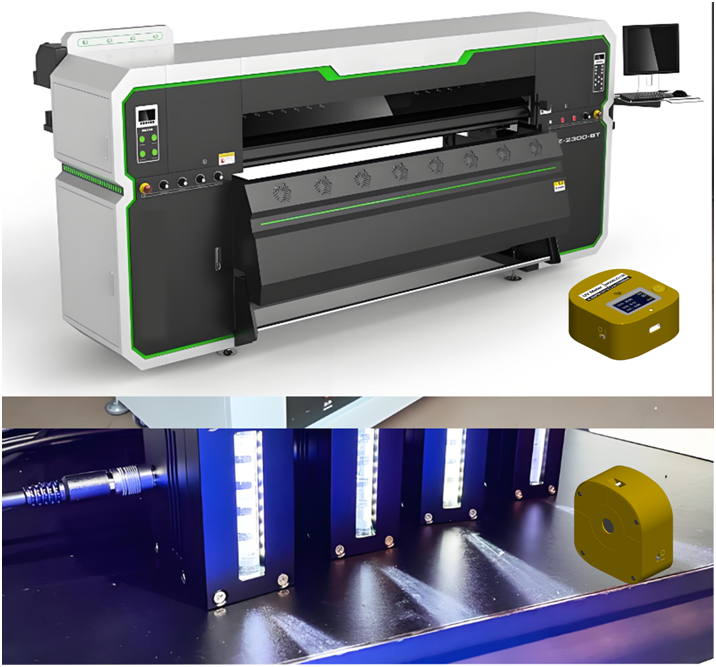

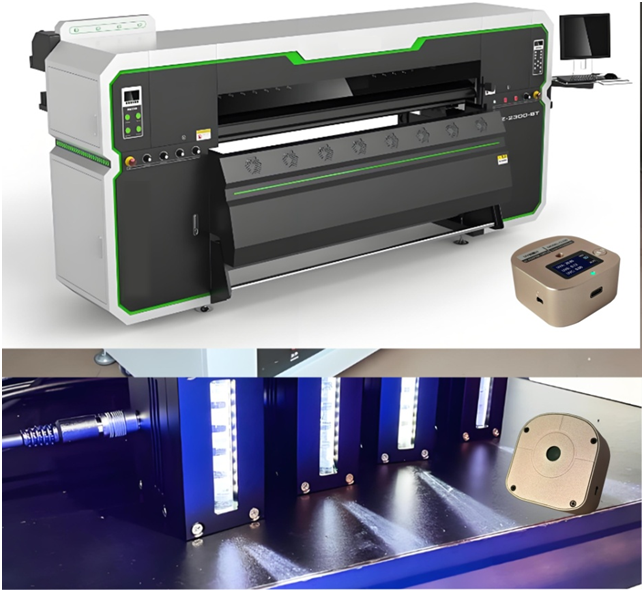

    3.1印刷行业UV油墨的紫外辐照度功率检测

    印刷行业在使用UV油墨印刷时,通常需要对UV的辐射功率进行管控, CL138UV能量计可轻松实现对UVA/UVB/UVC辐照度功率的测量。

    CL138开机选择自动模式或连续模式,将仪器测量口朝上(测量口准对UV紫外灯照射方向)放置传送带上,仪器自动检测UV紫外灯的辐照度功率。

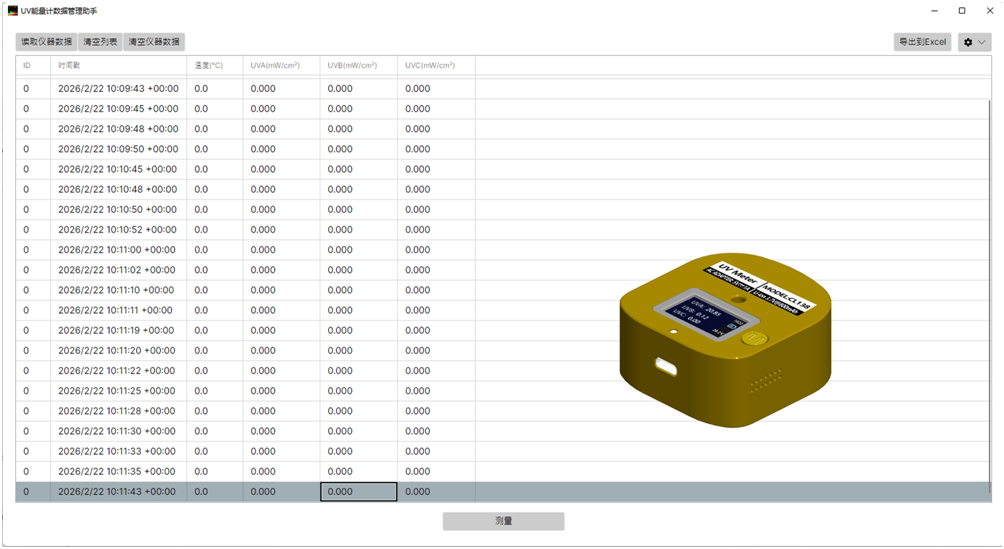

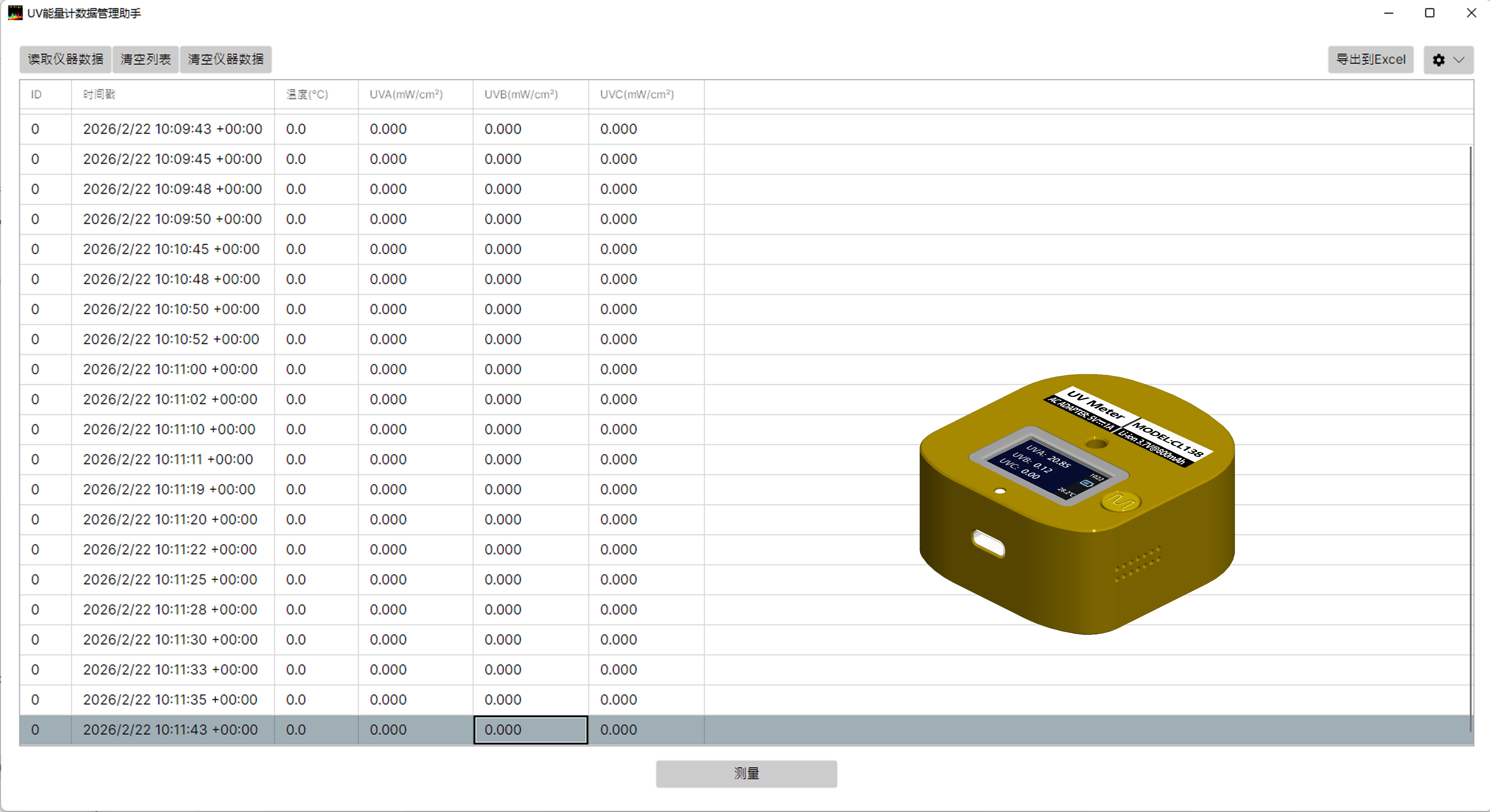

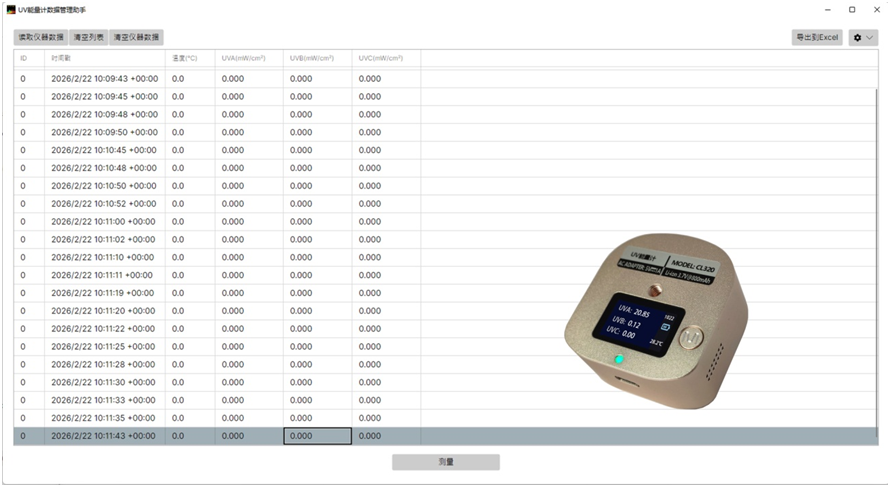

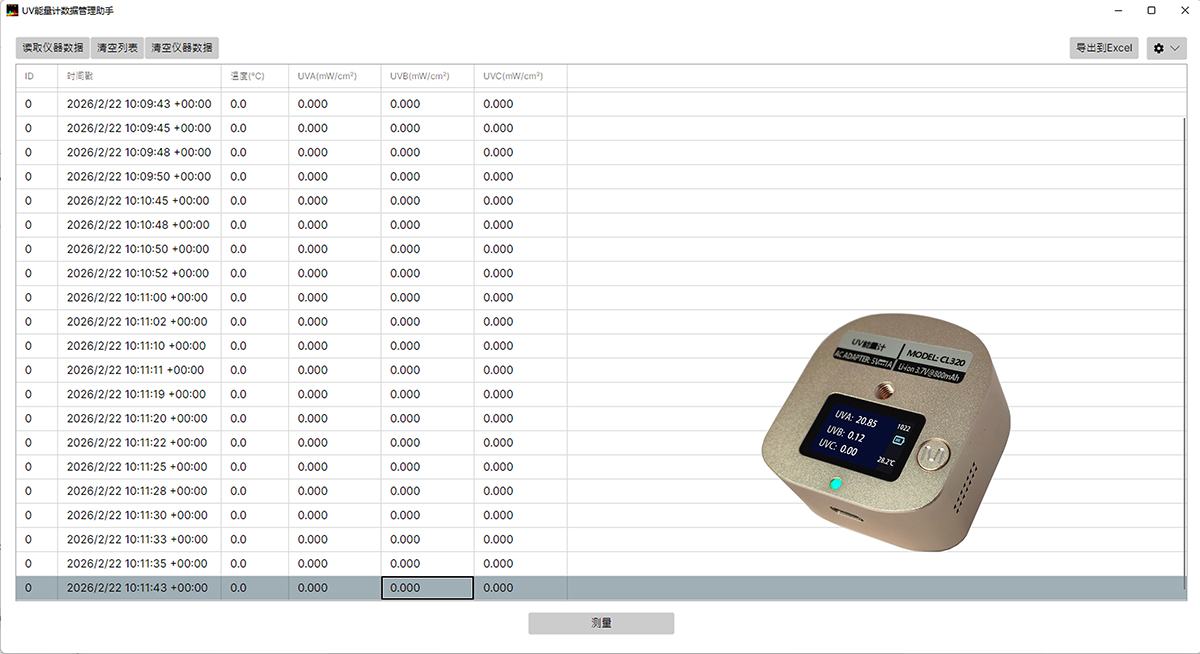

    如果需要实时监控紫外灯UVA/UVB/UVC的辐照度,可将小巧的CL138固定在特定位置,通过电脑实时采集UVA/UVB/UVC的辐照度,进而到达实时监控紫外灯辐照度的要求。

图 7

    3.2 户外太阳光UV能量检测

    太阳光中UVB和UVC大部分被空气吸收,但是有一部分的UVA可以通过空气照射到地面,可以通过CL138来实时监控太阳光中的紫外线强度,在光伏行业和皮肤护肤方面有广泛的应用。

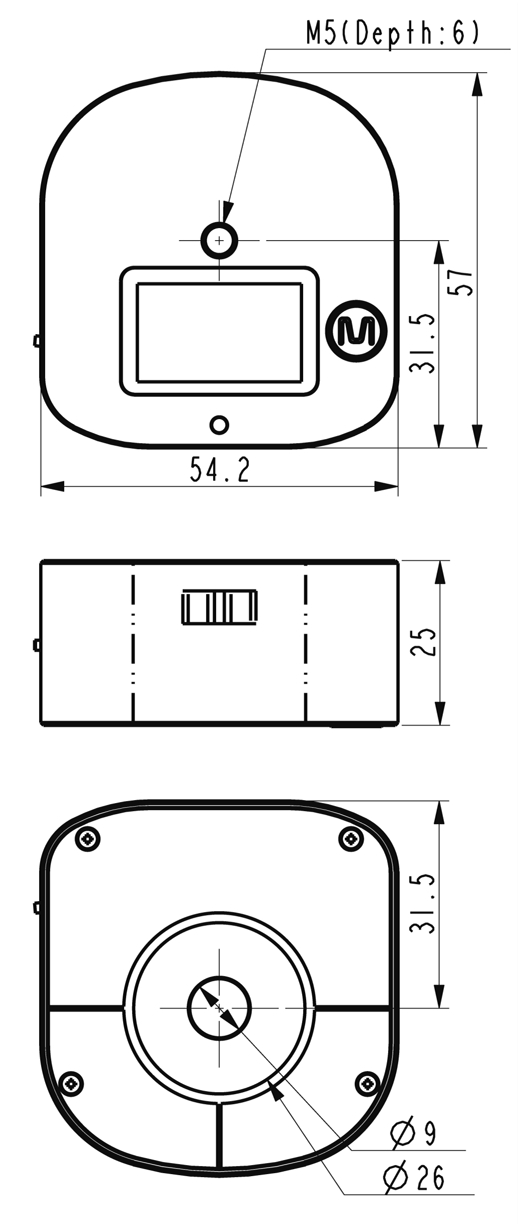

四 结构尺寸

图 8

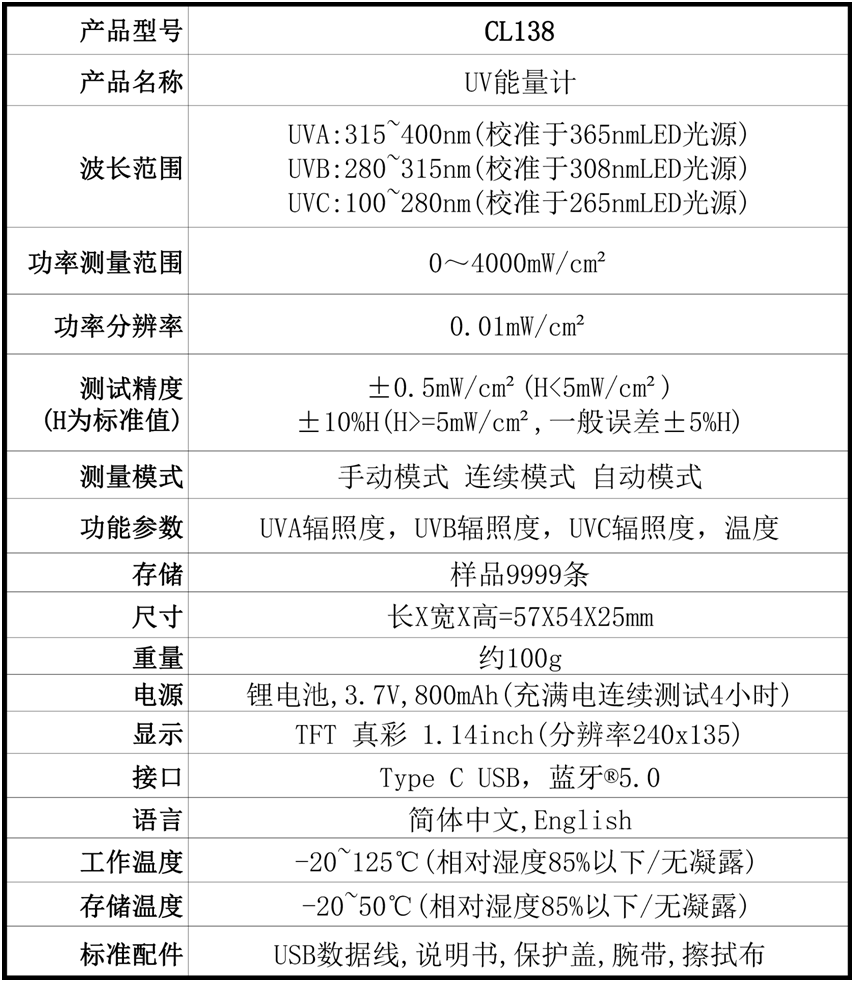

五 技术参数

图 9
