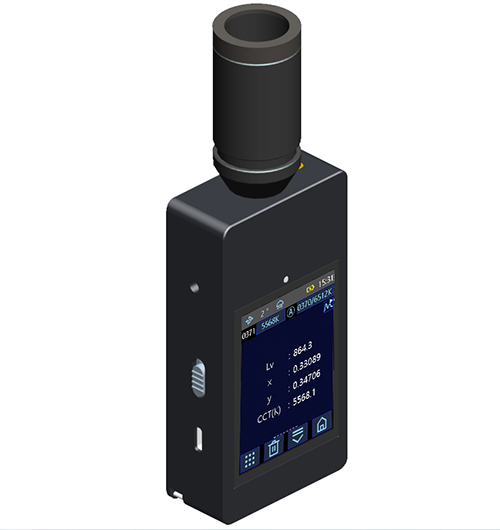

一 产品介绍

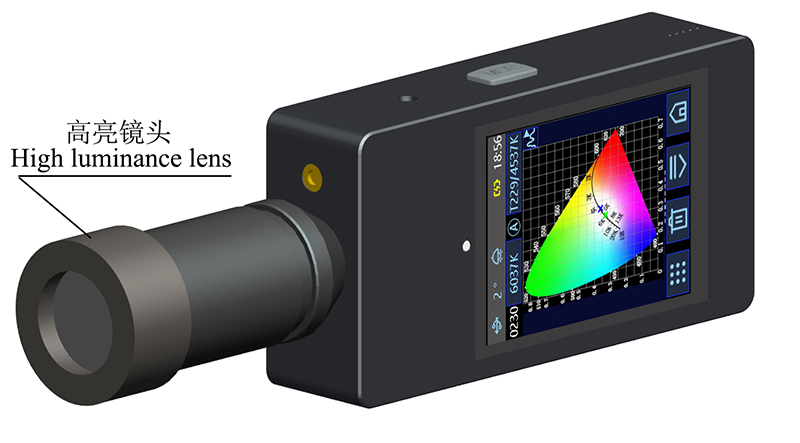

    CI550色彩分析仪是荟彩公司独立开发的完全拥有自主知识产权的国产便携式色彩分析仪。仪器采用XYZ滤光片+CMOS探测器的方式采集待测光源的三刺激值XYZ，进一步计算待测光源的亮度和色品坐标；1°测量角度，最小测量区域Φ22mm（可选配Φ10mm口径），测量量程最高可达200000 cd/㎡。

     仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

     仪器不仅可以测量光源和显示屏的亮度、色品坐标、色温、主波长等技术参数，还可以测试屏幕色差、Flicker频闪和对比度；还可以测量显示器色域、发光面板均匀性等参数。仪器配置单次测量、平均测量、连续测量等多种测量模式；性价比高，应用广泛。

图 1

    二 产品特点

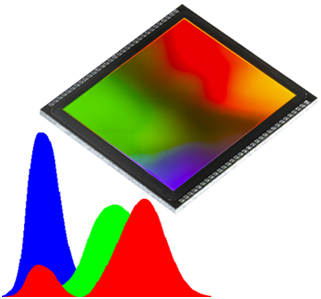

    1.采用XYZ滤光片+CMOS探测器的方式实现400～700nm范围内照明光源或显示器的三刺激值XYZ的采集，进而计算出待测样品的亮度、色品坐标和色温，性价比高。

图 2

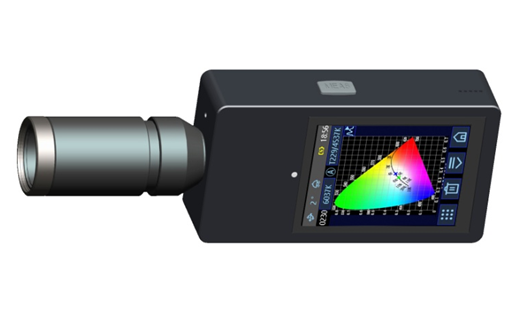

    2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达2000条存储空间，操作简洁，性能稳定。

图 3

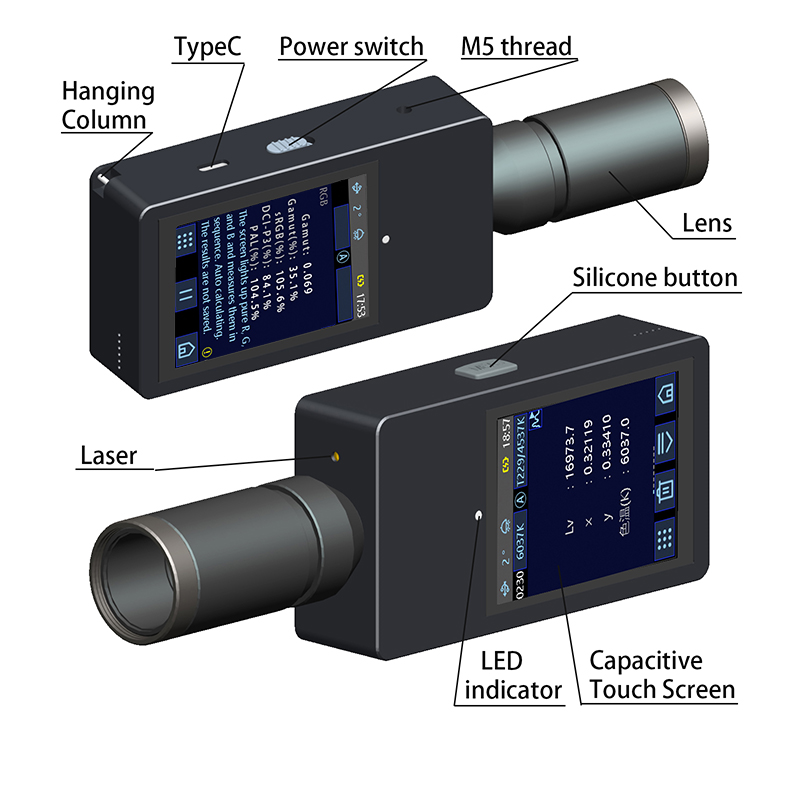

    3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

图 4

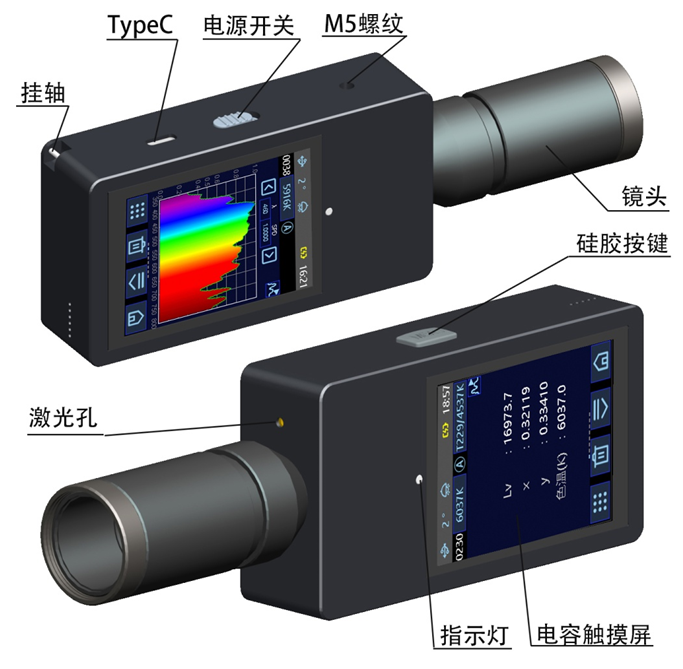

    4.基于人机工程学的新颖时尚外观设计，有650nm激光辅助测量定位，使用便捷。

图 5

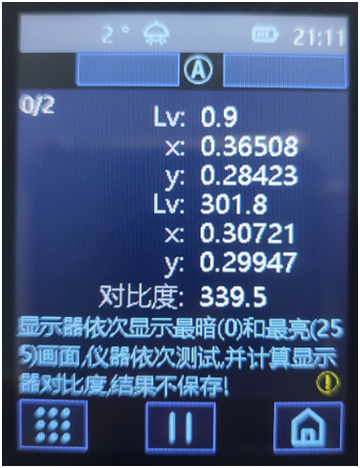

    5.可测试亮度、色温、透过率、屏幕色差、对比度、频闪Flicker、显示器色域、均匀性等参数，使用简单，性价比高。

图 6

图 7

    6.测试主界面可进行锁定，避免误操作。

    7.在LCD液晶屏、LED指示灯牌、电视多媒体、LED照明行业、工程照明等方面有广泛应用。

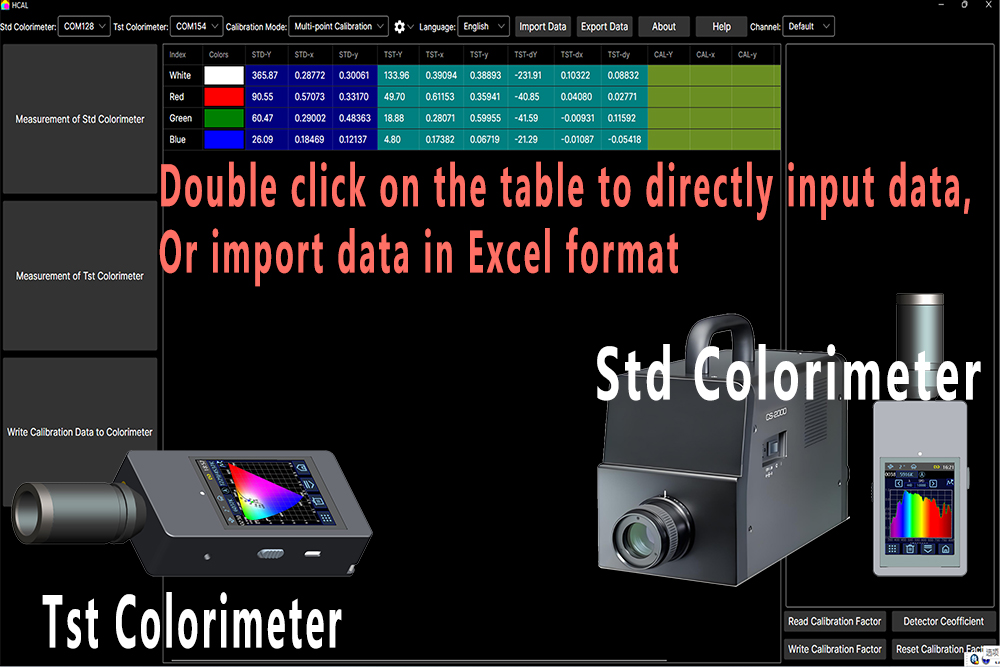

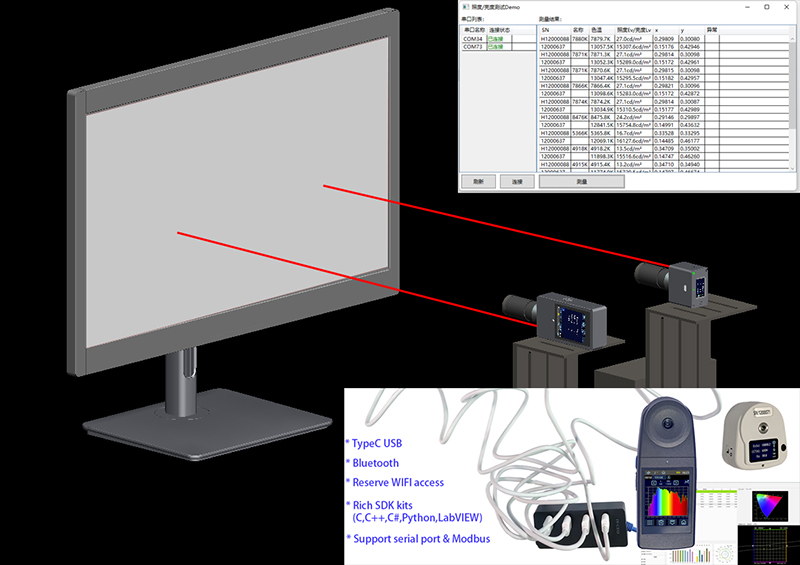

    8.多台亮度计可通过USB或蓝牙便捷的连接在同一台电脑进行同步测量和控制。

图 8

三 行业应用

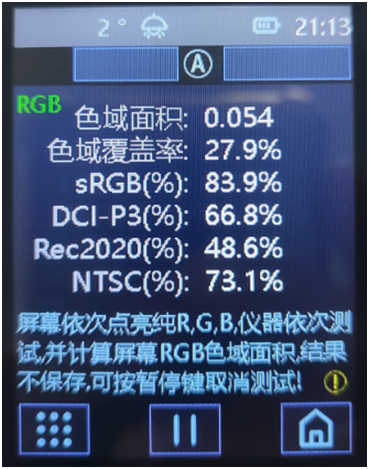

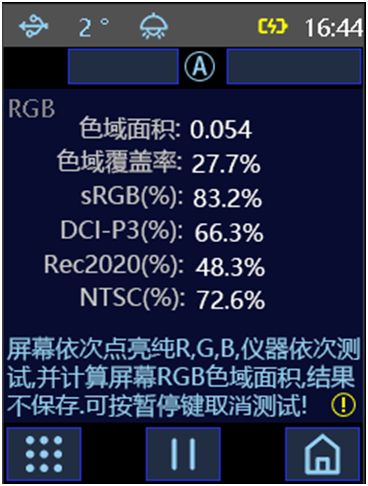

    3.1 显示器/液晶面板亮度、色品坐标、色域测量

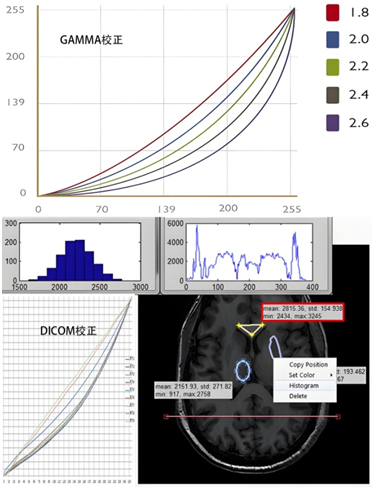

    在暗室环境中，显示器/液晶面板点亮预热半小时，CI550色彩分析仪固定在固定夹具上，使其测试光轴垂直显示屏表面，探头距离显示器表面距离在30mm左右/或测量口贴紧显示屏。控制显示器面板显示不同的颜色，CI550色彩分析仪可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

图 9

图 10

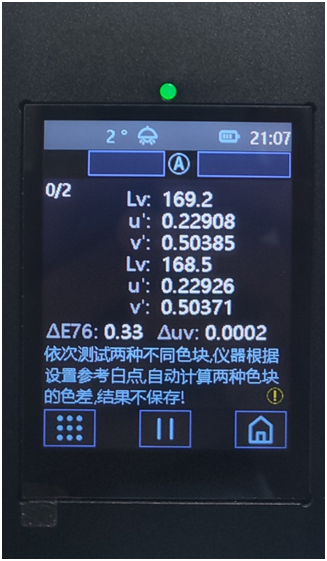

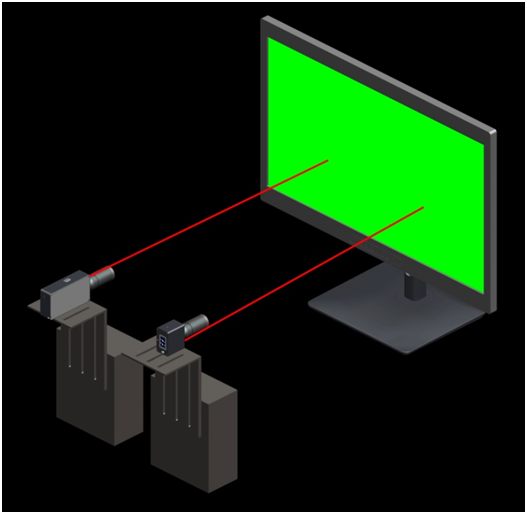

   3.2 液晶屏幕、发光面板色差测定

    常用的亮度计可以测试屏幕绝对亮度Lv和色品坐标xy，用绝对的亮度和色品坐标是无法直接转换成人眼视觉色差，这就给评估屏幕之间的色差带来了很大的难度。

    依据人眼对亮度Lv色适应特点，再结合CIE推荐的使用广泛的ΔE1976色差公式，仪器根据用户输入屏幕的参考白点亮度，可以非常便捷的测试出两款屏幕的色差ΔE和Δuv,使用户非常方便的用单机亮度计对屏幕的一致性进行品质管控。

仪器测量两块屏幕的色差方法如下:

    ①调整两块屏幕的显示参数，尽量采用出厂的默认参数，然后调整两块屏幕的亮度和参考白点，使其尽量保持一致，比如将两块屏幕的亮度都调整为200cd/m²,参考白点设置为D65。

    ②准备一张用来测试屏幕白点的纯白图片(RGB=255/255/255)和多张用来评估色差的纯色图片（比如24色卡，或者WRGBCMY）。

    ③在其中一个标准屏幕上显示纯白图片(RGB=255/255/255)，预热5分钟左右，用仪器测试其亮度，并将其亮度输入到仪器的参考白亮度。

    ④然后用两块显示器，分别显示用来评估色差的纯色图片，

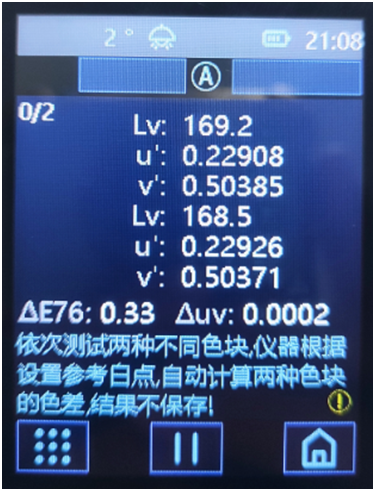

    ⑤打开CI550仪器，颜色参数选择屏幕色差，然后依次测试两块屏幕的显示色块，仪器自动计算ΔE76和ΔUV。

    ⑥最后用多个色差的平均值代表两台显示器的色差。

    通常情况下，用24色卡评估两台显示的平均色差，如果平均ΔE76在5.0以内，表示两台显示器的色差是可以接受的，如果平均ΔE76在3.0以内，表明两台显示器的色差比较小。

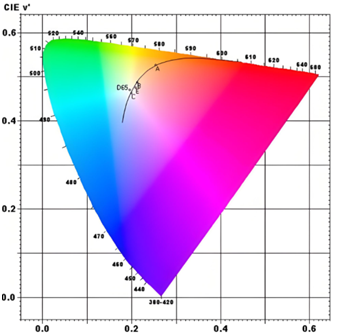

     Δuv作为均匀颜色空间CIE76UCS上两颜色坐标点的直线距离，也可以在一定程度代表两颜色的色差。

图 11

图 12

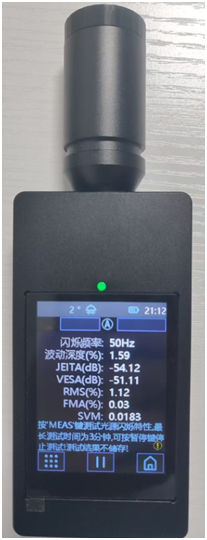

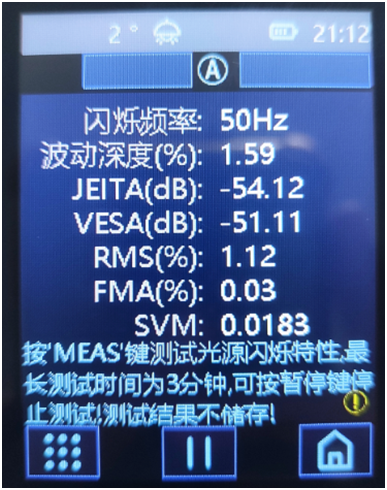

    3.3 频闪Flicker的测量

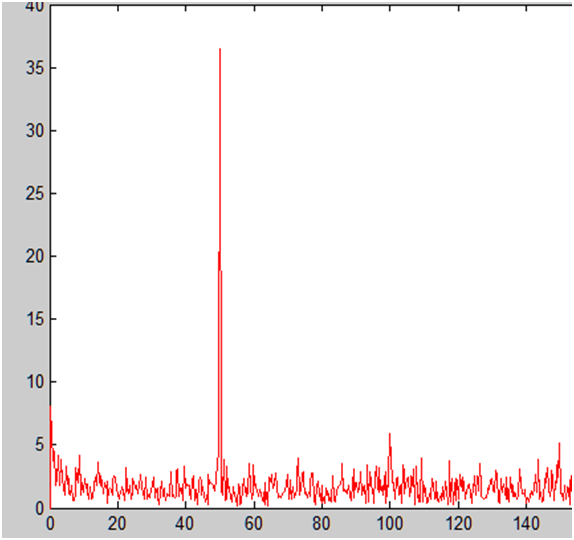

    闪烁(Flicker)是因亮度随时间波动的光刺激引起的不稳定的视觉现象。照明光源或屏幕的闪烁(Flicker)会引起人眼视觉的不适应，并危害身体健康。评估闪烁(Flicker)的参数指标比较多，有闪烁频率，波动深度，SVM，VESA，JEITA，RMS等指标。CI550可以通过1K的采集频率快速采集亮度，然后做频谱分析，并给出闪烁(Flicker)，使用简单、便捷。

     仪器测量闪烁(Flicker)方法如下:

     ①让照明光源或屏幕的亮度尽量高些，建议亮度数值在500 cd/㎡以上。预热5分钟左右，使发光稳定，如果是屏幕，可以让屏幕显示纯白图片(RGB=255/255/255)。

     ②打开CI550仪器，颜色参数选择频闪Flicker。

     ③保持CI550仪器的测量探头和发光面板相对位置稳定，按测试按键进行测试，3秒钟测试结果呈现在触摸屏上。

图 13

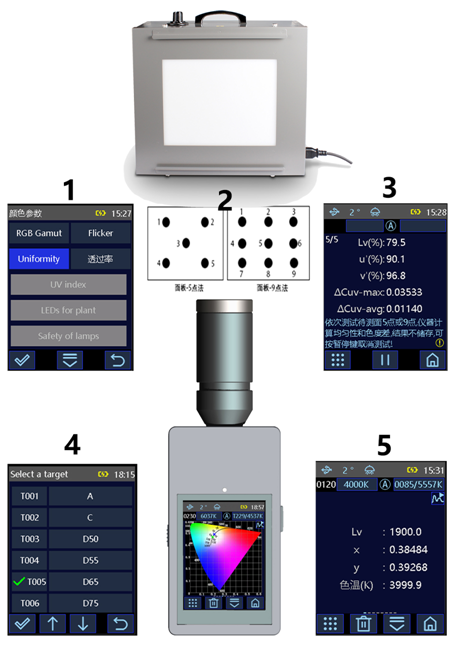

    3.4 透射标准光源箱/显示面板亮度、色温、显色指数、均匀性测量

     透射标准光源箱核心技术指标包括以下几个:光源光谱分布的标准性、光源亮度的显示均匀性、光源的稳定性、光源的色温、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，亮度大于600cd/㎡，均匀性大于80%等。如何快速检测上述核心指标呢？CI550色彩分析仪可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。

图 14

     3.5透过率测试

      透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。常见的透过率仪通常用LED光源或者卤钨灯做为照明光源，从测试结果来看，照明光源不同对透过率测试结果是有一定影响的，通常会影响到5%左右。透过率仪最理想的照明光源是D65标准照明光源，很多标准和文献里面有明确说明。D65标准照明光源是平均北半球的日光光谱，人们最为熟悉，那么在这种条件测试的透过率非常有典型，也容易被接受，比如户外玻璃、UV防晒眼镜等相关的标准都明确说明。然而市面常见的透过率仪所用光源与D65标准照明光源相差甚远，所以其测试结果通常不是特别理想。

      CI550色彩分析仪可以采用户外太阳光（最大程度上接近D65标准照明光源）做为照明光源，通过两次测试，非常方便地测试眼镜、建筑玻璃在D65标准照明光源条件下的透过率测试。

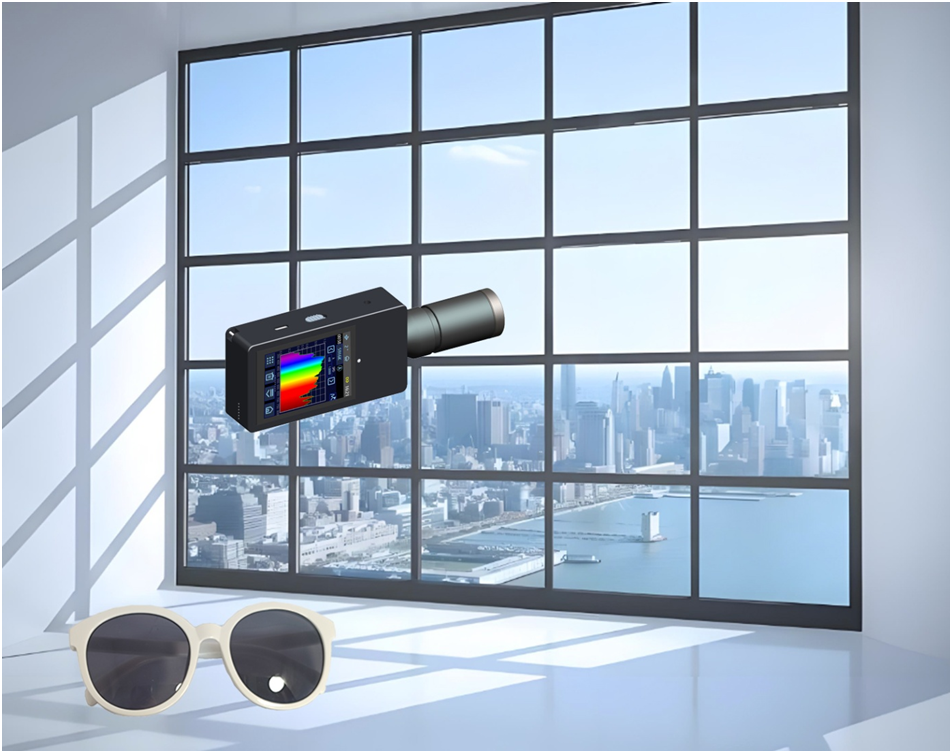

图 15

     3.6反射率测试

      反射率即被测物体的反射光通量（辐通量）与入射光通量（辐通量）的比值；可见光反射率通常是波长在380～780nm可见光的光通量比值；UVA紫外反射率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。

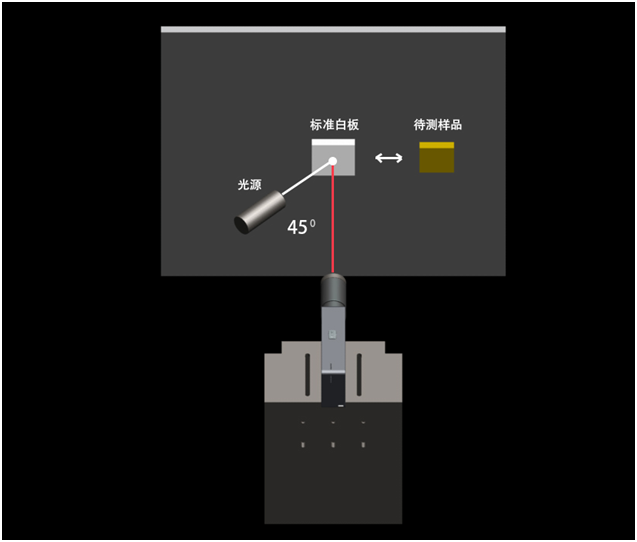

      在暗室环境中，CI550色彩分析仪固定在固定夹具上，在探头正前方适当距离放置样品板，光源从样品板法线45度方向照明样品板中心。光源可使用可见光全光谱光源，比如氯雾灯或全光谱LED。

      先放置已知反射为R_STD的标准白板，用CI550读取标准白板的辐射亮度，记做P_STD ；然后放置待测样品，用CI550读取待测样品的辐射亮度，记做P_SAP ；那么待测样品的反射率R=R_STD* P_SAP/P_ST，进而可计算出可见光的反射率。根据反射率和色度学的知识，可以进一步计算出待测样品的三刺激XYZ，色品坐标xy和Lab等多种参数。

图 16

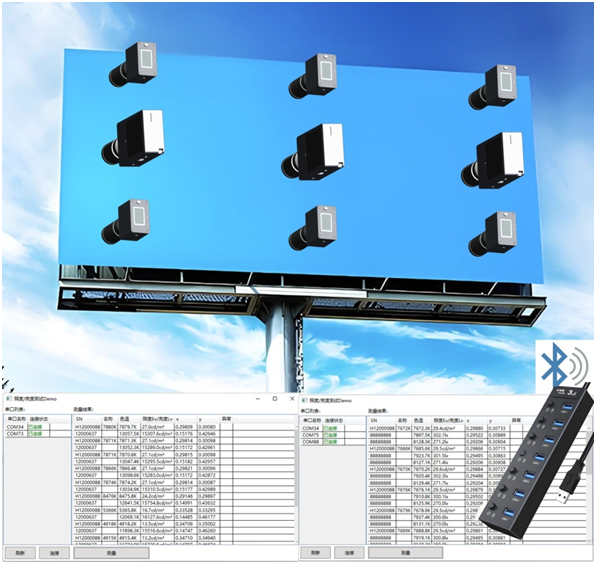

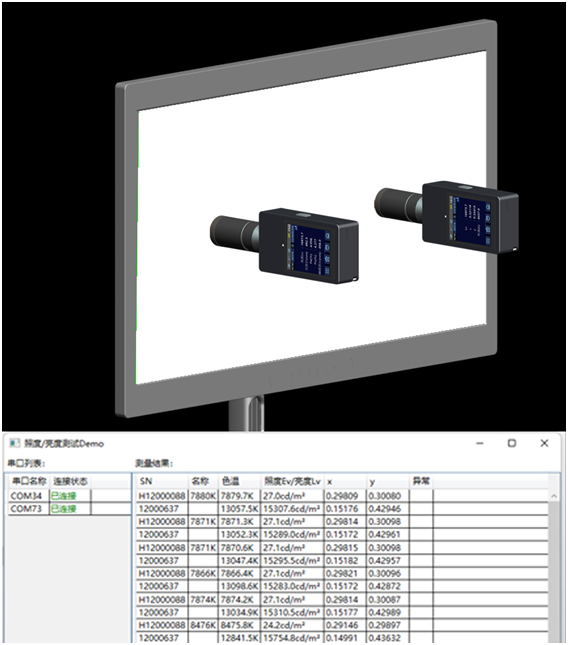

3.7 LED户外广告屏色品坐标、色域、亮度同步测量

     大尺寸的LED显示屏或者LCD液晶屏通常由小的显示模组拼合而成，由于小尺寸显示模组及驱动模块的差异导致拼合的大显示屏的一致性和均匀性变差，这时需要根据不同显示模组的显示特性对驱动电路和色域映射做适配，以保证拼合的大显示屏显示均匀。

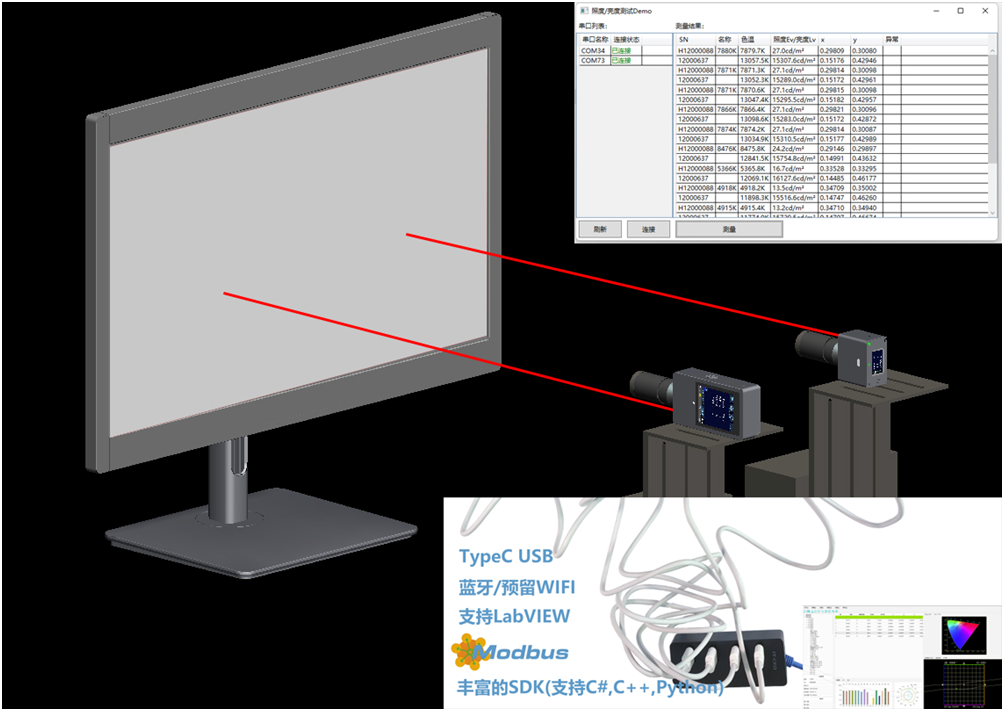

     可以将多台CI550分别固定在小尺寸显示模组中心，主控电脑用专门的同步测试工具软件，通过USB数据线或蓝牙控制多台CI550进行同步测试。主控电脑控制显示器显示不同的颜色，并控制CI550进行光度数据采集，然后进行对各小尺寸显示模组的显示参数特性化，进而分别进行特性化适配，从而达到使拼合后的大显示屏显示一致和均匀。

图 17

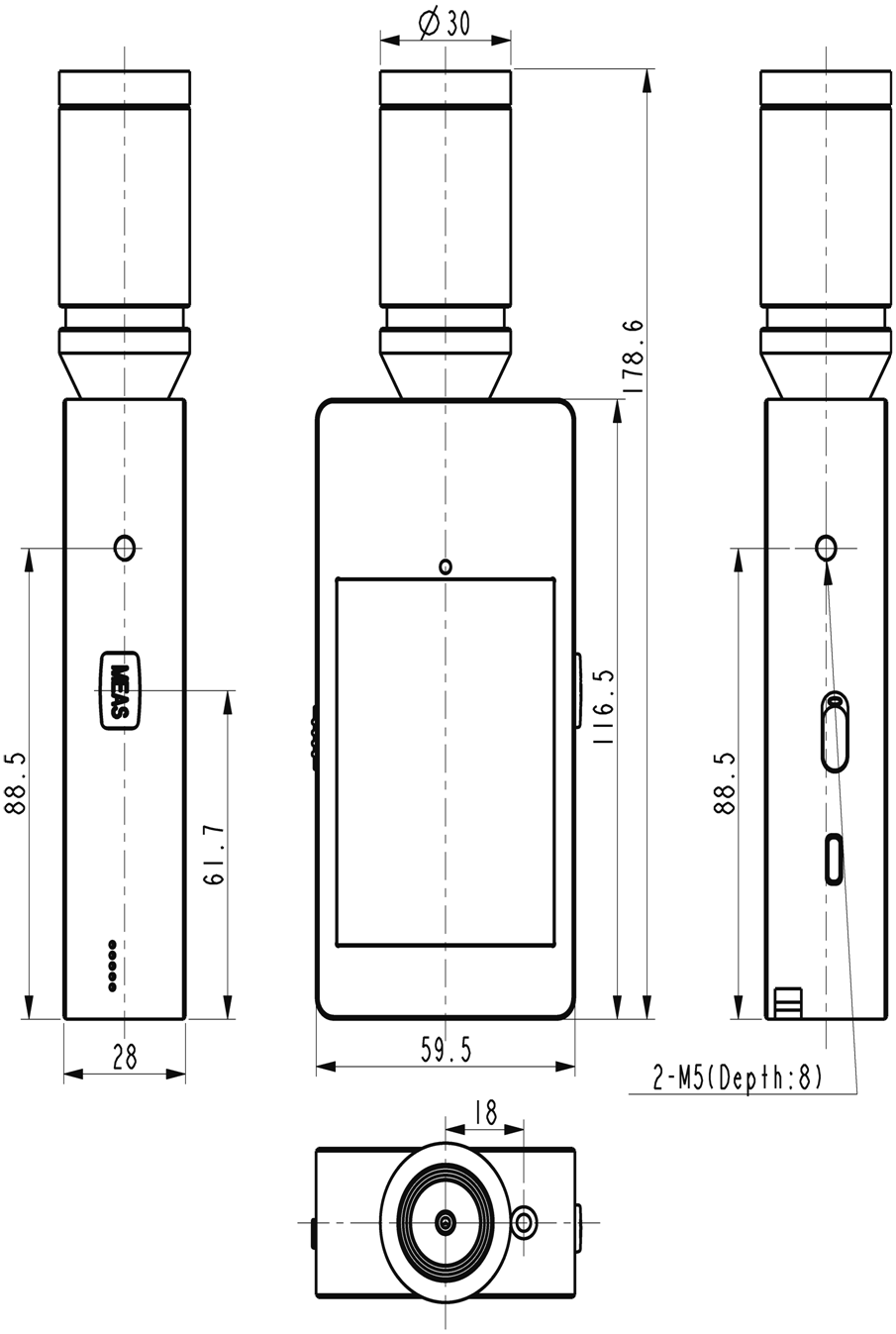

四 结构尺寸
