一 产品介绍

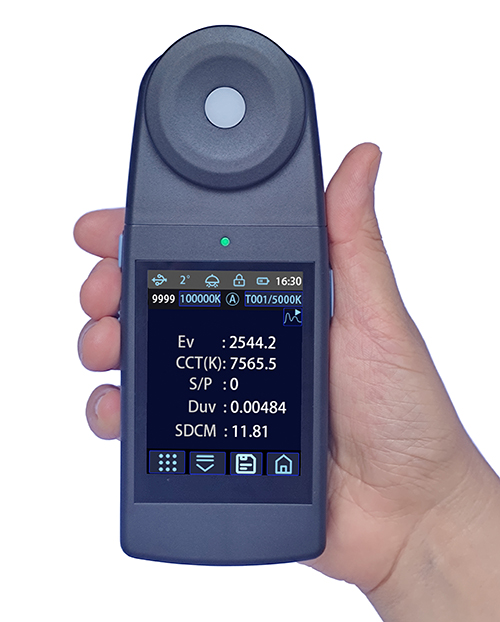

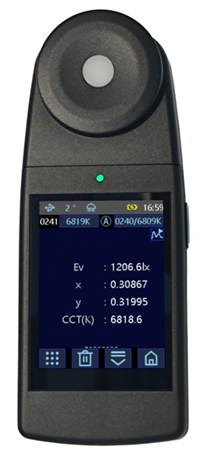

     CL503色彩照度计是荟彩公司独立开发的完全拥有自主知识产权的入门级便携式色彩照度计。仪器采用CIEXYZ滤光片+CMOS传感器的方式进行光信号采集，可测量400～700nm波长范围的光源照度、色温、色品坐标、主波长等指标测量量程最高可达200000 lx（勒克斯）。

    仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

    仪器可以测量照度、色温、色品坐标、主波长等技术参数；还可以测量显示器色域、发光面板均匀性等参数。本仪器配置单次测量、平均测量、连续测量等多种测量模式；操作便捷，测量精准、稳定。

图 1

二 产品特点

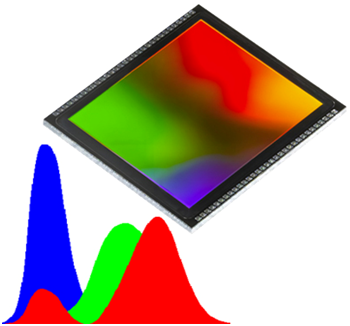

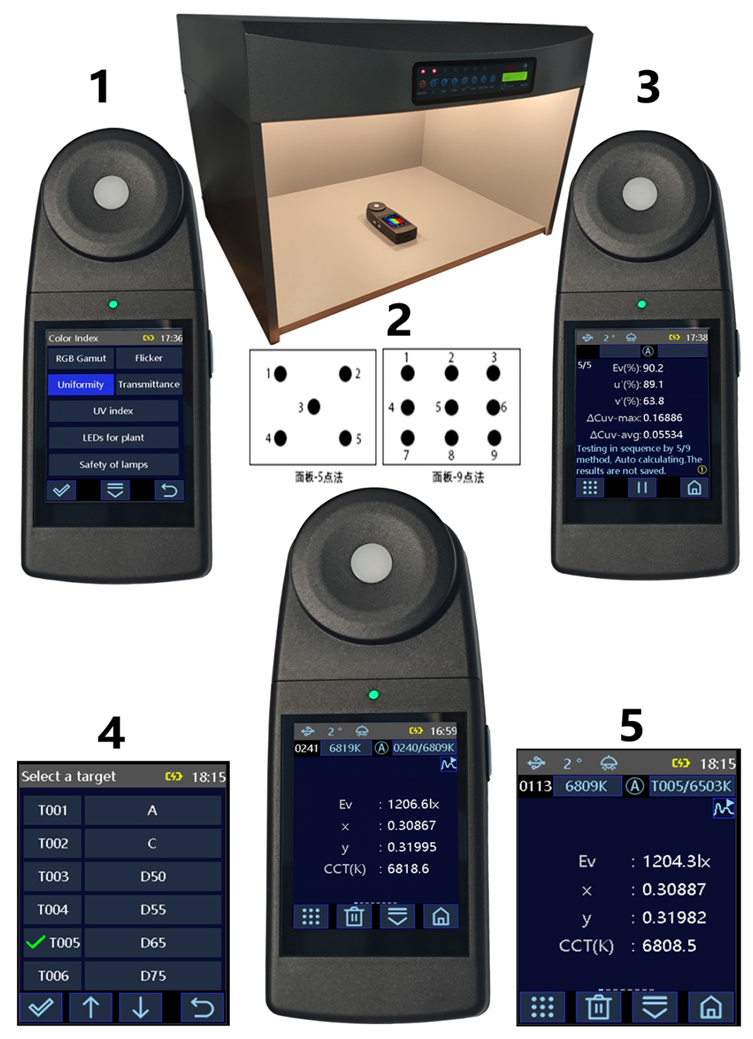

    1. 采用CIEXYZ滤光片+CMOS探测器的方式实现400～700nm范围内环境光/LED光源的照度、色品坐标、色温的测量，性价比高。

图 2

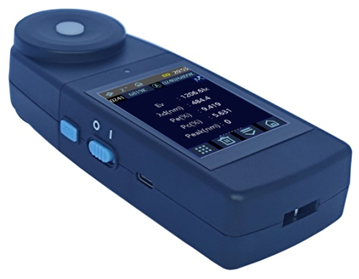

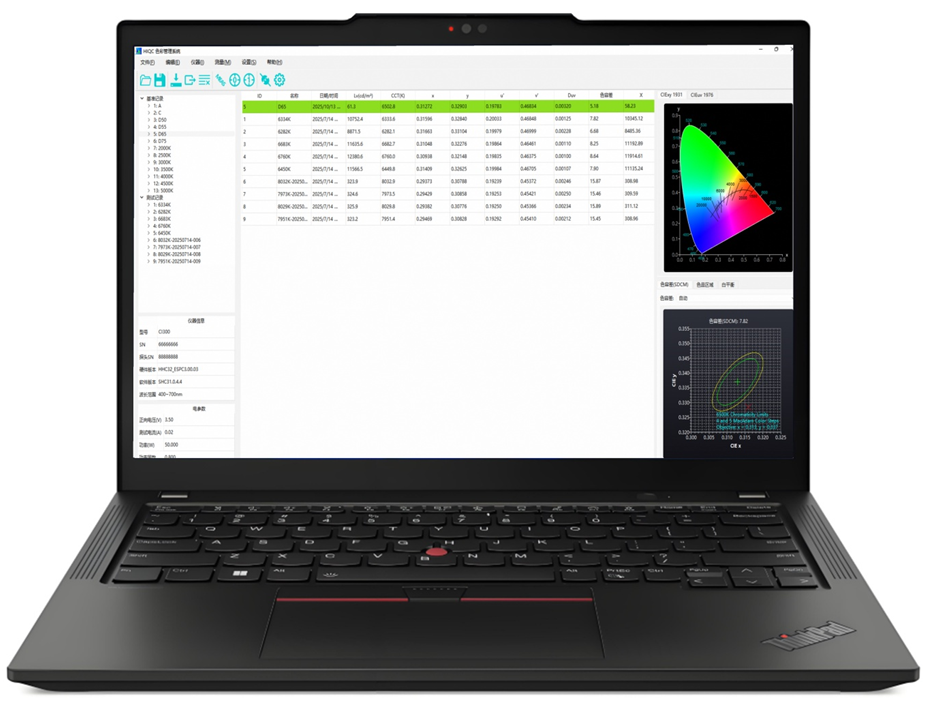

     2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达2000条存储空间，操作简洁，性能稳定。

图 3

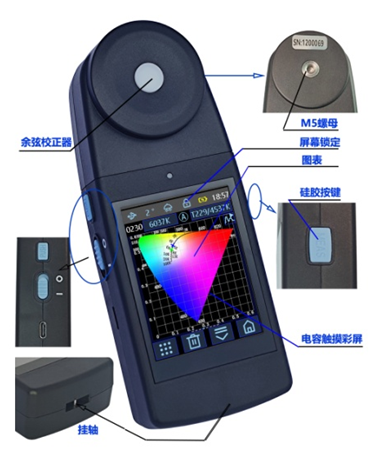

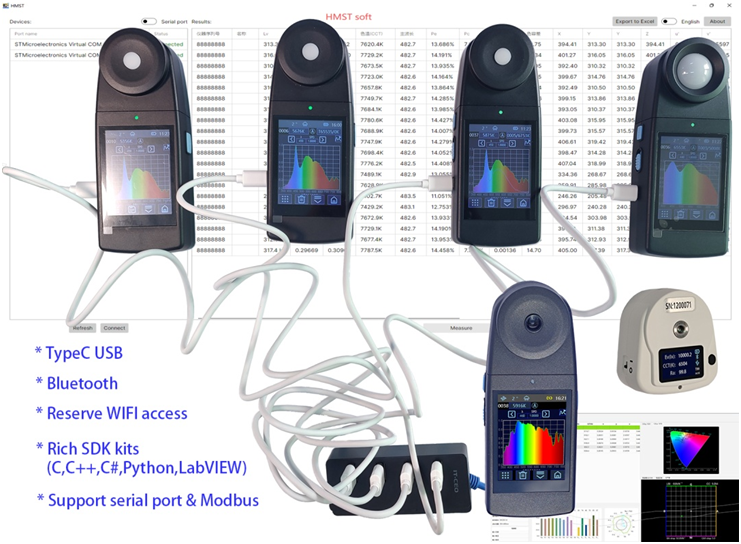

      3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

图 4

     4.基于人机工程学的新颖时尚外观设计。

图 5

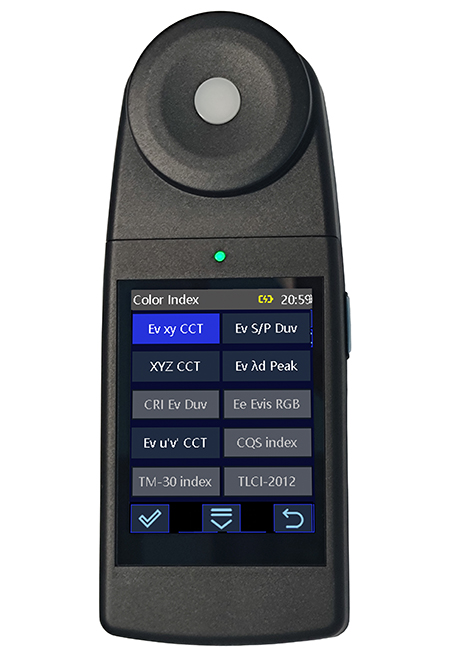

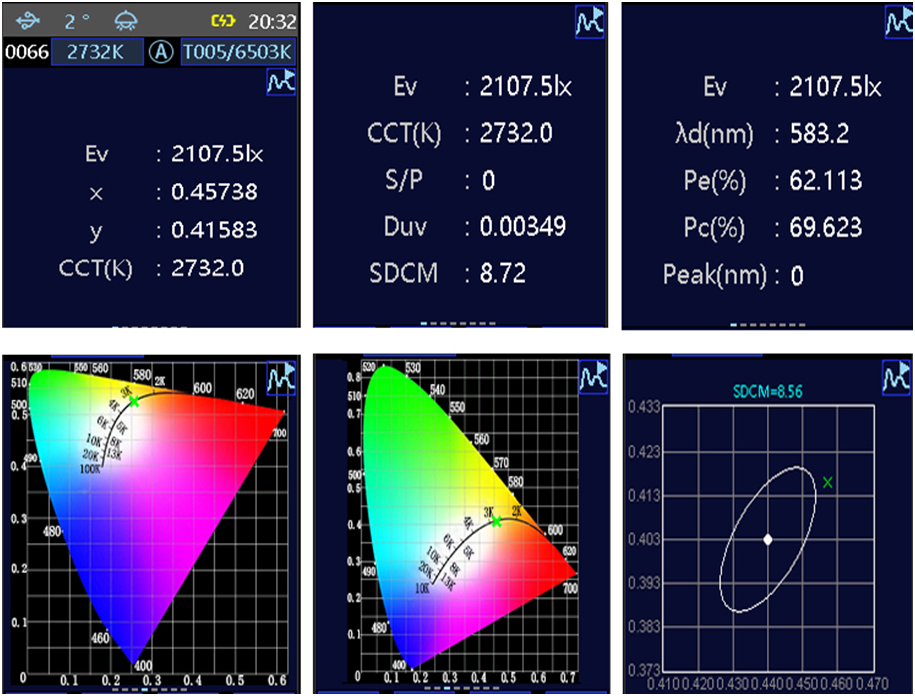

     5.可测试照度、色温、色品坐标、透过率、显示器色域、均匀性等参数，应用广泛(参照技术规格书)。

图 6

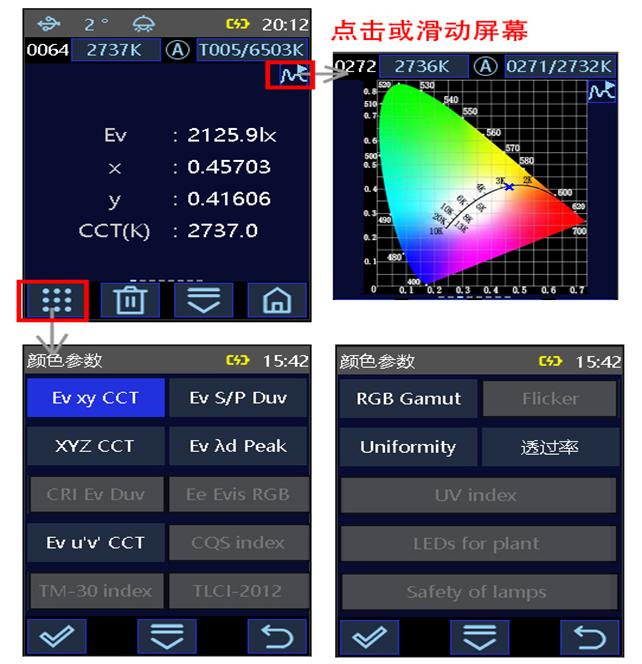

      6.人性化功能模块区分，操作简洁流畅。

图 7

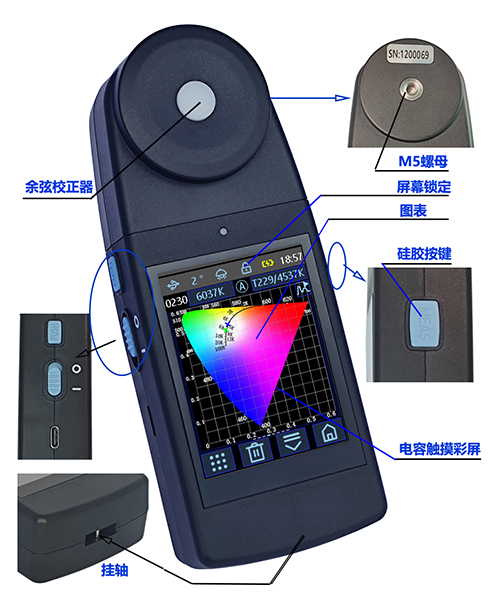

      7.测试主界面可进行锁定，避免误操作；测量头可拆卸，可180度反向安装，使用便捷。

      8.内置多个校正通道，可以用HCAL软件进行校正，如果校正合理，与标准机测试数据对比，校正后的照度计/照度计通常照度精度可以达到3%、平均色品坐标xy误差在0.003。

      9.在LED照明行业、工程照明、显示屏方面有广泛应用。

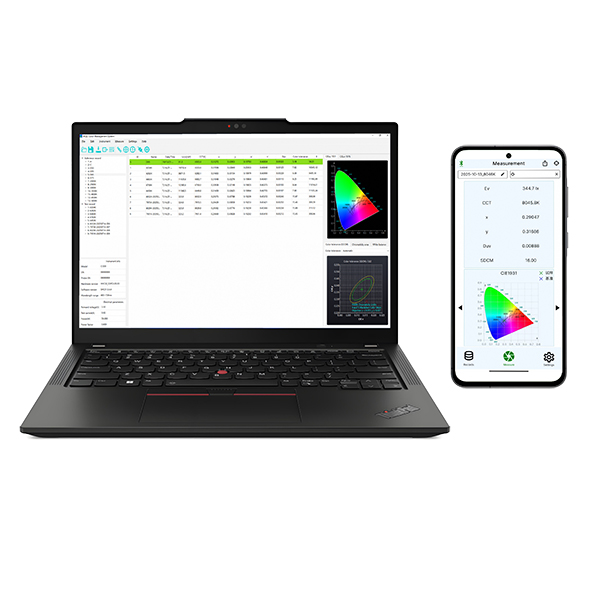

     10.专业的PC端上位机软件，丰富的SDK（支持C#、C++,Python、LabView等平台）。

图 8

三 行业应用

      3.1 LED光源、固态照明的照度、色温、色品坐标、均匀性测量、主波长

      CL503色彩照度计单机仪器可轻松实现照度、色温、色品坐标、主波长等参数测量等。

照度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

图 9

      3.2 图书馆/办公室照明光源照度、色温、主波长测量

      标准<GB 50034 照明标准> 对市政工程照明、办公室照明的照度、色温等指标有一定的要求，使用CL503色彩照度可以对上述指标进行现场实时测量。

图 10

       3.3 透射标准光源箱/显示面板照度、色温、均匀性测量

       透射标准光源箱核心技术指标包括以下几个:光源光谱分布的标准性、光源照度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，照度大于600lx，均匀性大于80%等。如何快速检测上述核心指标呢？CL503色彩照度计可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性。

图 11

         3.4 照度和色品坐标校正的高性价比测试

         采用镀膜滤光片式+CMOS /PD硅光电池类的探测器测试原理的照度计/照度计通常会存在CIEXYZ适配误差，会导致这种类型的照度计/照度计的测试精度和数据一致性略差。

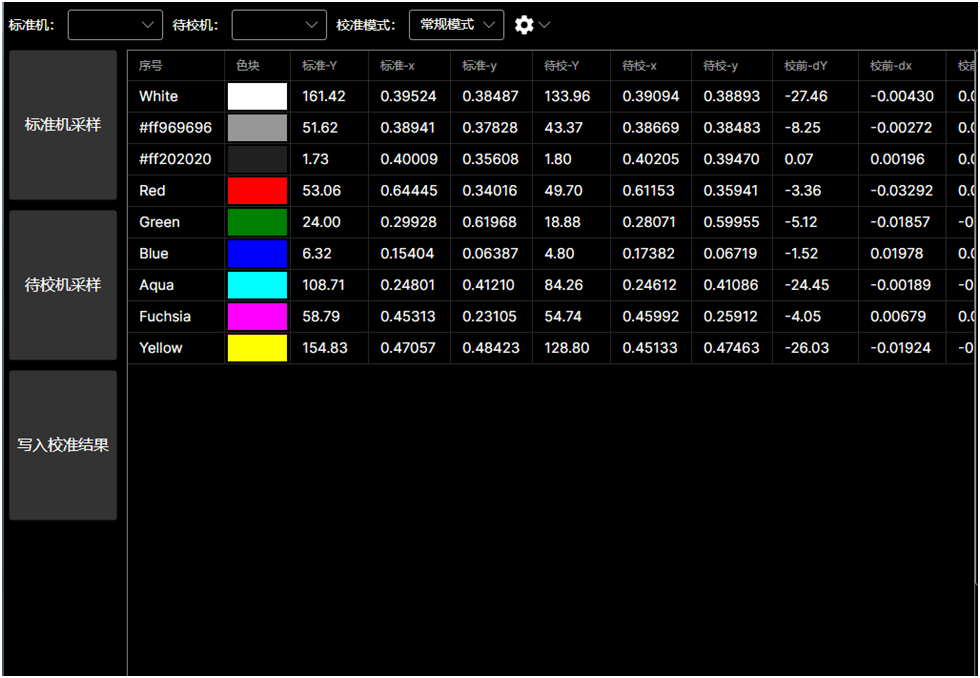

         在这种情况下，可以用荟彩公司提供的免费HCAL色彩校正软件对该类型的照度计/照度计用进行校正，如果校正合理，测试该类型的面板样品，与标准机测试数据对比（美*达CA410,CS2000,CS3000,CL500A,拓*康的BM7,和HUICOLOR公司的光谱照度计/照度计），校正后的照度计/照度计通常照度精度可以达到3%、平均色品坐标xy误差在0.003。

        HCAL色彩校正软件支持单点校正、多点校正、以及复合校正，以满足各种应用场景，公司可授权购买仪器的公司长期使用。通过高端设备和经济型设备搭配使用，满足产线各种实用需求。

图 12

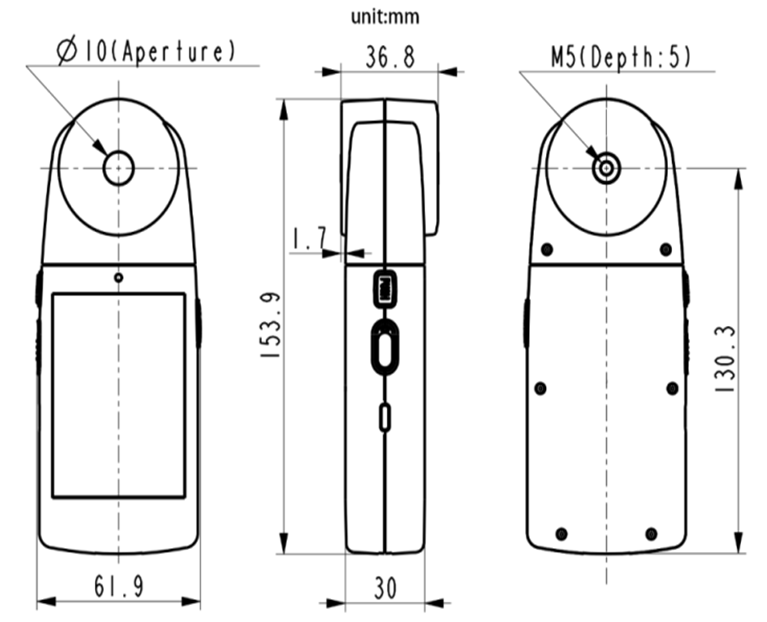

四 结构尺寸

图 13

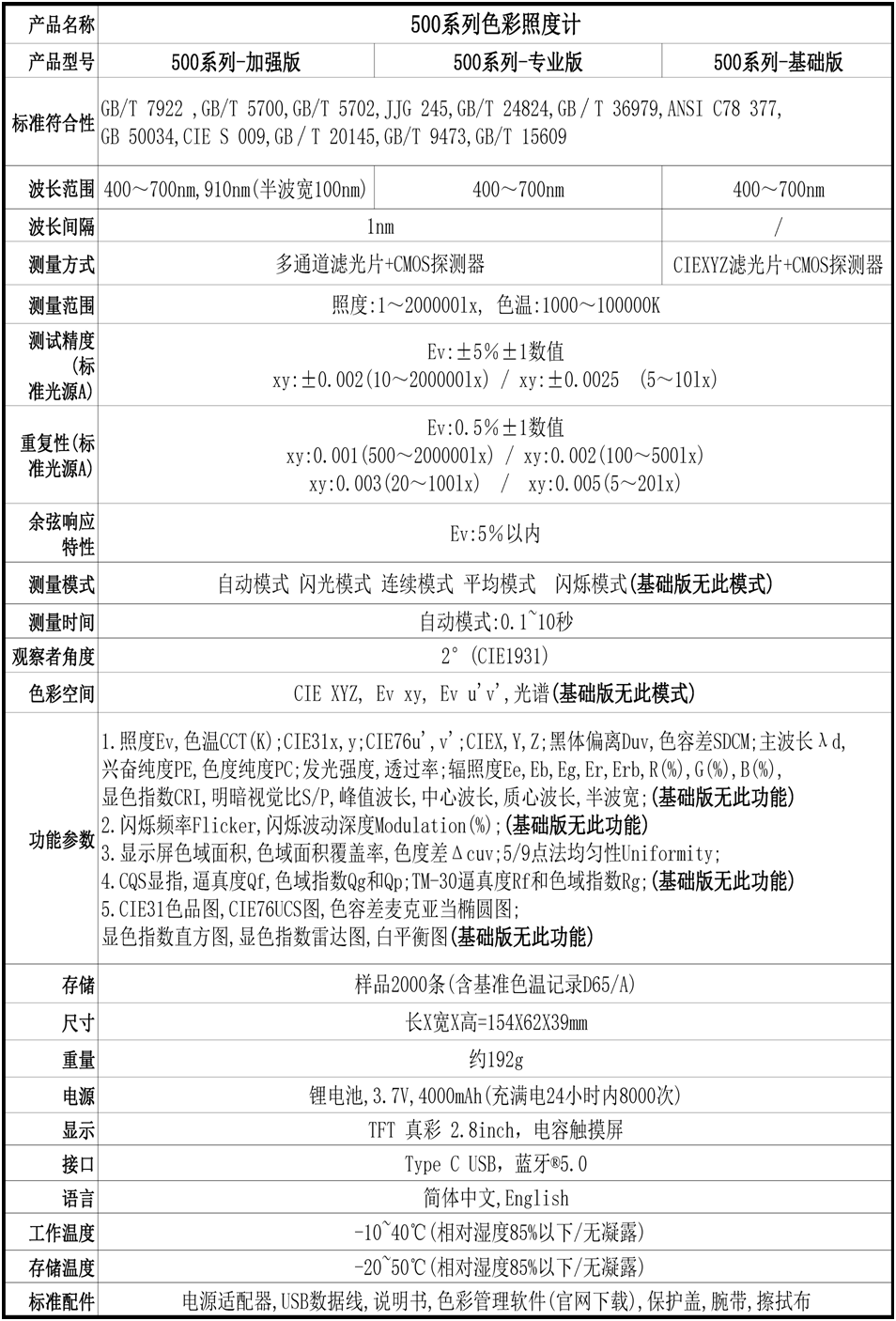

五 技术参数
