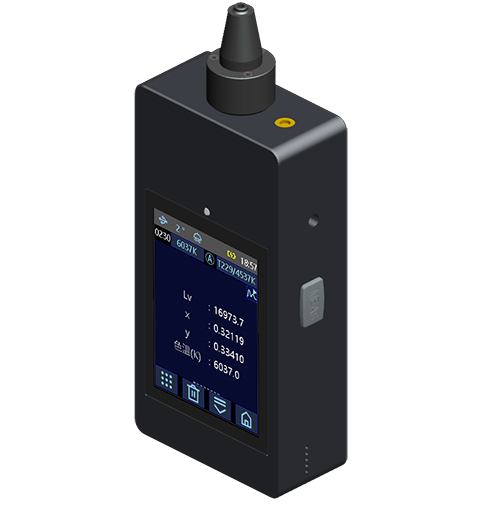

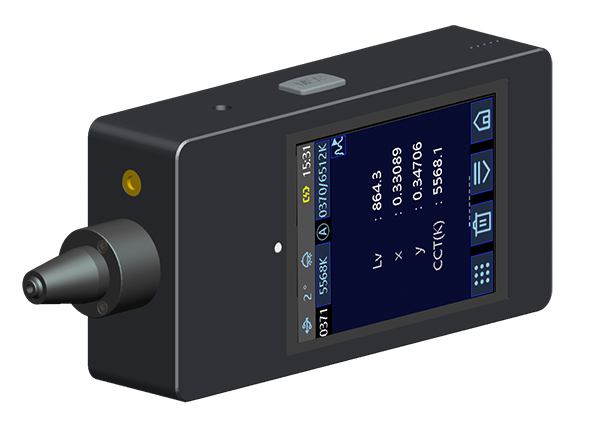

CI510S小口径色彩分析仪
☆ 测量方式：CIEXYZ滤光片+CMOS探测器;
☆ 测量范围：0.1～200000cd/㎡;
☆ 测量孔径: Φ2mm(接收角度1°);
☆ 测量参数：亮度,色品坐标xy,色温,主波长,色容差,色纯度;
☆ 应用: 指示灯面板亮度色品坐标测试,小面积透过率测试;
☆ 测量模式：自动模式、连续模式 、平均模式;
☆ PC软件：仪器配有专业HIQC色彩管理软件,实现更多功能扩展;
☆ 二次校正：支持HCAL色彩校正软件;
☆ 显示：TFT 真彩 2.8inch、电容触摸屏;
☆ 电源：3.7V 4000mAh的锂电池(充满电24小时内8000次);
☆ 接口：Type C USB、蓝牙®5.0(可定制WIFI);
☆ 存储:样品：2000条(包含基准色温记录D65/A/C/5000K);
☆ 尺寸：主机:长X宽X高=116X60X28mm,镜头:Φ20X65mm;
一 产品介绍
CI510S色彩分析仪是荟彩公司独立开发的完全拥有自主知识产权的国产便携式色彩分析仪。仪器采用XYZ滤光片+CMOS探测器的方式采集待测光源/指示灯面板的三刺激值XYZ，进一步计算待测光源的亮度和色品坐标；1°测量角度，最小测量区域Φ2mm，测量量程最高可达200000 cd/㎡。
仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。
仪器不仅可以测量光源和指示灯灯板的亮度、色品坐标，还可以测量色温、主波长等技术参数；还可以测量显示器色域、发光面板均匀性等参数。仪器配置单次测量、平均测量、连续测量等多种测量模式；性价比高，应用广泛。
二 产品特点
1.采用XYZ滤光片+CMOS探测器的方式实现400～700nm范围内照明光源或指示灯面板的亮度、色品坐标、色温和主波长等参数，Φ2mm测量口径，特别适合丝印指示灯面板等微小发光单元的亮度和色品坐标的测量，性价比高。
2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达2000条存储空间，操作简洁，性能稳定。
3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。
4.基于人机工程学的新颖时尚外观设计，有650nm激光辅助测量定位，使用便捷。
5.可测试亮度、色温、透过率、白平衡、显示器色域、均匀性等参数，性价比高。
6.测试主界面可进行锁定，避免误操作。
7.在仪表盘、LCD液晶屏、LED指示灯面板、LED照明行业、工程照明等方面有广泛应用。

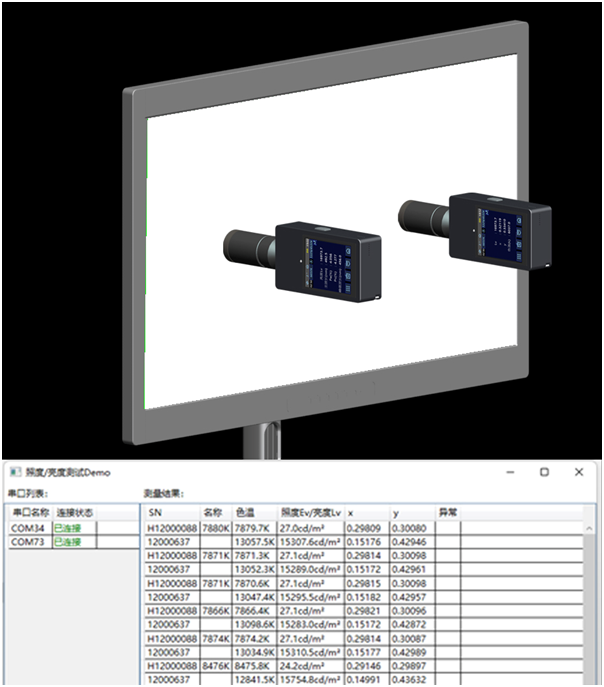

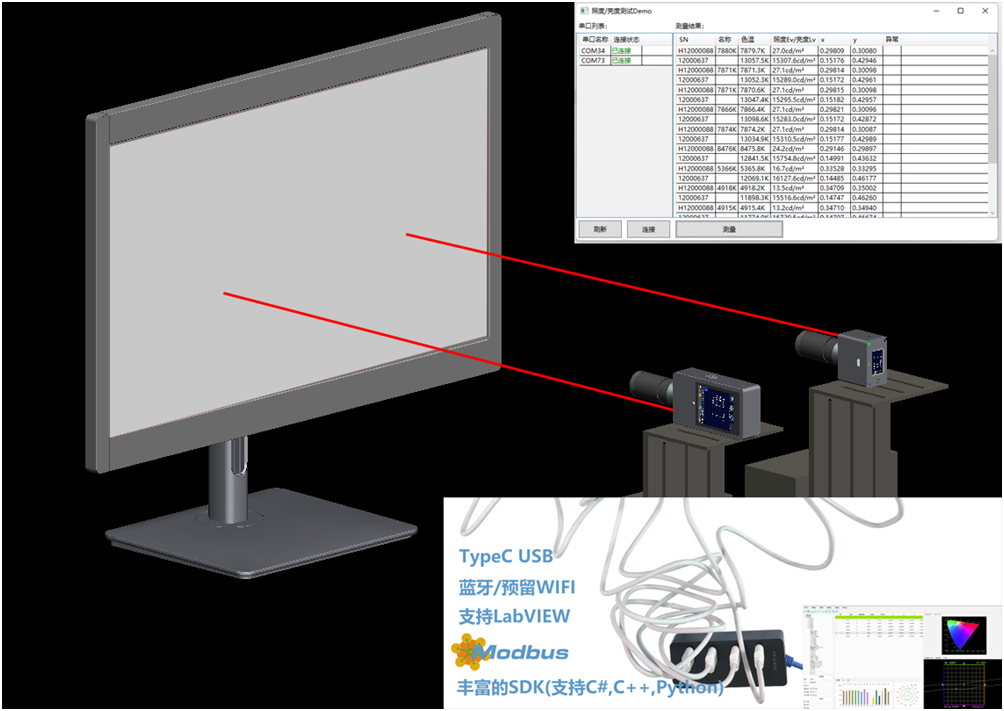

8.多台亮度计可通过USB或蓝牙便捷的连接在同一台电脑进行同步测量和控制。
三 行业应用
3.1 显示器/液晶面板亮度、色品坐标、色域测量

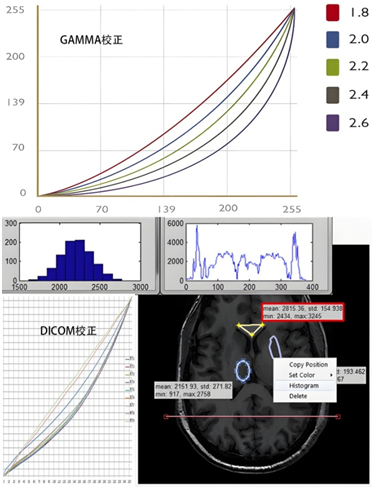

在暗室环境中，显示器/液晶面板点亮预热半小时，CI510S色彩分析仪固定在固定夹具上，使其测试光轴垂直显示屏表面，测量口贴紧显示屏。控制显示器面板显示不同的颜色，CI510S色彩分析仪可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

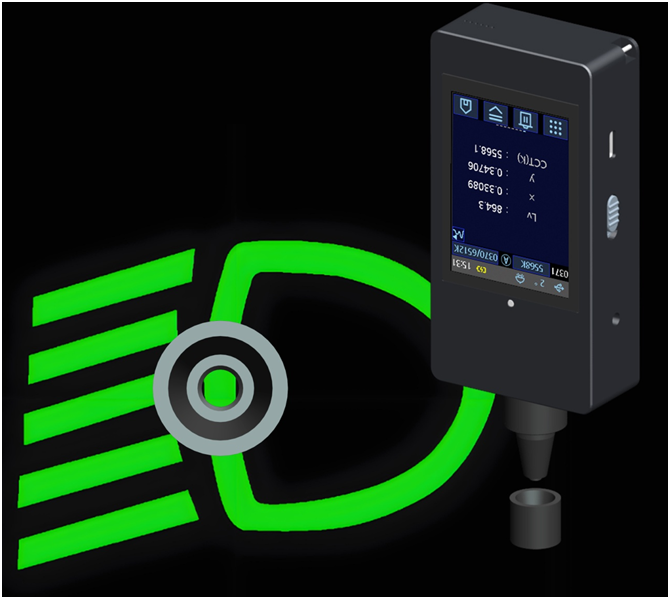

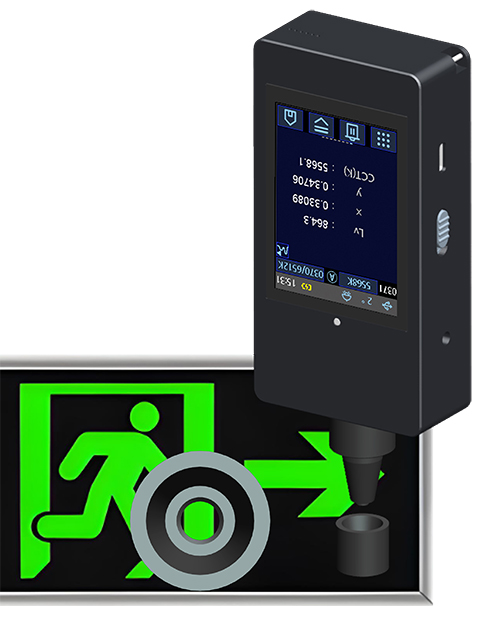

3.2 指示灯面板的亮度、色品坐标、色温、主波长、均匀性测量
指示灯面板的发光图案通常比较细小，常规瞄点式亮度计定位不方便、测量麻烦，成像亮度计的价格昂贵、使用麻烦（使用PC上位机操作，多次校正），CI510S色彩分析仪单机仪器可轻松实现直径大于Φ2mm发光图案的亮度、色温、主波长等参数测量等。仪器也可以连接HIQC上位机，可以轻松实现色品坐标筛选。
3.3微小样品透过率测试
透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。
CI510S色彩分析仪测量口径为Φ2mm，以全光谱LED光源或者卤钨灯做为照明光源，在照明光源和测量口径之间放置微小样品，很容易测试出微小样品的透过率。

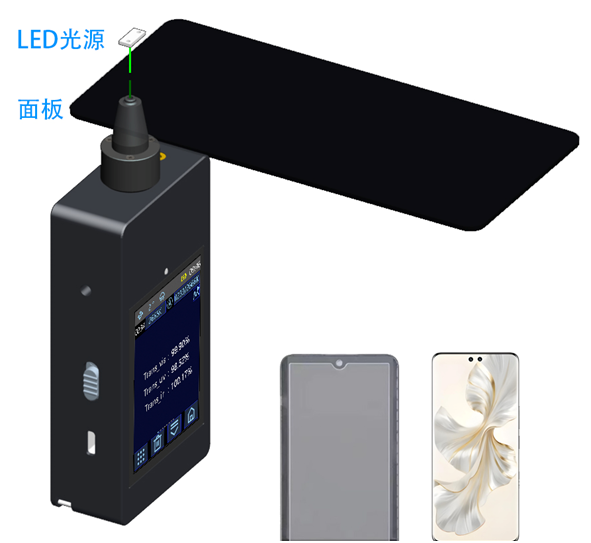

手机面板的前置摄像头玻璃窗，通常直径在Φ3mm左右，通常需要可见光透过率大于92%以上。市面常规透过率仪器测量口径大于5mm，明显没法测试此类微小样品的透过率，用户可以借助CI510S实现微小样品透过率测试，如下图所示。
3.4 反射率测试
反射率即被测物体的反射光通量（辐通量）与入射光通量（辐通量）的比值；可见光反射率通常是波长在380～780nm可见光的光通量比值；UVA紫外反射率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。

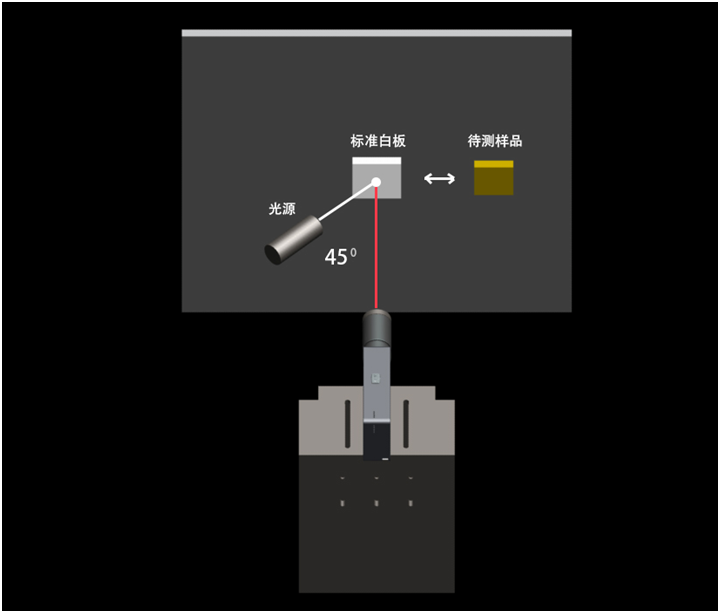

在暗室环境中，CI510S色彩分析仪固定在固定夹具上，在探头正前方适当距离放置样品板，光源从样品板法线45度方向照明样品板中心。光源可使用可见光全光谱光源，比如氯雾灯或全光谱LED。
先放置已知反射为R_STD的标准白板，用CI510S读取标准白板的辐射亮度，记做P_STD ；然后放置待测样品，用CI510读取待测样品的辐射亮度，记做P_SAP ；那么待测样品的反射率R=R_STD* P_SAP/P_ST，进而可计算出可见光的反射率。根据反射率和色度学的知识，可以进一步计算出待测样品的三刺激XYZ，色品坐标xy和Lab等多种参数。
CI520S测量口径仅有Φ2mm，通过设置合适距离，非常容易测试直径Φ2～Φ2.5mm样品的反射率。

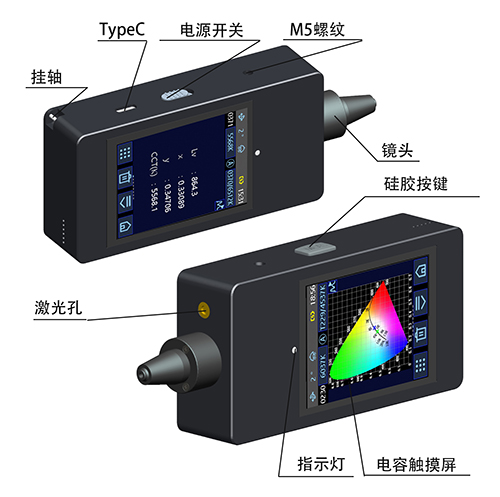

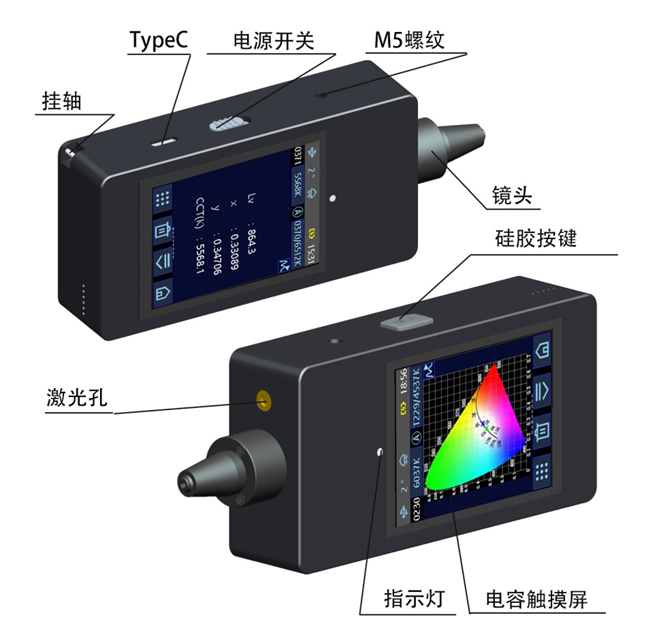

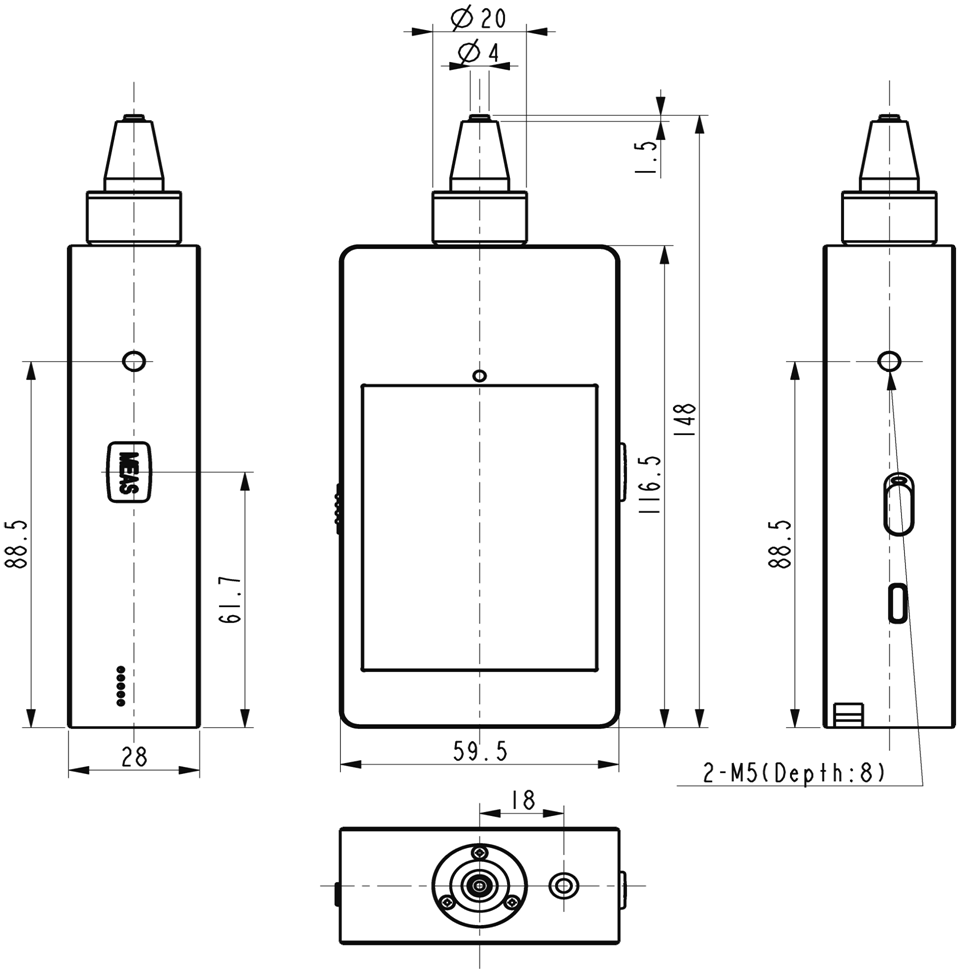

四 结构尺寸

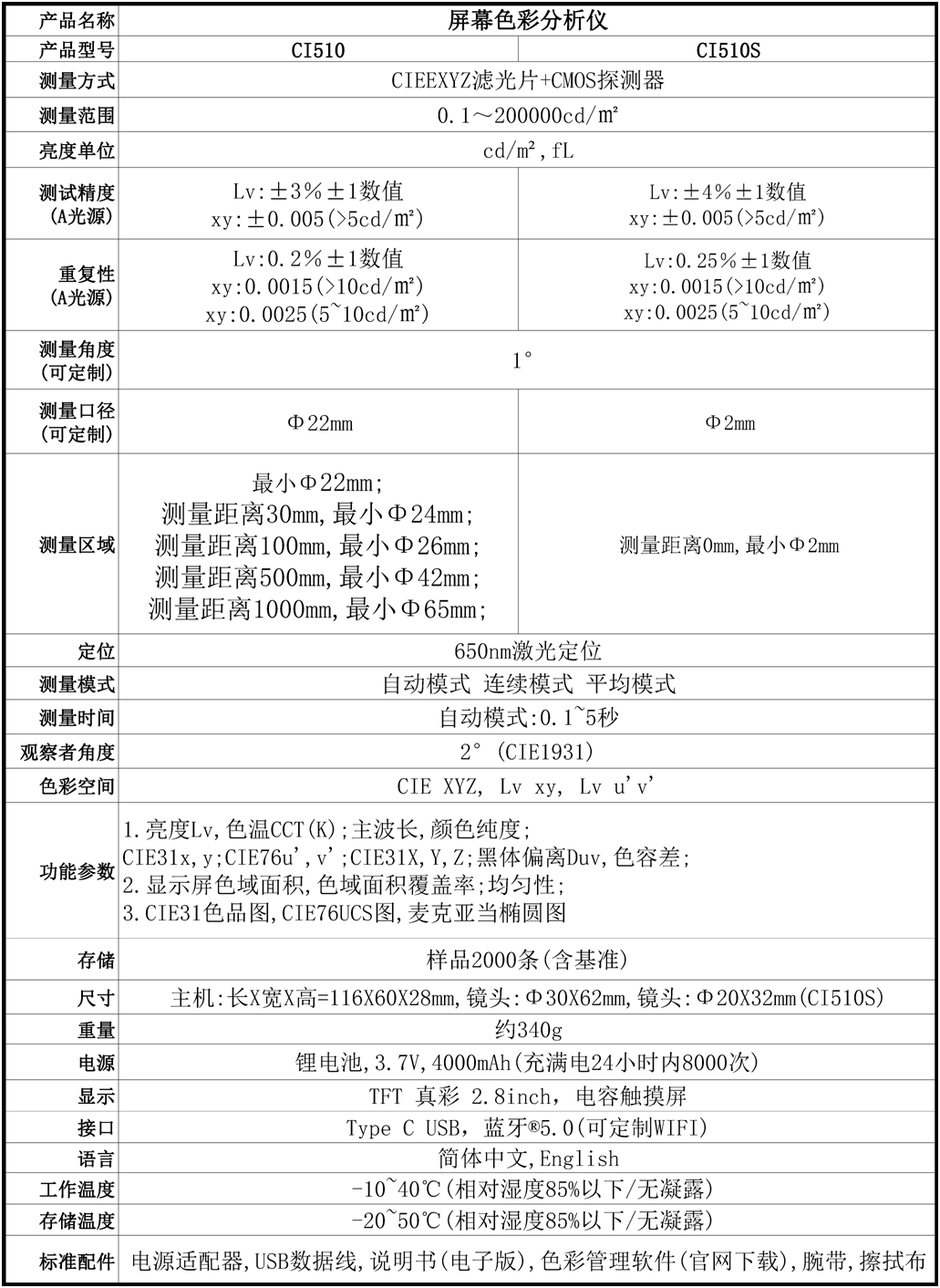

五 技术参数
图 12
