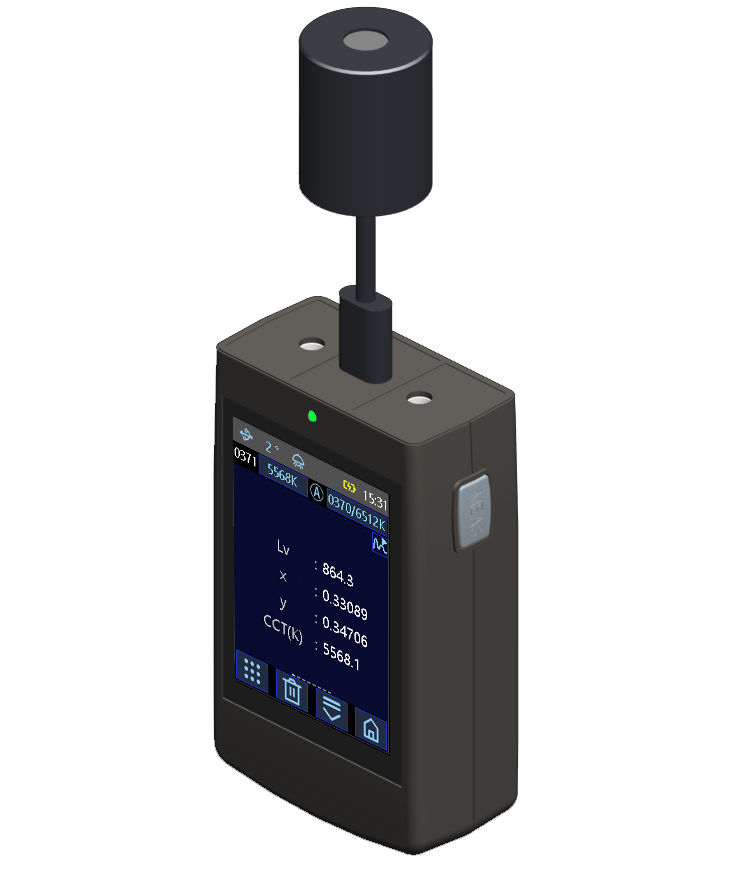

CL503P探头分离式色彩亮度计
☆ 测量方法：XYZ滤光片+CMOS探测器,分离式探头;
☆ 测量范围：0.1～100000cd/㎡;
☆ 测量孔径：Φ9mm(接收角度1°);
☆ 应用：在液晶屏显示行业，LED照明有广泛应用;
☆ 测量模式：自动模式、连续模式 、平均模式;
☆ 显示：TFT 真彩 2.8inch、电容触摸屏;
☆ 电源：3.7V 4000mAh的锂电池(充满电24小时内8000次);
☆ 接口：Type C USB、蓝牙®5.0(可定制WIFI);
☆ 存储:样品：2000条
☆ 尺寸：机身:长X宽X高=98X62X39mm; 探头:Φ23x31mm
一 产品介绍
CI503P色彩分析仪是荟彩公司独立开发的完全拥有自主知识产权的国产便携式色彩分析仪，探头尺寸Φ23x31mm，非常适合测试空间狭小的应用场景。仪器采用CIEXYZ滤光片+CMOS传感器的方式进行光信号采集，可测量400～700nm波长范围的光源/液晶屏幕的亮度、色温、色品坐标、主波长等指标，1°测量角度，最小测量区域Φ9mm，测量量程最高可达100000 cd/㎡。

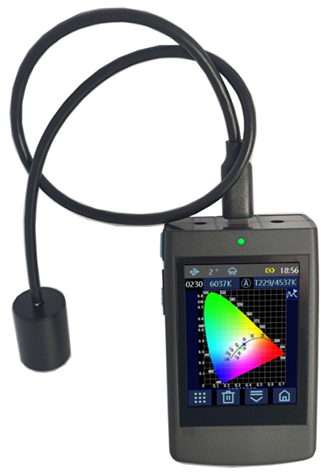

仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。
仪器可以测量亮度、色温、色品坐标、主波长等技术参数；还可以测量显示器色域、发光面板均匀性等参数。本仪器配置单次测量、平均测量、连续测量等多种测量模式；操作便捷，测量精准、稳定。

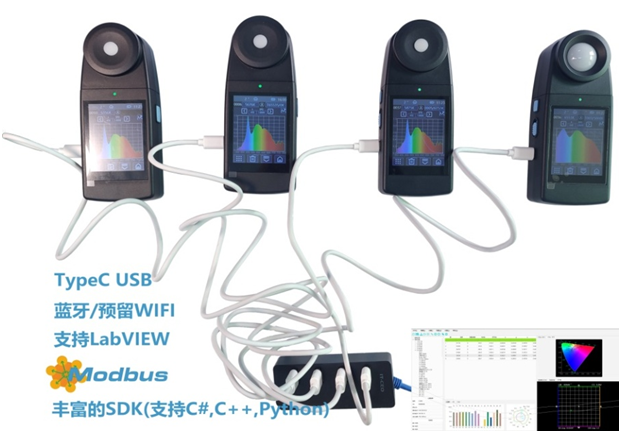

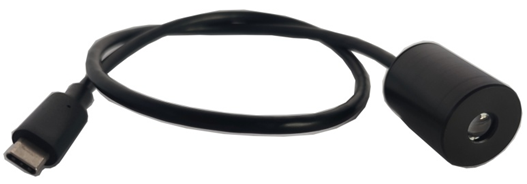

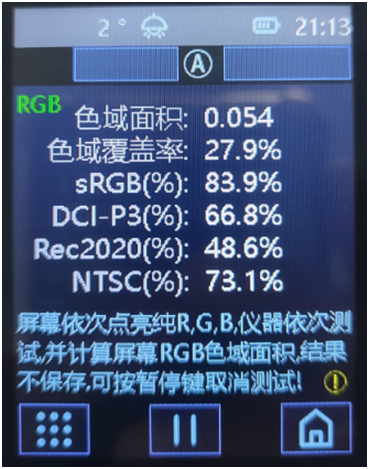

图 1
二 产品特点

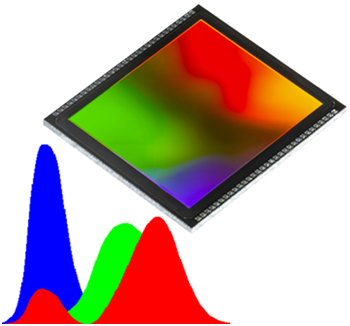

1. 采用CIEXYZ滤光片+CMOS探测器的方式实现400～700nm范围内环境光/液晶屏的亮度、色品坐标、色温的测量，性价比高。

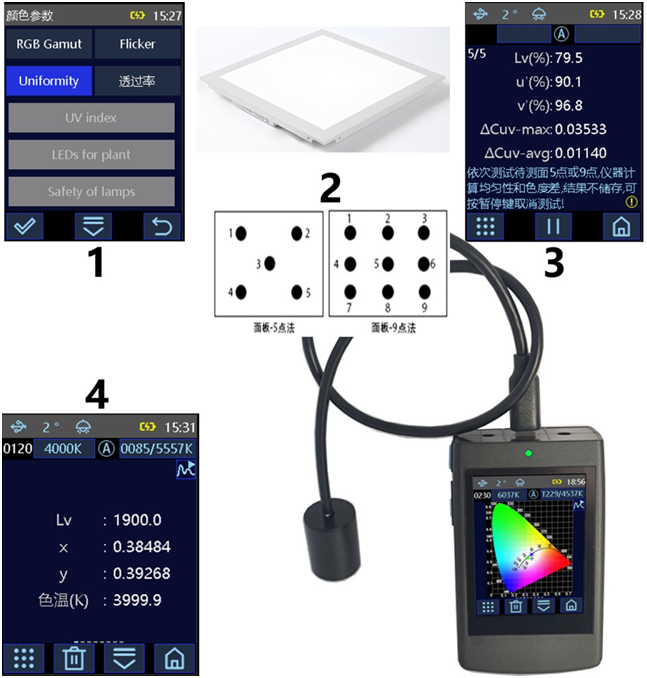

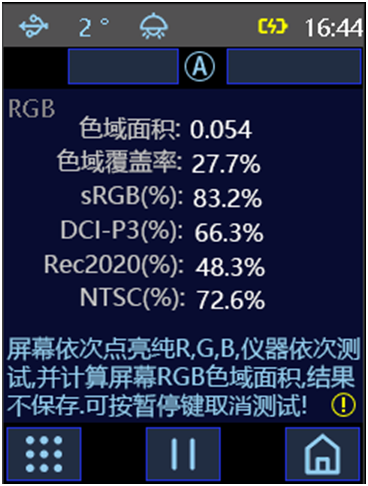

图 2

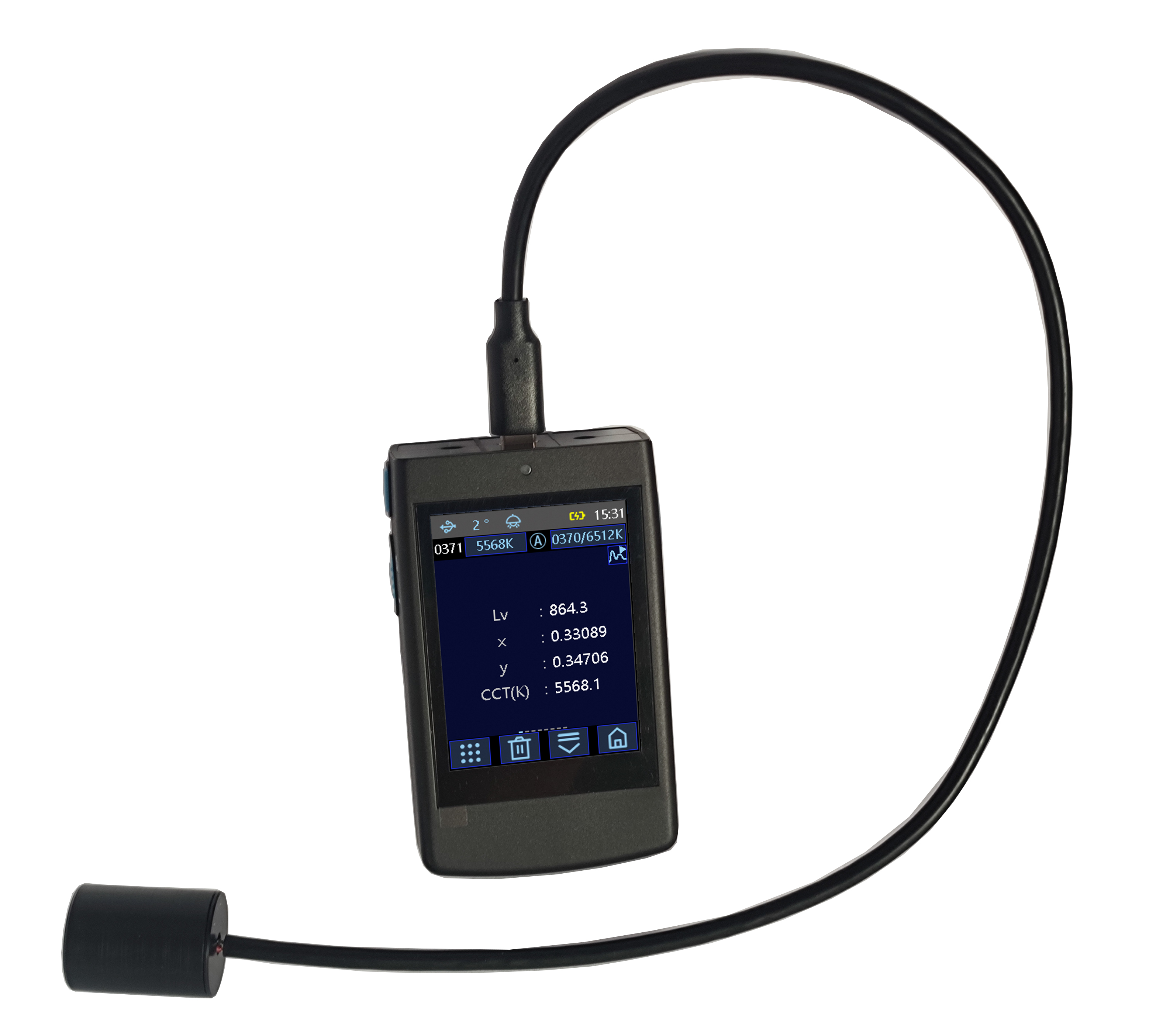

2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达2000条存储空间，操作简洁，性能稳定。
图 3
3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。
图 4

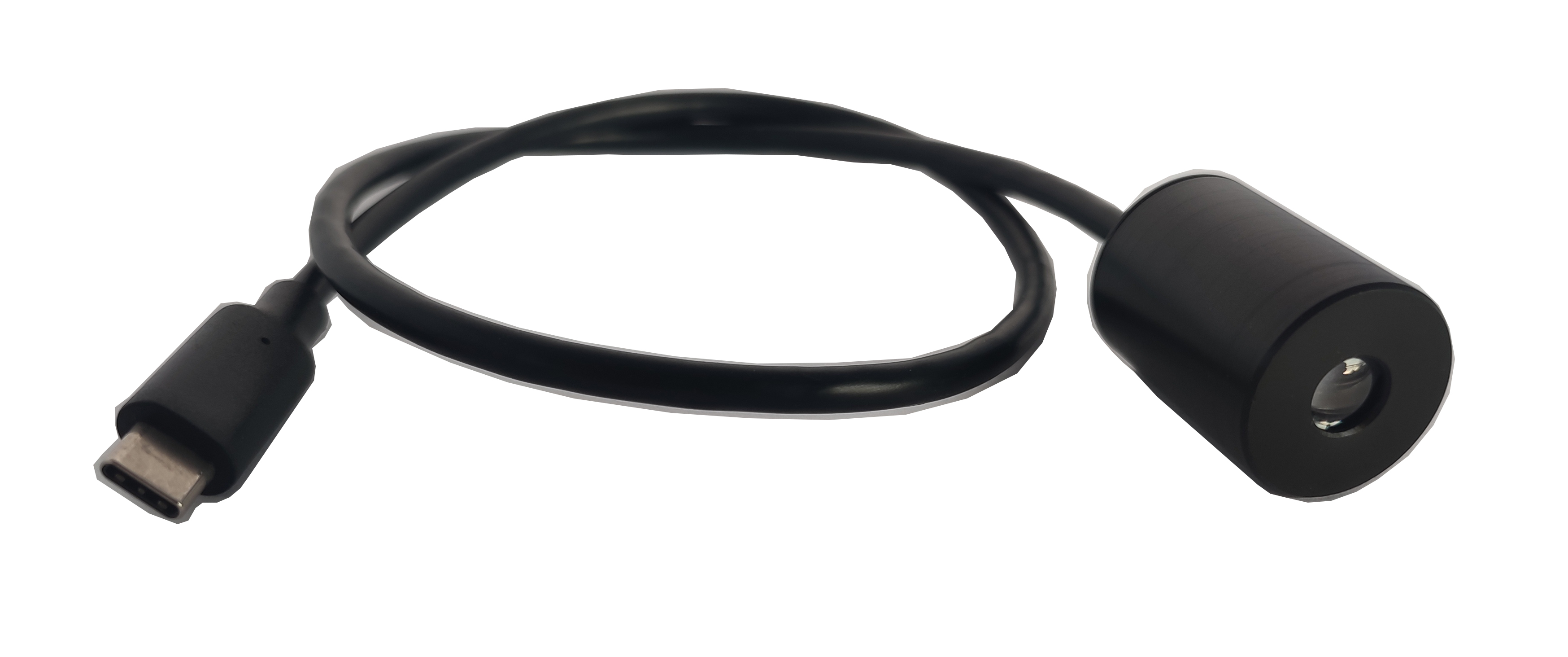

4.探头小巧Φ23x31mm，默认线长0.5米，硅胶按键，操作便捷，使用方便。

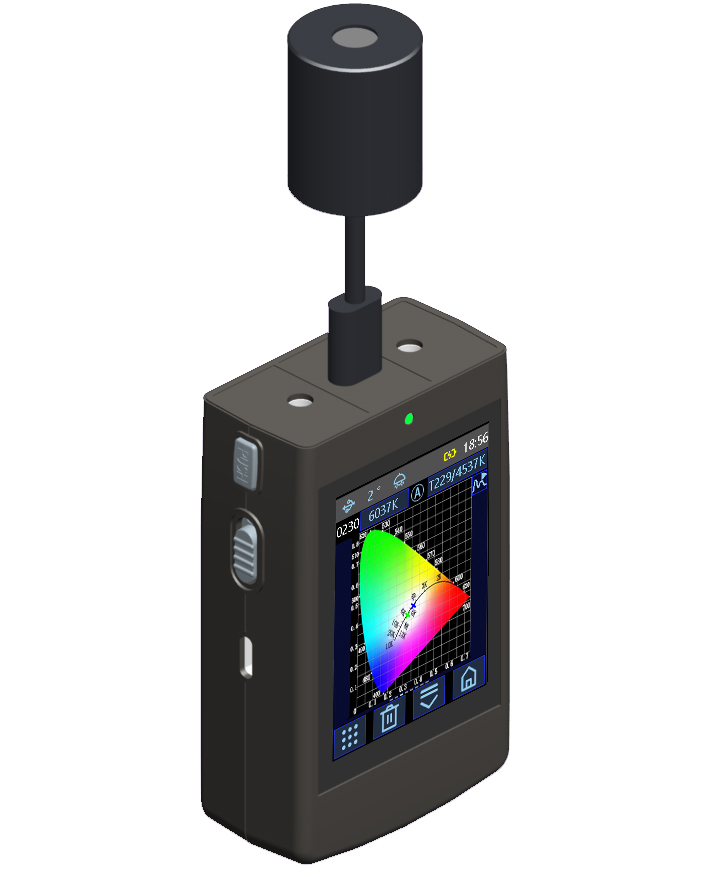

图 5

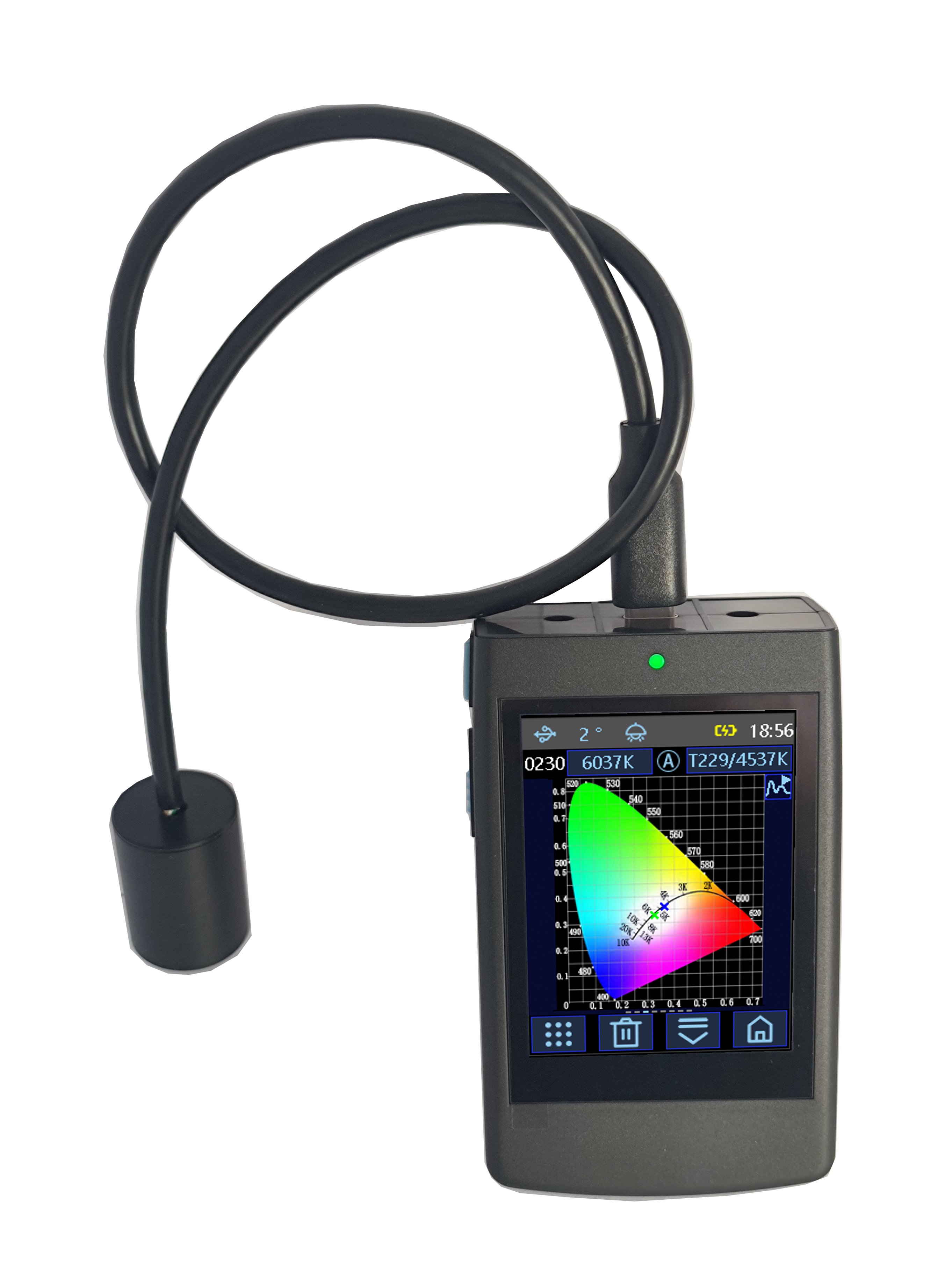

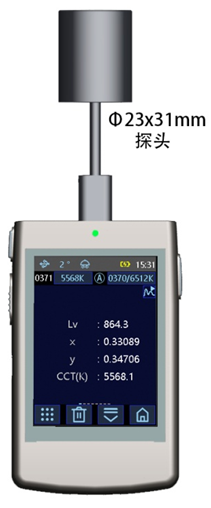

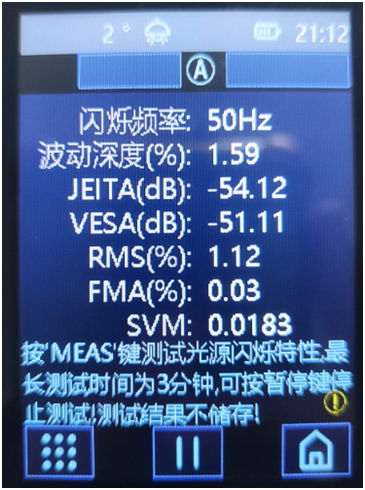

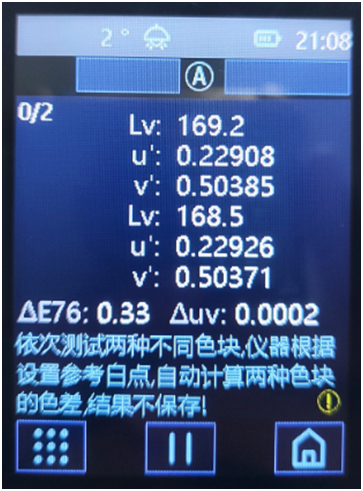

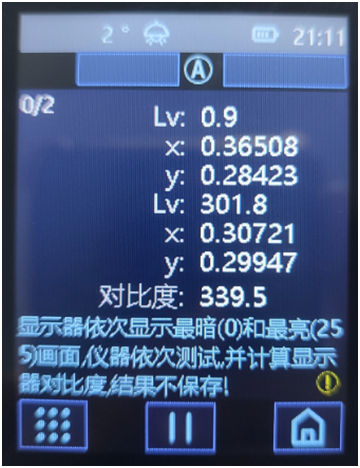

5.可测试亮度、色温、色品坐标、透过率、显示器色域、均匀性等参数，应用广泛（参照技术规格书）。

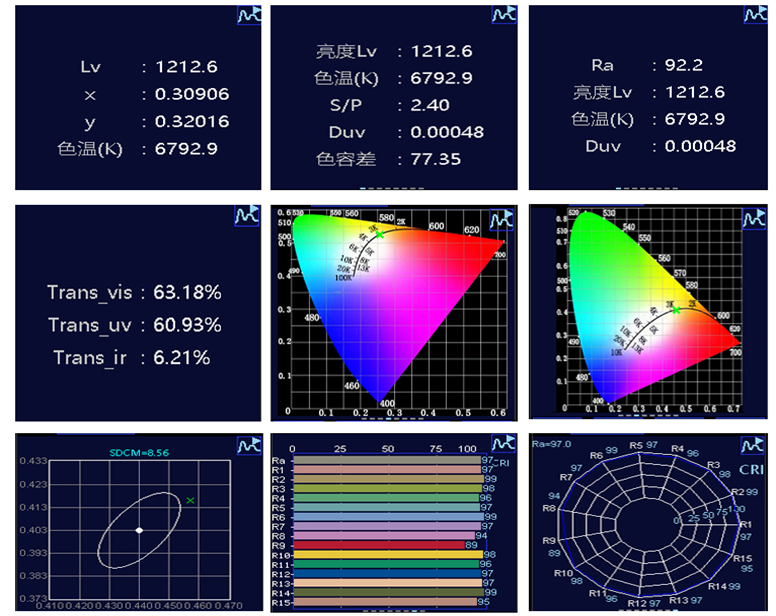

图 6
6.测试功能多，人性化功能模块区分，操作简洁流畅。
7.测试主界面可进行锁定，避免误操作，使用便捷。
8.内置多个校正通道，可以用HCAL软件进行校正，如果校正合理，与标准机测试数据对比，校正后的照度计/亮度计通常亮度精度可以达到3%、平均色品坐标xy误差在0.003。
9.在LED照明行业、工程照明、显示屏、LED指示灯牌、电视多媒体、实验室光谱研究等方面有广泛应用。

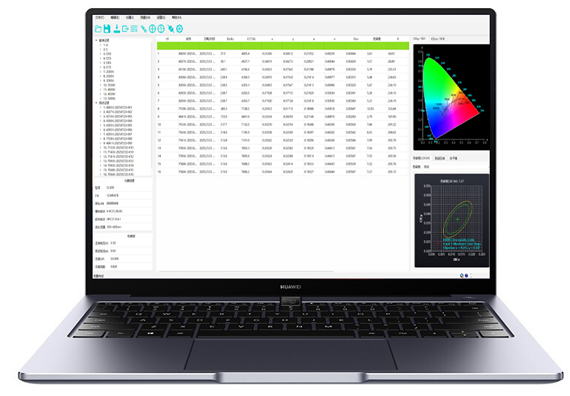

10.专业的PC端上位机软件，丰富的SDK（支持C#、C++,Python、LabView等平台）。
图 7
三 行业应用

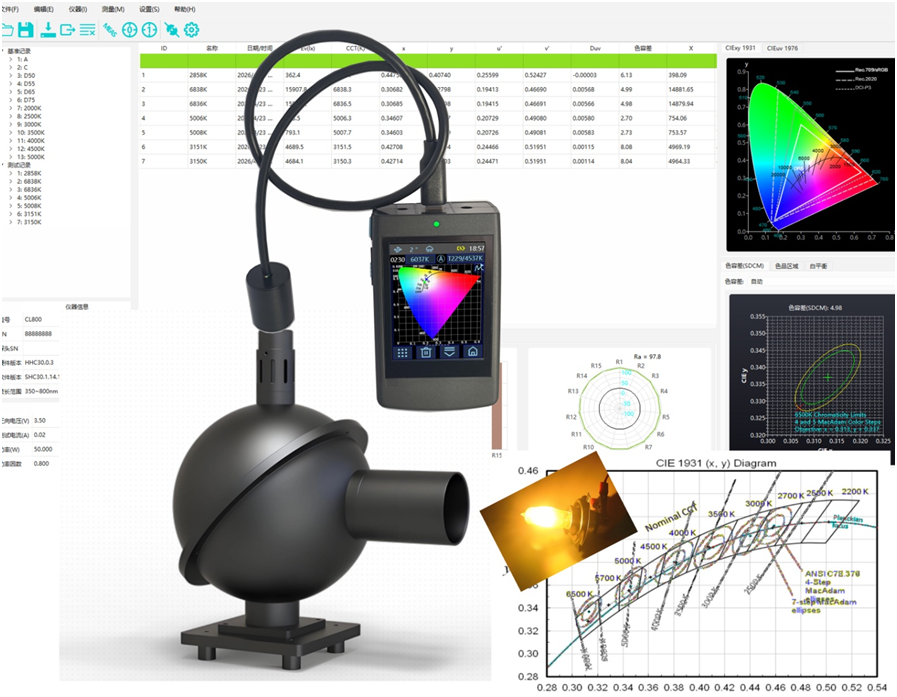

3.1 LED光源和固态照明的亮度、色温、均匀性测量、主波长、光通量测试
CI503P色彩分析仪单机仪器可轻松实现亮度、色温、色品坐标、主波长等参数测量等。
亮度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。
图 8
3.2 显示器/液晶面板亮度、色品坐标测量

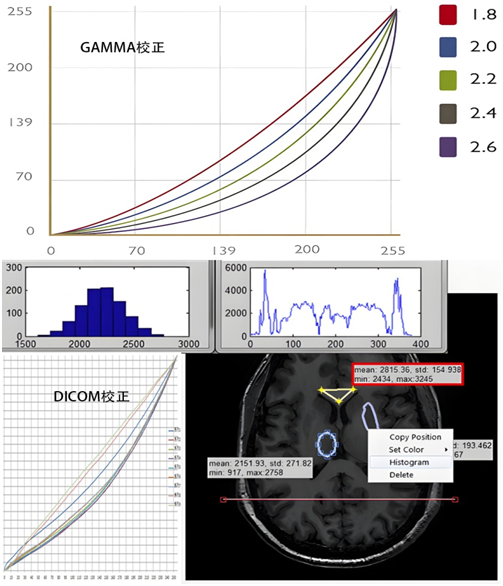

在暗室环境中，显示器/液晶面板点亮预热半小时，CI503P色彩分析仪固定在固定夹具上，使其测试光轴垂直显示屏表面，探头距离显示器表面距离在0～1mm左右/或测量口贴紧显示屏。控制显示器面板显示不同的颜色，CI503P色彩分析仪可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

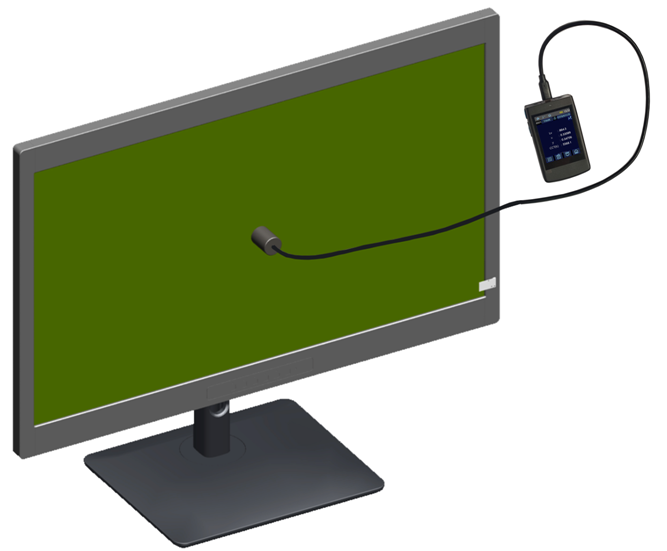

图 9
图 10
3.3 透射标准光源箱/显示面板亮度、色温、显色指数、均匀性测量
透射标准光源箱核心技术指标包括以下几个:光源光谱分布的标准性、光源亮度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，亮度大于600cd/㎡，均匀性大于80%等。如何快速检测上述核心指标呢？CI503P色彩分析仪可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。
图 11
3.4 亮度和色品坐标校正的高性价比测试
液晶面板/OLED面板/miniLED面板行业对亮度、色品坐标和色域，精度要求比较高，并且要和特定品牌仪器（标准机）数据保持一致。采用镀膜滤光片式+CMOS /PD硅光电池类的探测器测试原理的照度计/亮度计通常会存在CIEXYZ适配误差，会导致这种类型的照度计/亮度计的测试精度和数据一致性略差。

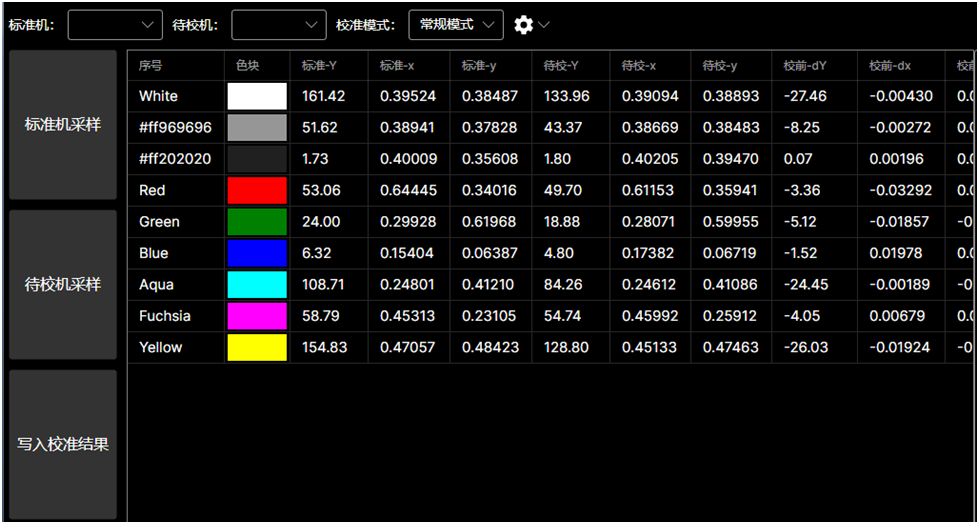

在这种情况下，可以用荟彩公司提供的免费HCAL色彩校正软件对该类型的照度计/亮度计用进行校正，如果校正合理，测试该类型的面板样品，与标准机测试数据对比（美*达CA410,CS2000,CS3000,CL500A,拓*康的BM7,和HUICOLOR公司的光谱亮度计/照度计），校正后的照度计/亮度计通常亮度精度可以达到3%、平均色品坐标xy误差在0.003。
HCAL色彩校正软件支持单点校正、多点校正、以及复合校正，以满足各种应用场景，公司可授权购买仪器的公司长期使用。通过高端设备和经济型设备搭配使用，满足产线各种实用需求。
图 12

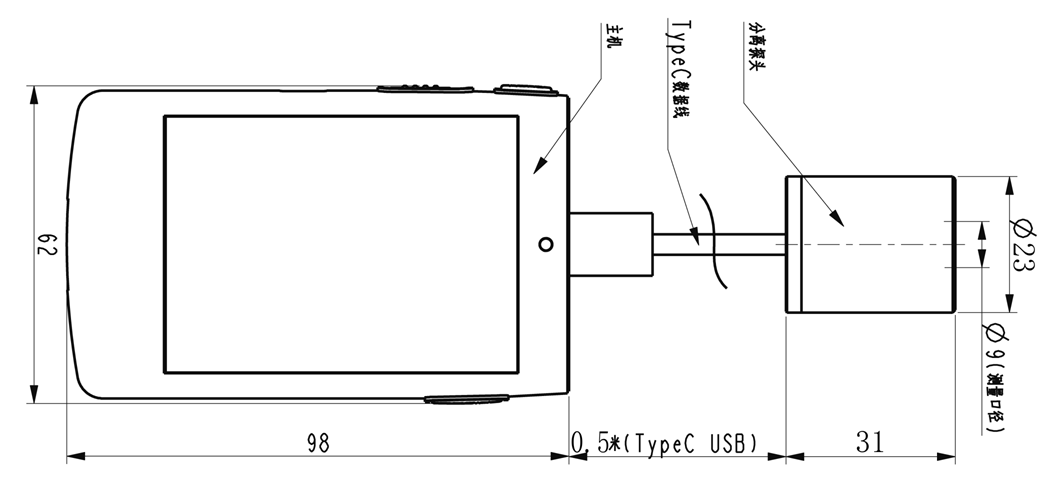

四 结构尺寸

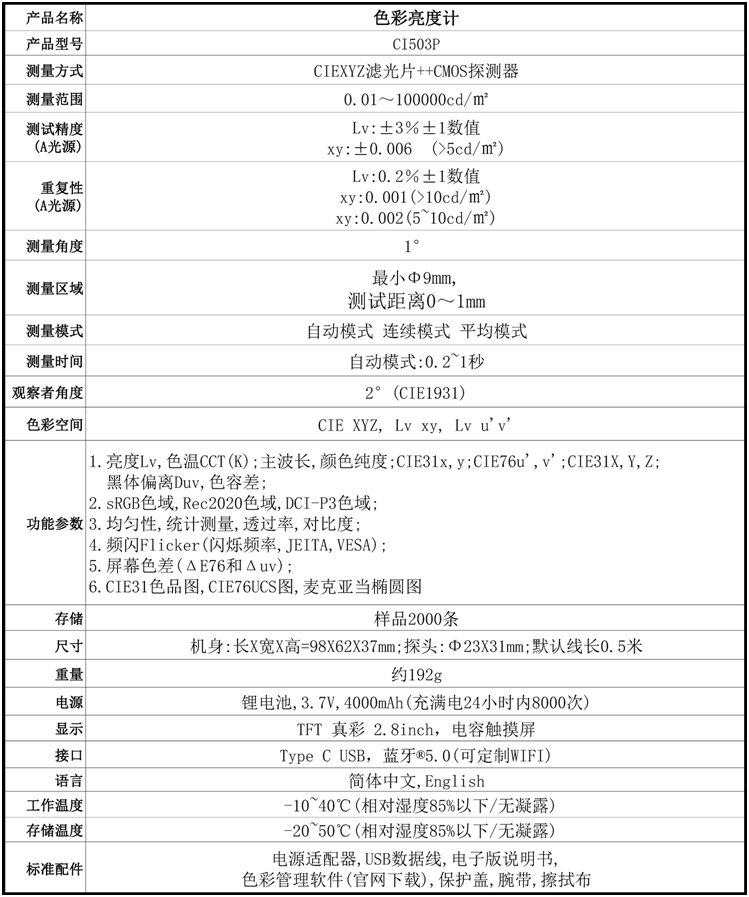

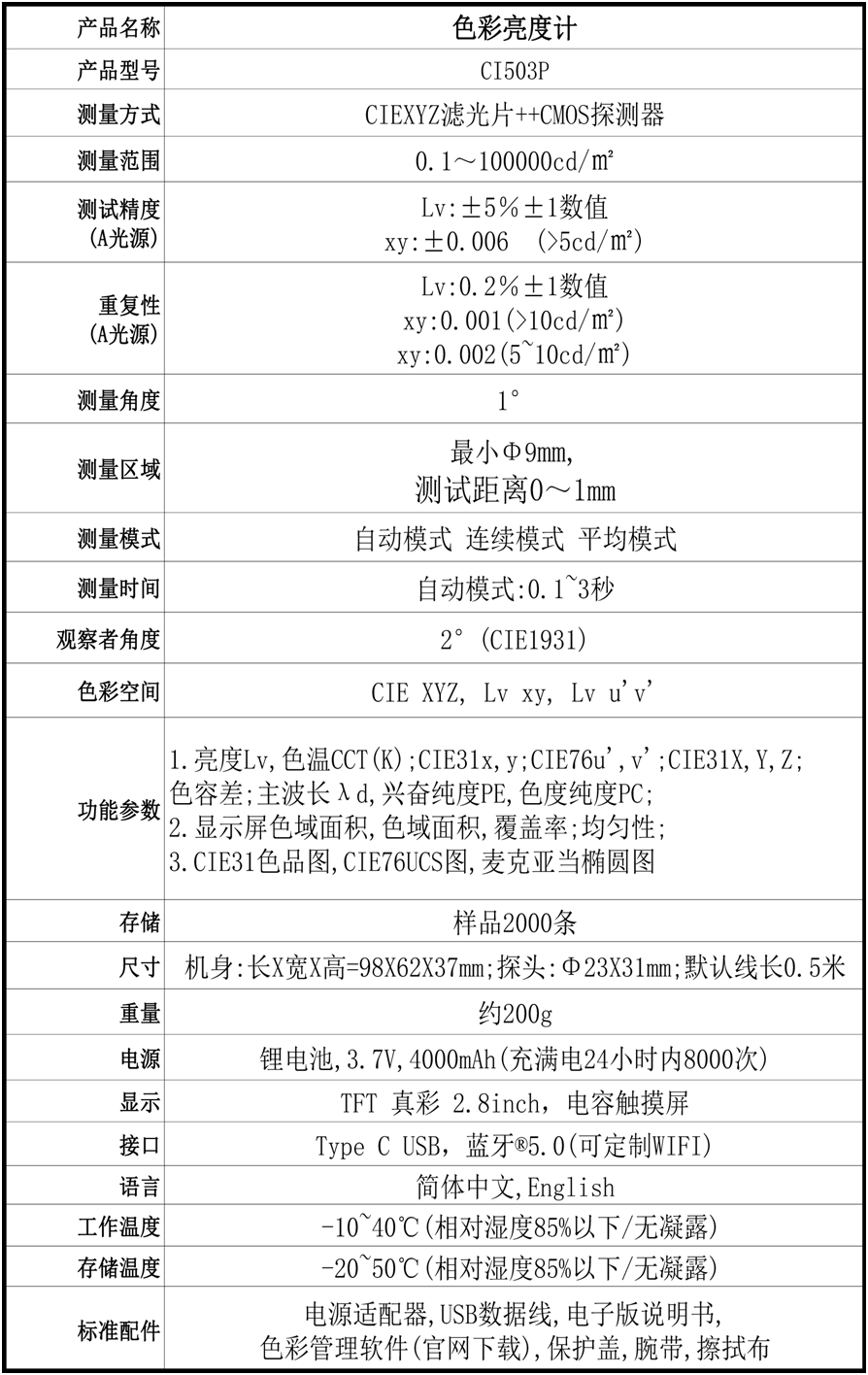

五 技术参数
