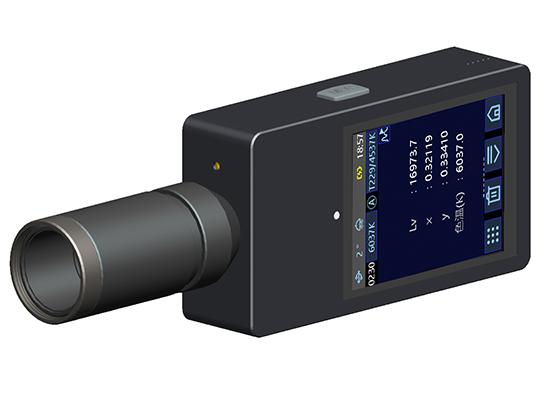

一 产品介绍

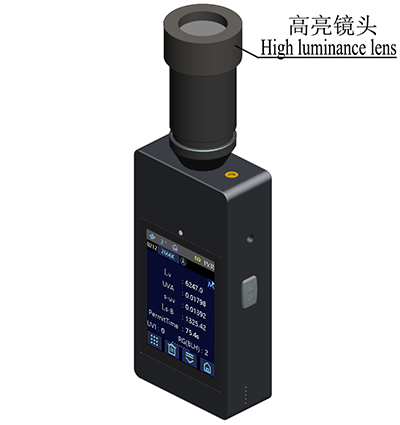

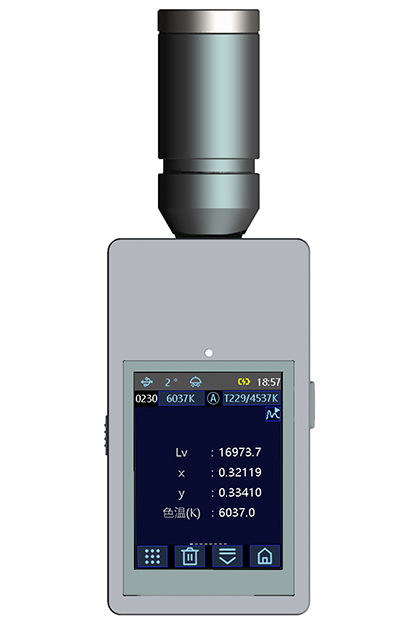

CI820光谱亮度计是荟彩公司独立开发的完全拥有自主知识产权的国产便携式亮度计。仪器采用高精度凹面光栅作为分光元器件，可采集350～800nm波长范围的光源辐射亮度光谱，输出1nm间隔辐亮度光谱，1°测量角度，最小测量区域Φ22mm，测量量程最高可达200000 cd/㎡，配合选配高亮镜头，最高亮度可达300万cd/㎡。

仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

仪器不仅可以测量辐亮度光谱、亮度、色温、显色指数、色品坐标、主波长、峰值波长等技术参数；还可以测量显示器色域、发光面板均匀性、CQS、TM-30、TLCI-2012、闪烁频率等参数。按照GB/T 20145,GB/Z 39942,可精准蓝光辐亮度危害,与计量院数据一致性好。

本仪器配置单次测量、平均测量、连续测量、闪光测量、闪烁频率等多种测量模式；操作便捷，测量精准、稳定。

二 产品特点

1.采用高精度凹面光栅作为分光元件，256像元CMOS作为探测器，结构节凑；可测量波长350～800nm范围内环境光、闪烁光源的辐射亮度光谱；测量精度高，0.2nm波长准确度，1nm光谱输出。与传统XYZ滤光片色彩亮度计相比，不存在CIE XYZ响应函数的适配误差，测量精准。

2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达10000条存储空间，操作简洁，性能稳定。

3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

4.基于人机工程学的新颖时尚外观设计，有650nm激光辅助测量定位，使用便捷。

5.可测试亮度、色温、显色指数、峰值波长、S/P、透过率、白平衡、显示器色域、均匀性、CQS、TM-30闪烁频率等参数，应用广泛。

6.测试功能多，人性化功能模块区分，操作简洁流畅。

7.内置D65、A、C、D50、D75等标准照明体辐射光谱，对比模式下，非常方便与待测样品进行光谱对比。

8.测试主界面可进行锁定，避免误操作。

9.与进口高端光谱亮度计数据兼容性好。

10.在LCD液晶屏、LED指示灯牌、电视多媒体、LED照明行业、工程照明、实验室光谱研究等方面有广泛应用。

11.多台亮度计可通过USB或蓝牙便捷的连接在同一台电脑进行同步测量和控制。

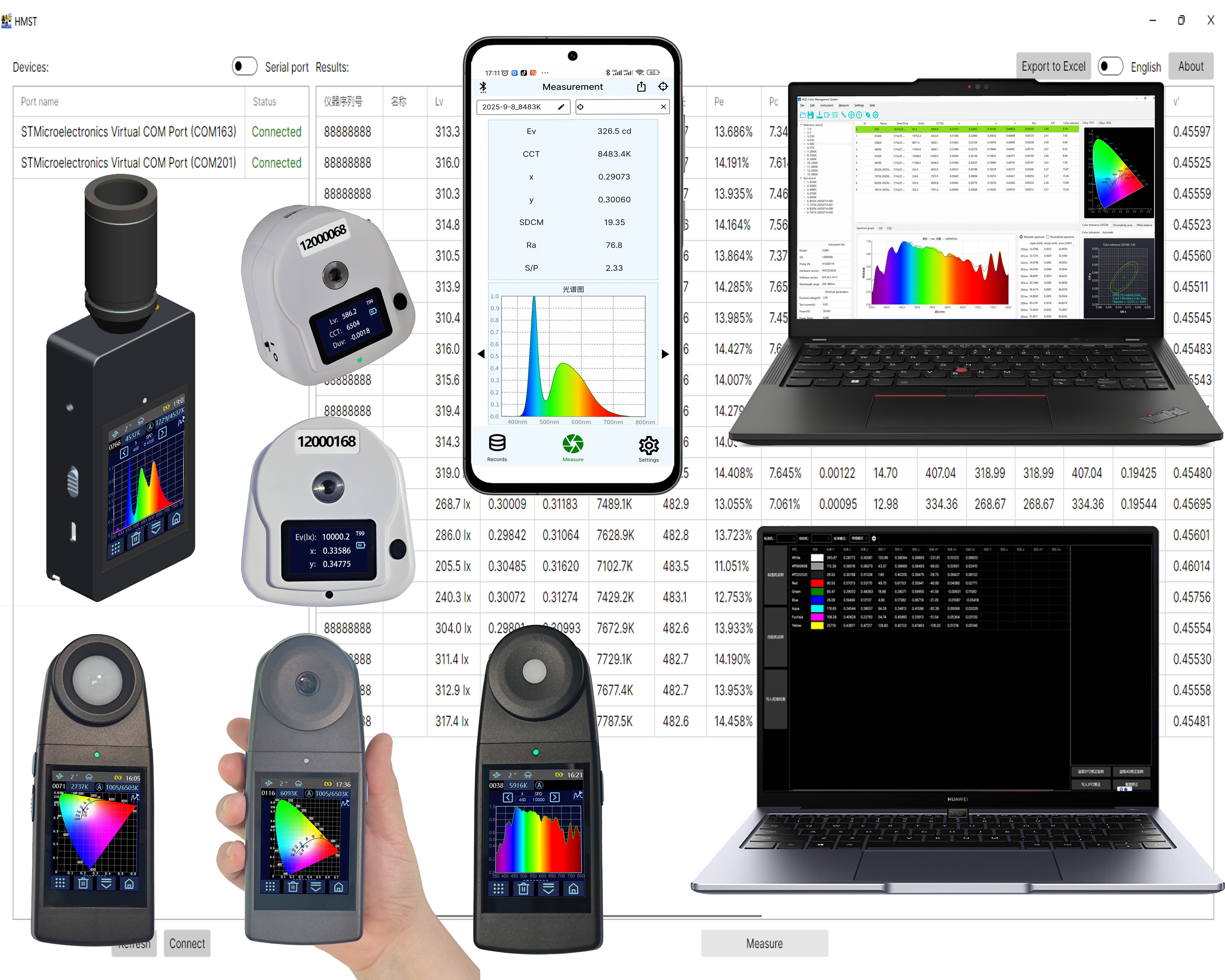

12.专业的PC端上位机软件，丰富的SDK（支持C#、C++,Python、LabView等平台）。

三 行业应用

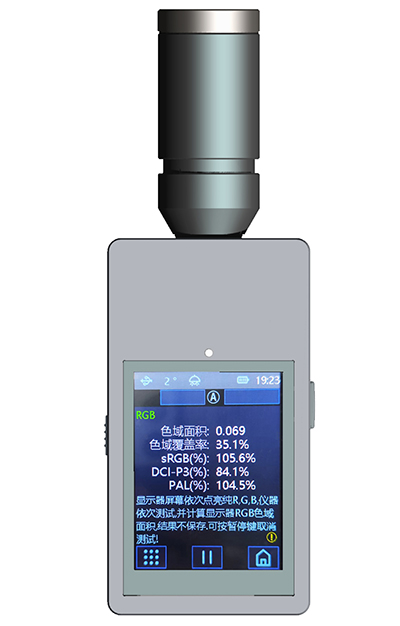

3.1 显示器/液晶面板亮度、色品坐标、色域测量

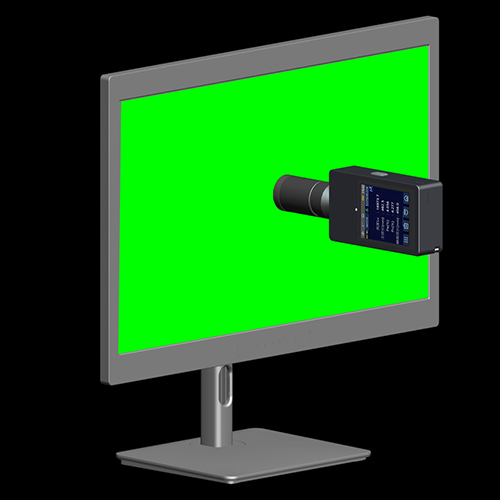

在暗室环境中，显示器/液晶面板点亮预热半小时，CI820光谱亮度计固定在固定夹具上，使其测试光轴垂直显示屏表面，探头距离显示器表面距离在30mm左右/或测量口贴紧显示屏。控制显示器面板显示不同的颜色，CI820光谱亮度计可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

3.2 LED光源、固态照明、光谱、亮度、色温、显色指数、均匀性测量、主波长、S/P、光通量测试

CI820光谱亮度计单机仪器可轻松实现光谱、亮度、色温、显色指数、主波长、明暗视觉比、峰值波长、闪烁、闪光灯测量等参数测量等。

亮度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.3 透射标准光源箱/显示面板亮度、色温、显色指数、均匀性测量

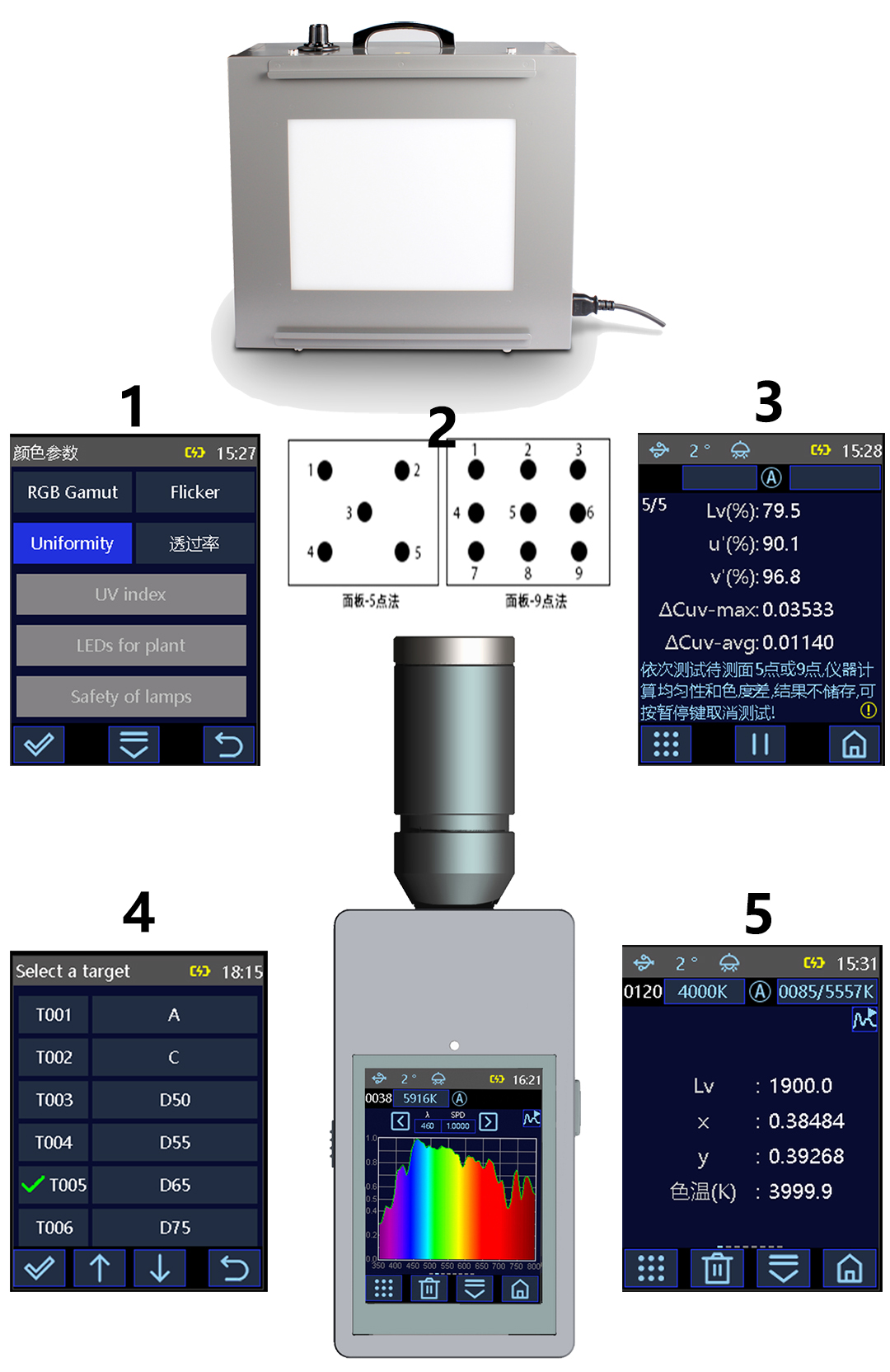

透射标准光源箱核心技术指标包括以下几个:光源光谱分布的标准性、光源亮度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，亮度大于600cd/㎡，均匀性大于80%等。如何快速检测上述核心指标呢？CI820光谱亮度计可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。

3.4透过率测试

透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。常见的透过率仪通常用LED光源或者卤钨灯做为照明光源，从测试结果来看，照明光源不同对透过率测试结果是有一定影响的，通常会影响到5%左右。透过率仪最理想的照明光源是D65标准照明光源，很多标准和文献里面有明确说明。D65标准照明光源是平均北半球的日光光谱，人们最为熟悉，那么在这种条件测试的透过率非常有典型，也容易被接受，比如户外玻璃、UV防晒眼镜等相关的标准都明确说明。然而市面常见的透过率仪所用光源与D65标准照明光源相差甚远，所以其测试结果通常不是特别理想。

CI820光谱亮度计可以采用户外太阳光（最大程度上接近D65标准照明光源）做为照明光源，通过两次测试，非常方便地测试眼镜、建筑玻璃在D65标准照明光源条件下的透过率测试。

3.5反射率测试

反射率即被测物体的反射光通量（辐通量）与入射光通量（辐通量）的比值；可见光反射率通常是波长在380～780nm可见光的光通量比值；UVA紫外反射率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。

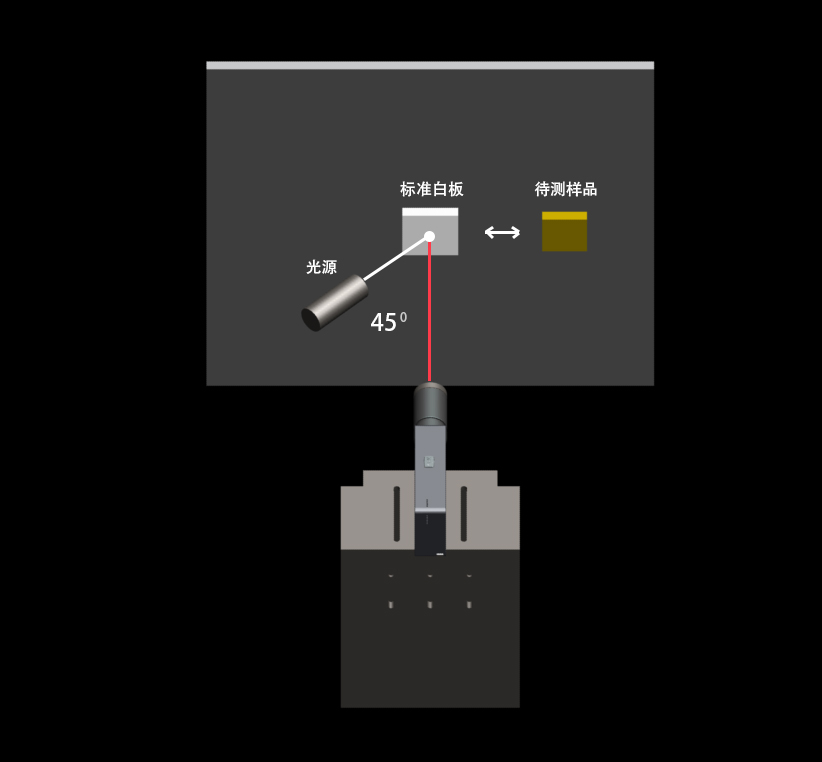

在暗室环境中，CI820光谱亮度计固定在固定夹具上，在探头正前方适当距离放置样品板，光源从样品板法线45度方向照明样品板中心。光源可使用可见光全光谱光源，比如氯雾灯或全光谱LED。

先放置已知反射为R_STD的标准白板，用CI820读取标准白板的辐射亮度光谱，记做P_STD ；然后放置待测样品，用CI820读取待测样品的辐射亮度光谱，记做P_SAP ；那么待测样品的反射率R=R_STD* P_SAP/P_ST，进而可计算出可见光、紫外、红外或每个波长的反射率。根据反射率和色度学的知识，可以进一步计算出待测样品的三刺激XYZ，色品坐标xy和Lab等多种参数。

3.6 LED户外广告屏色品坐标、色域、亮度同步测量

大尺寸的LED显示屏或者LCD液晶屏通常由小的显示模组拼合而成，由于小尺寸显示模组及驱动模块的差异导致拼合的大显示屏的一致性和均匀性变差，这时需要根据不同显示模组的显示特性对驱动电路和色域映射做适配，以保证拼合的大显示屏显示均匀。

CI820光谱亮度计采用光栅分光的方法测量显示屏的光度参数，测试数据精准，没有XYZ响应适配误差。

可以将多台CI820分别固定在小尺寸显示模组中心，主控电脑用专门的同步测试工具软件，通过USB数据线或蓝牙控制多台CI820进行同步测试。主控电脑控制显示器显示不同的颜色，并控制CI820进行光度数据采集，然后进行对各小尺寸显示模组的显示参数特性化，进而分别进行特性化适配，从而达到使拼合后的大显示屏显示一致和均匀。

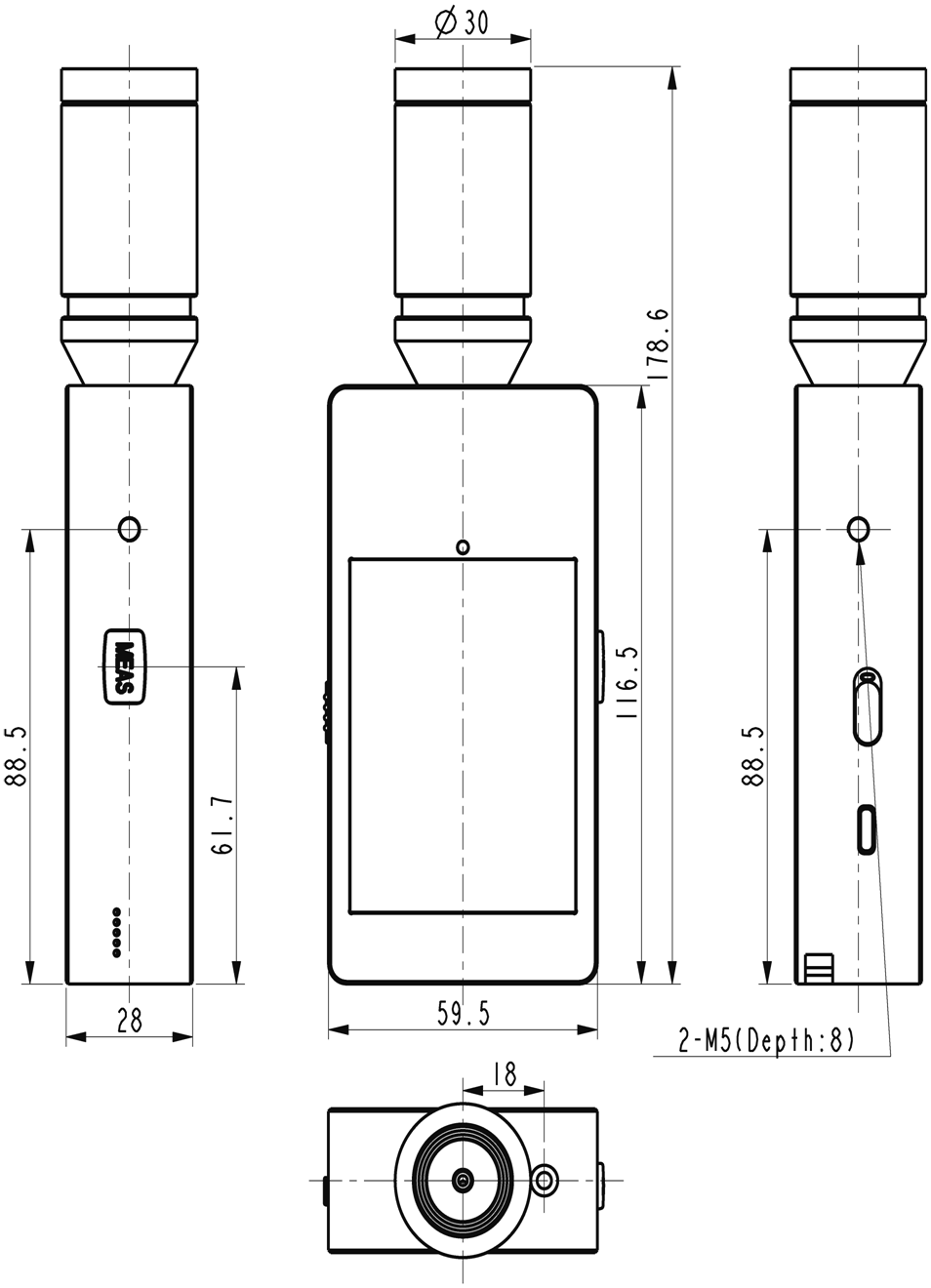

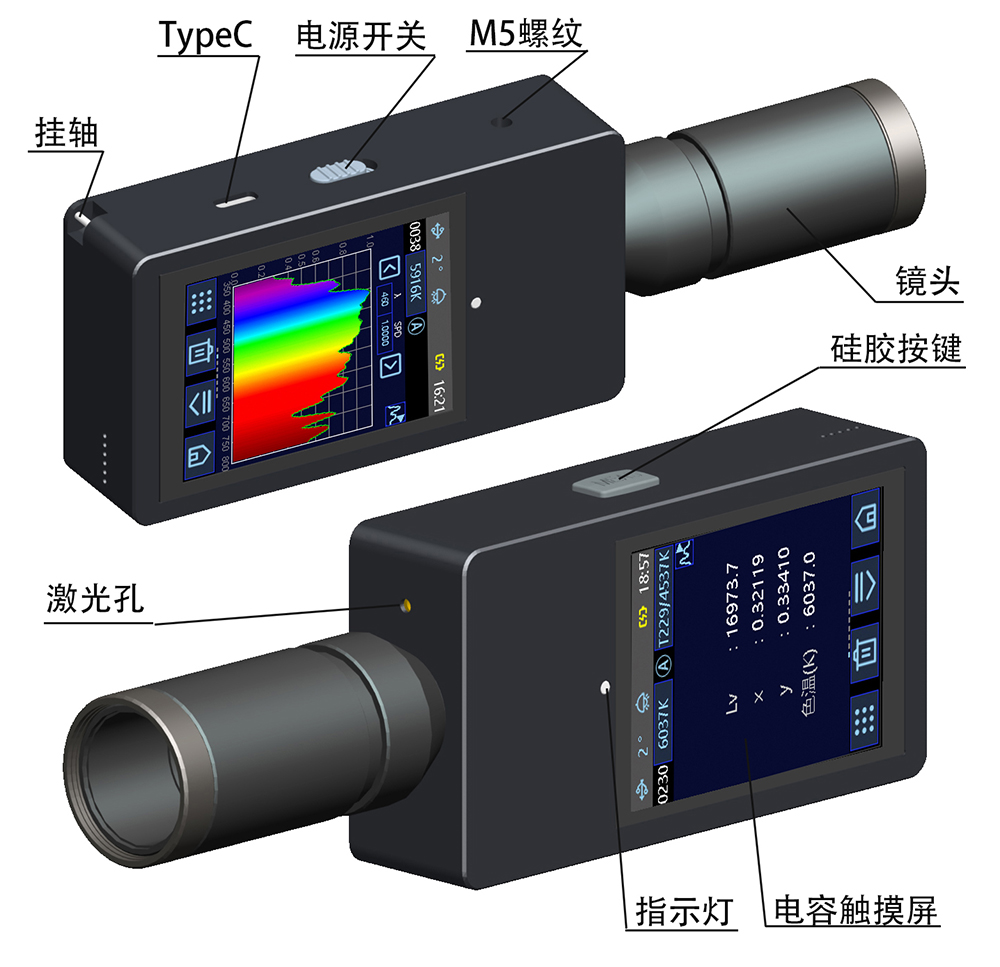

四 结构尺寸

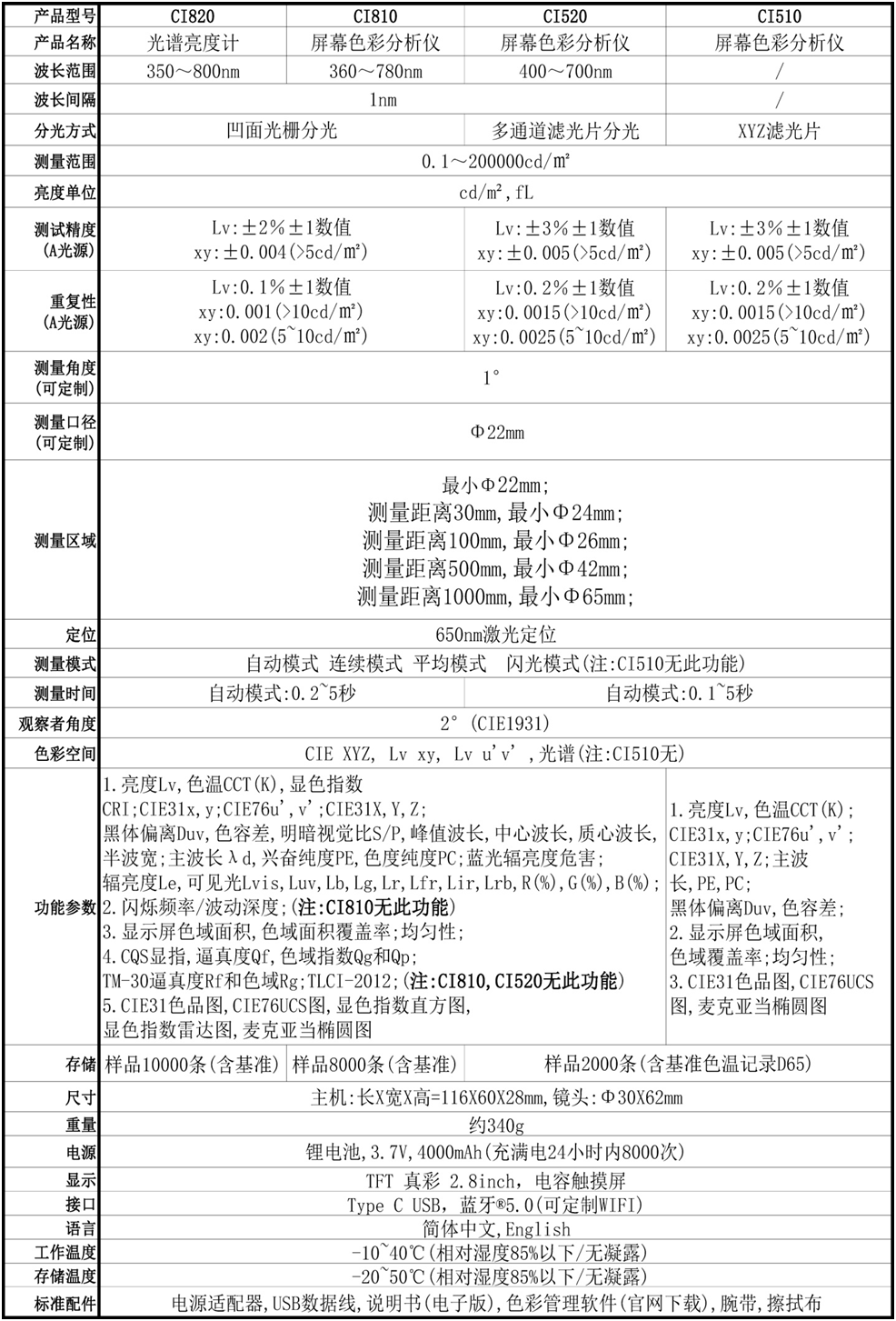

五 技术参数
