一 产品介绍

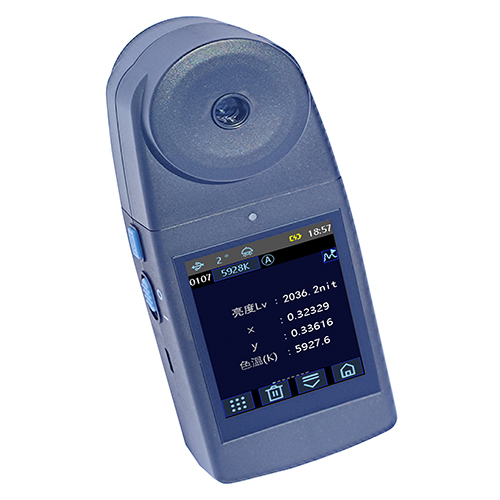

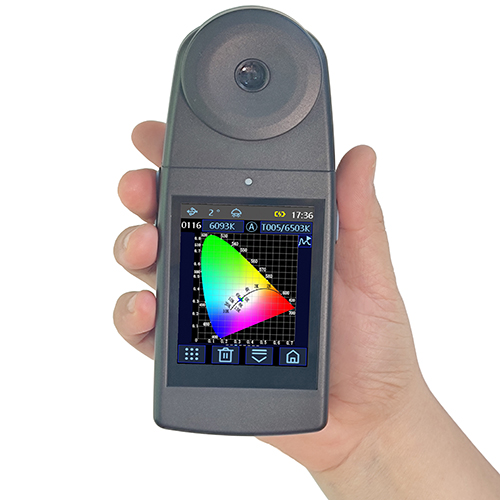

      CI800分光辐射亮度计是荟彩公司独立开发的完全拥有自主知识产权的国产便携式亮度计。仪器采用高精度凹面光栅作为分光元器件，可采集350～800nm波长范围的光源辐射亮度光谱，输出1nm间隔辐亮度光谱。1°测量角度，最小测量区域Φ6mm，测量量程最高可达200000 cd/㎡。

      仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

      仪器不仅可以测量辐亮度光谱、亮度、色温、显色指数、色品坐标、主波长、峰值波长等技术参数，还可以测量显示器色域、发光面板均匀性、CQS、TM-30、TLCI-2012、闪烁频率等参数。本仪器配置单次测量、平均测量、连续测量、闪光测量、闪烁频率等多种测量模式；操作便捷，测量精准、稳定。

二 产品特点

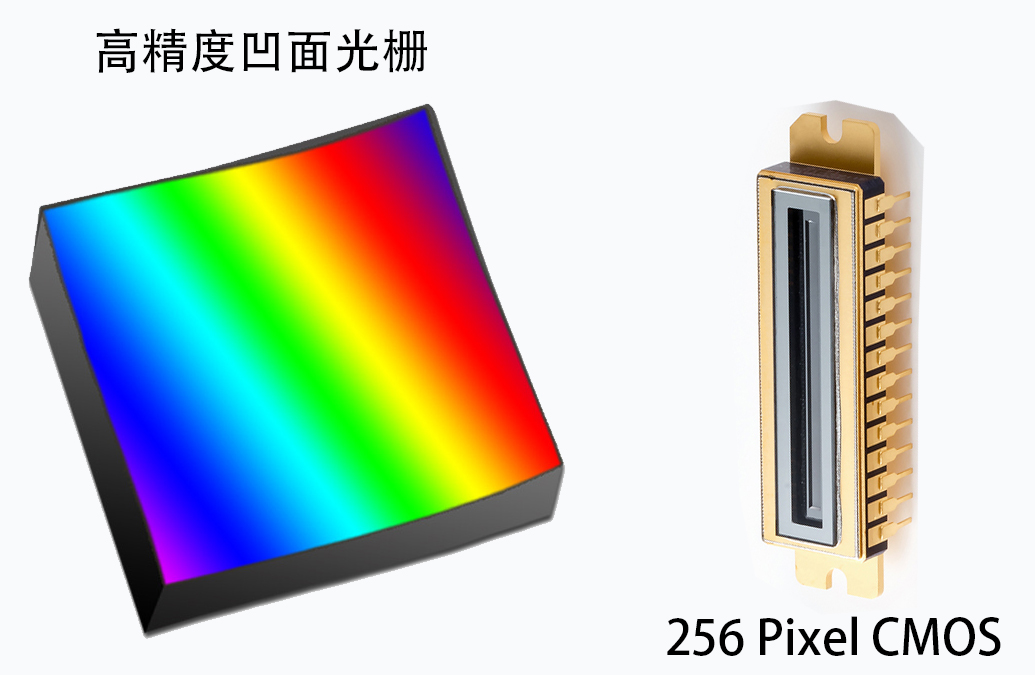

1.采用高精度凹面光栅作为分光元件，256像元CMOS作为探测器,结构节凑，可测量波长350～800nm范围内环境光、闪烁光源的辐射亮度光谱，测量精度高，0.2nm波长准确度，1nm光谱输出。

2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达10000条存储空间，操作简洁，性能稳定。

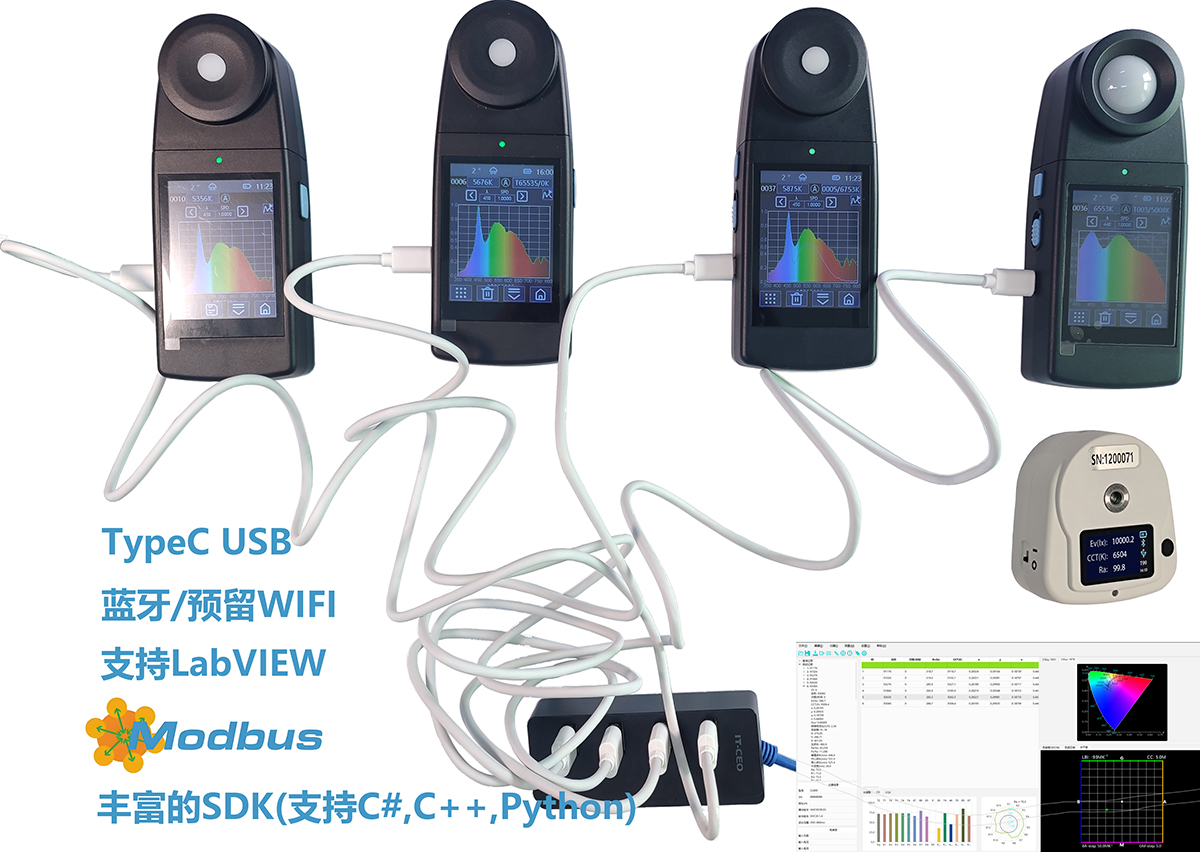

3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

4.基于人机工程学的新颖时尚外观设计。

5.可测试亮度、色温、显色指数、峰值波长、S/P、透过率、白平衡、显示器色域、均匀性、CQS、TM-30闪烁频率等参数，应用广泛。

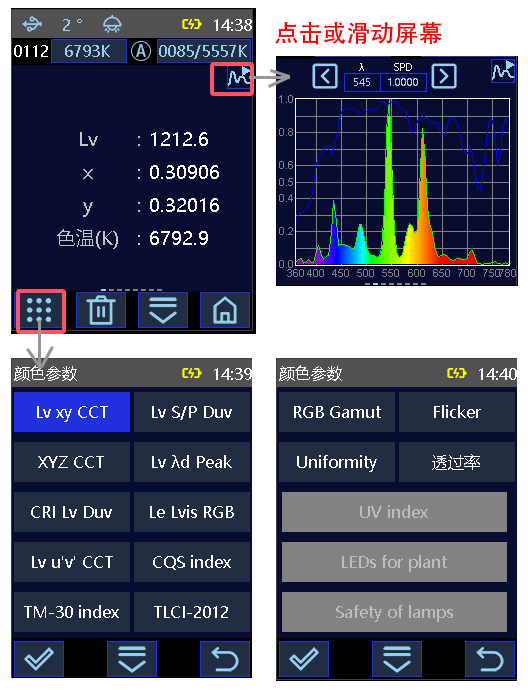

6.测试功能多，人性化功能模块区分，操作简洁流畅。

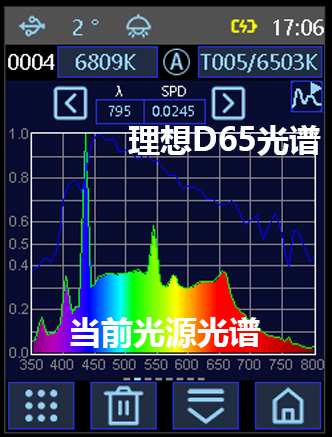

7.内置D65、A、C、D50、D75等标准照明体辐射光谱，对比模式下，非常方便与待测样品进行光谱对比。

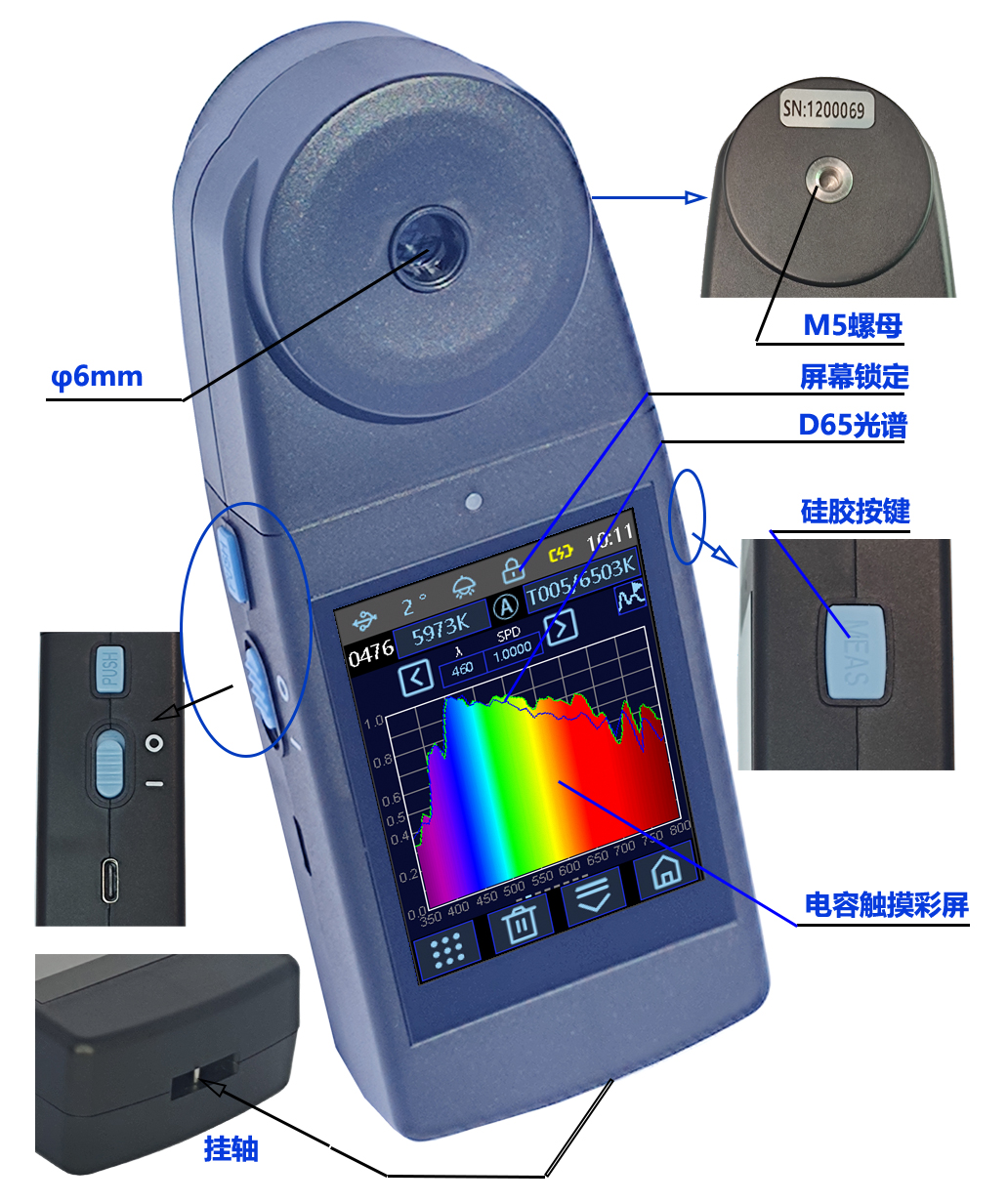

8.测试主界面可进行锁定，避免误操作；测量头可拆卸，可180度反向安装，使用便捷。

9.与进口高端分光辐射亮度计数据兼容性好。

10.在LED照明行业、工程照明、显示屏、LED指示灯牌、电视多媒体、实验室光谱研究等方面有广泛应用。

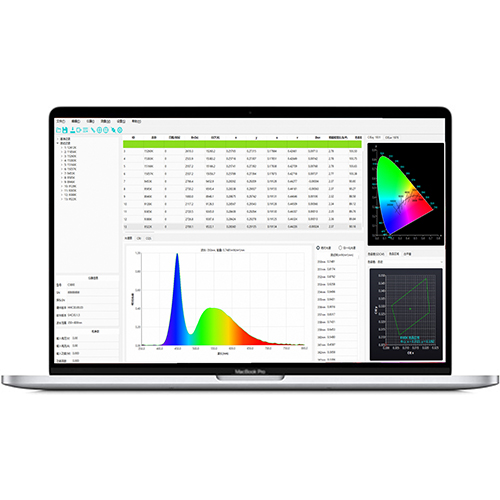

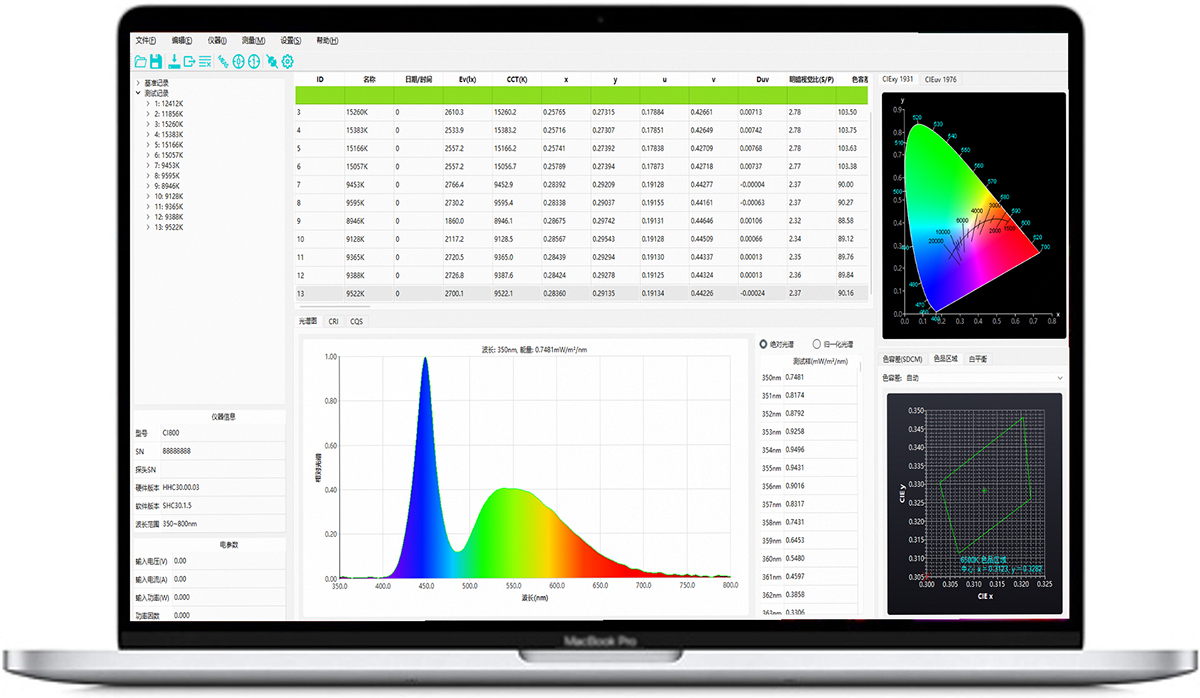

11.专业的PC端上位机软件，丰富的SDK（支持C#、C++、Python、LabView等平台）。

三 行业应用

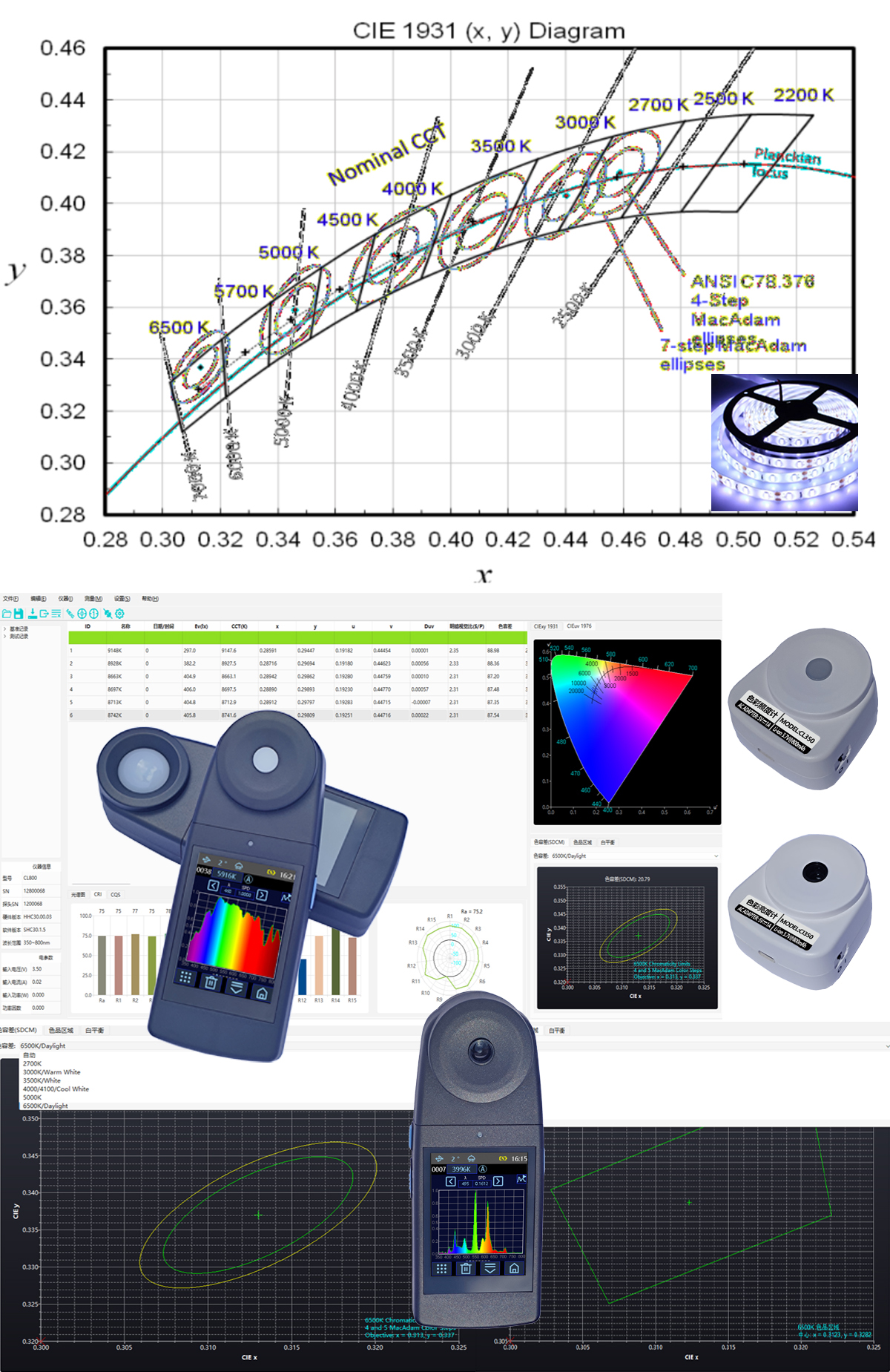

3.1 LED光源、固态照明、光谱、亮度、色温、显色指数、均匀性测量、主波长、S/P、光通量测试

       CI800分光辐射亮度计单机仪器可轻松实现光谱、亮度、色温、显色指数、主波长、明暗视觉比、峰值波长、闪烁、闪光灯测量等参数测量等。

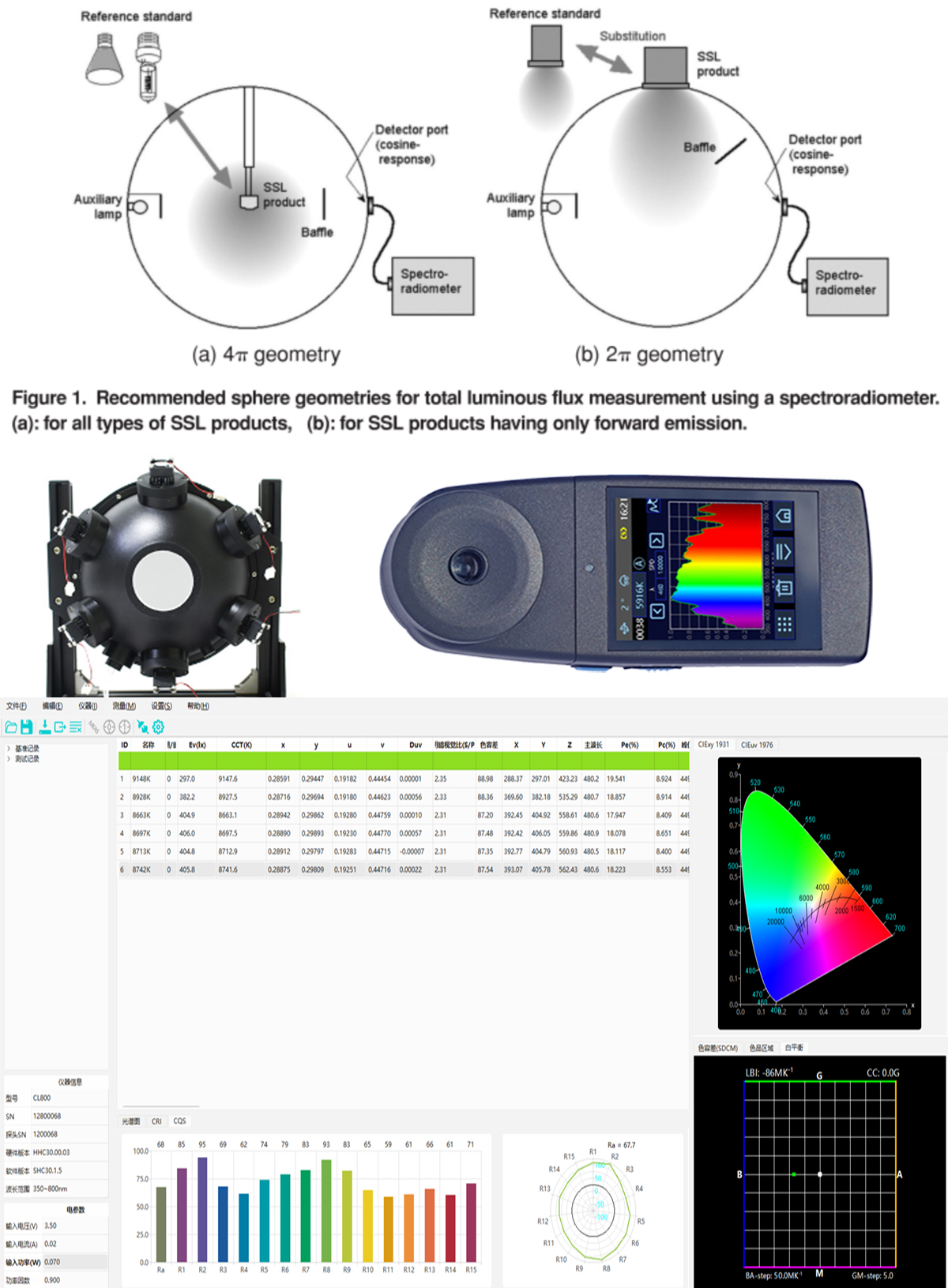

       亮度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.2 显示器/液晶面板亮度、色品坐标测量

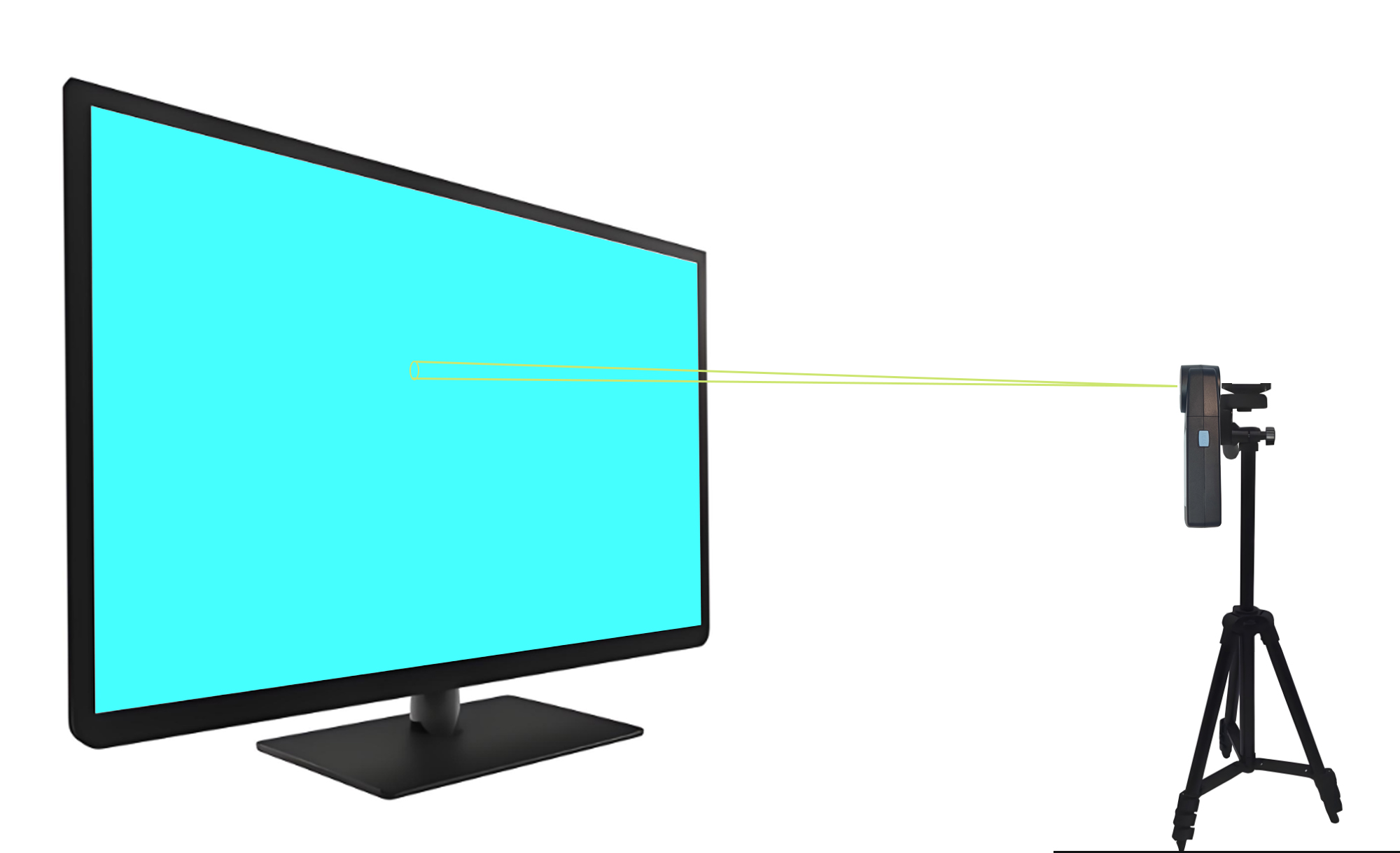

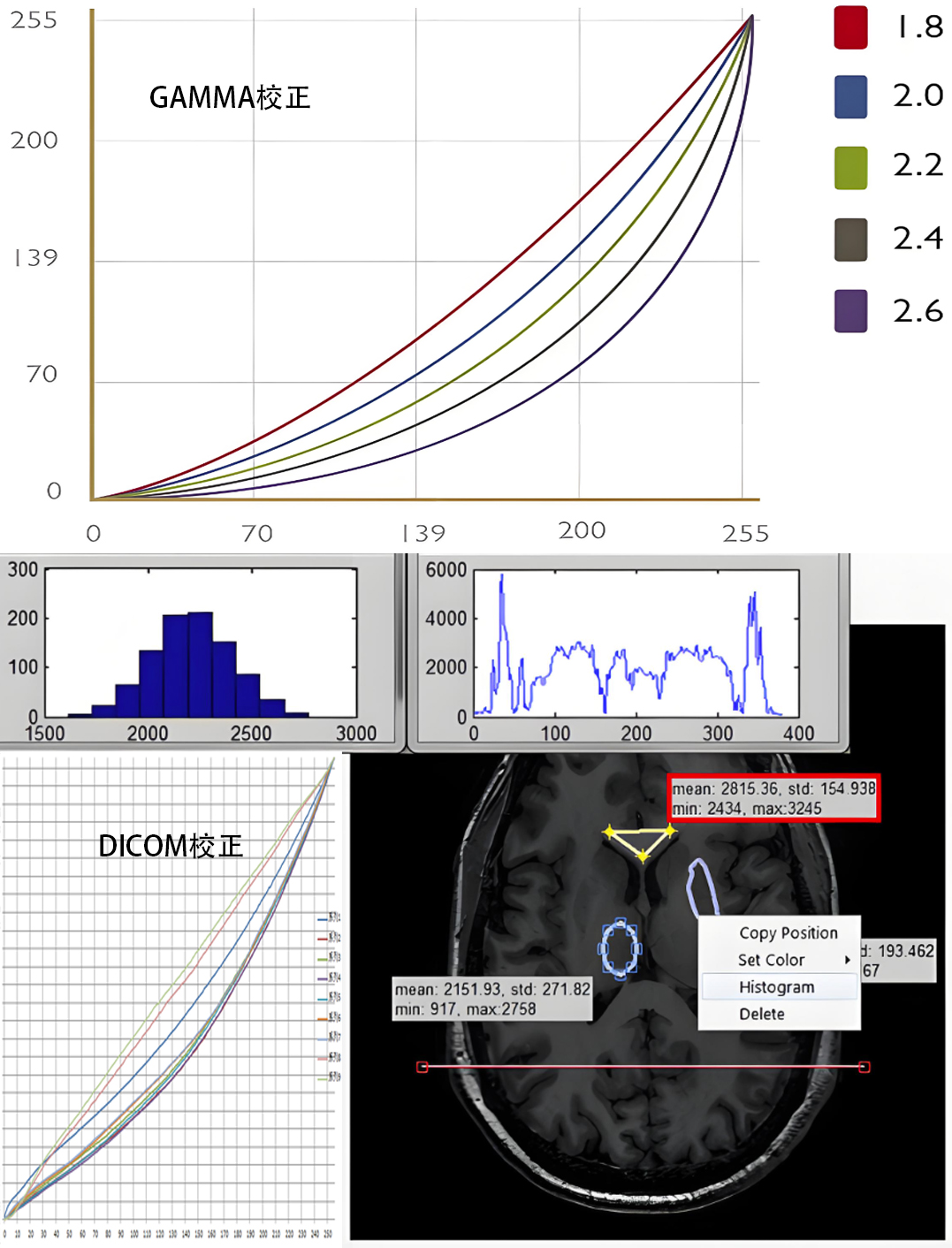

       在暗室环境中，显示器/液晶面板点亮预热半小时，CI800分光辐射亮度计固定在固定夹具上，使其测试光轴垂直显示屏表面，探头距离显示器表面距离在200mm左右/或测量口贴紧显示屏。控制显示器面板显示不同的颜色， CI800分光辐射亮度计可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

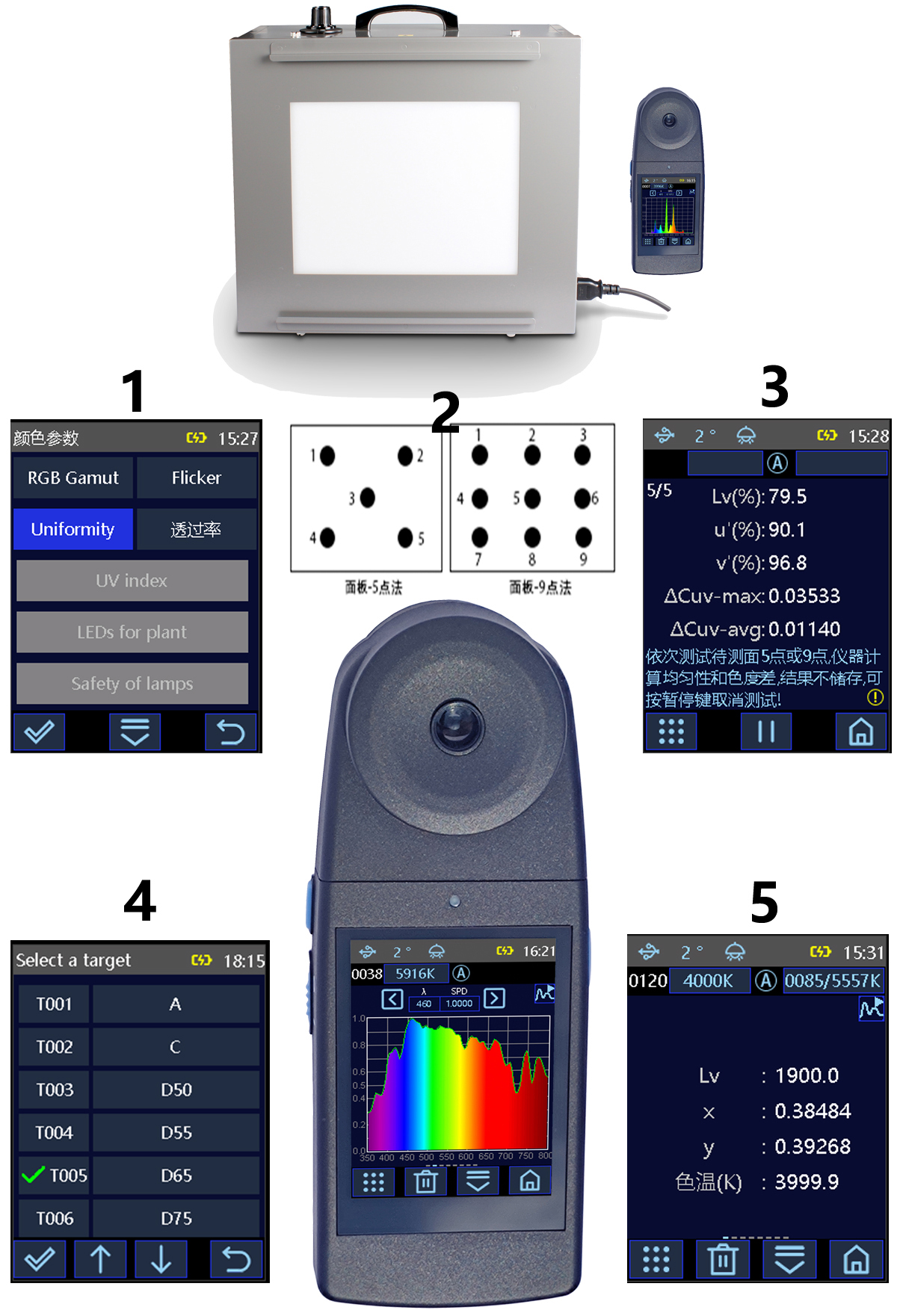

3.3 透射标准光源箱/显示面板亮度、色温、显色指数、均匀性测量

       透射标准光源箱核心技术指标包括以下几个：光源光谱分布的标准性、光源亮度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，均匀性大于80%等。CI800分光辐射亮度计可以非常便捷的测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。

3.4透过率测试

       透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。常见的透过率仪通常用LED光源或者卤钨灯做为照明光源，从测试结果来看，照明光源不同对透过率测试结果是有一定影响的，通常会影响到5%左右。透过率仪最理想的照明光源是D65标准照明光源，很多标准和文献里面有明确说明。D65标准照明光源是平均北半球的日光光谱，人们最为熟悉，那么在这种条件测试的透过率非常有典型，也容易被接受，比如户外玻璃、UV防晒眼镜等相关的标准都明确说明。然而市面常见的透过率仪所用光源与D65标准照明光源相差甚远，所以其测试结果通常不是特别理想。

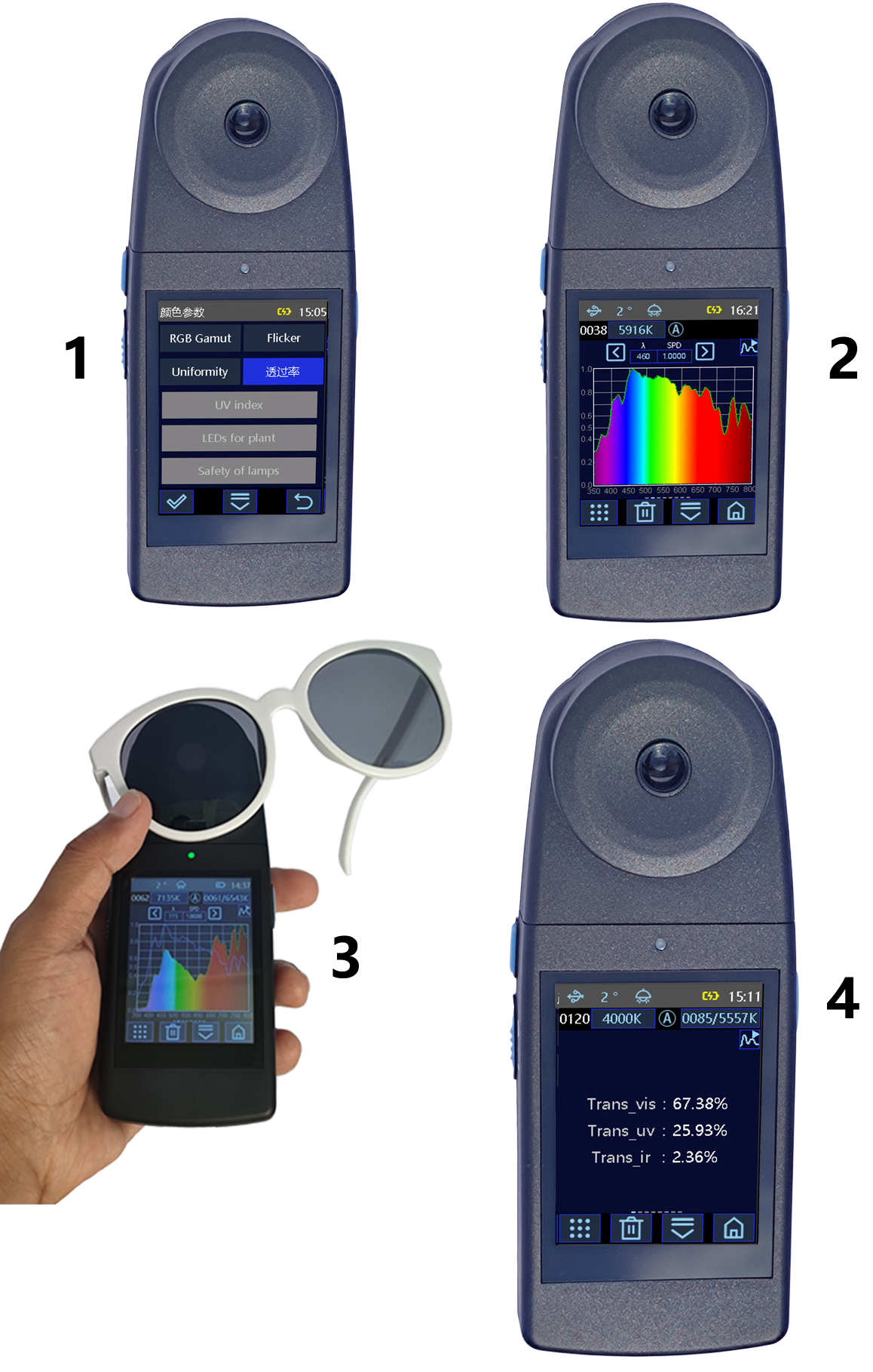

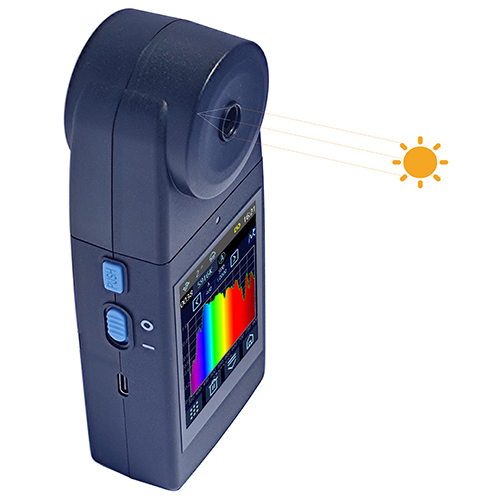

      CI800分光辐射亮度计可以采用户外太阳光（最大程度上接近D65标准照明光源)做为照明光源，通过两次测试，非常方便的测试眼镜、建筑玻璃在D65标准照明光源条件下的透过率测试。

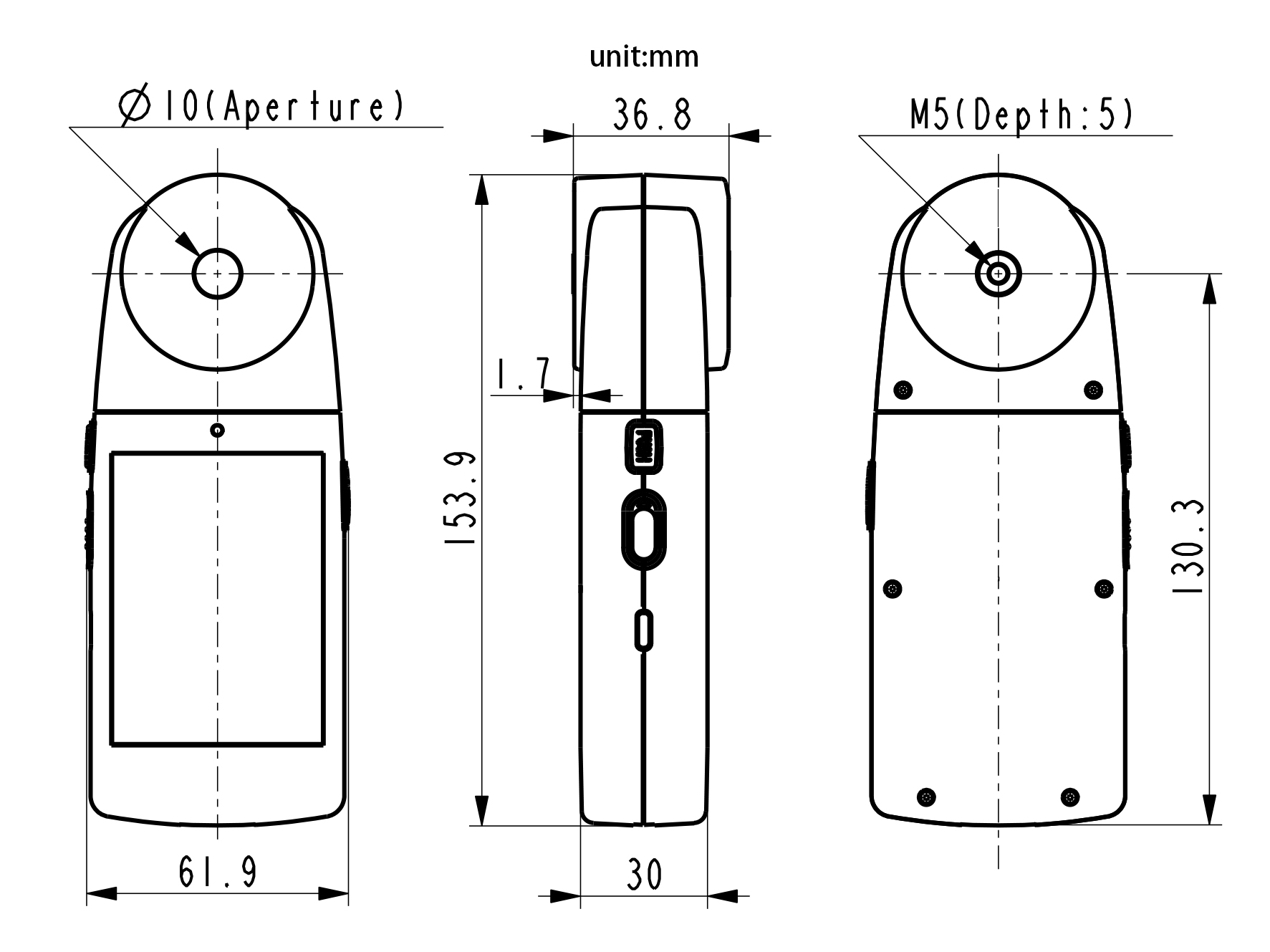

四 结构尺寸

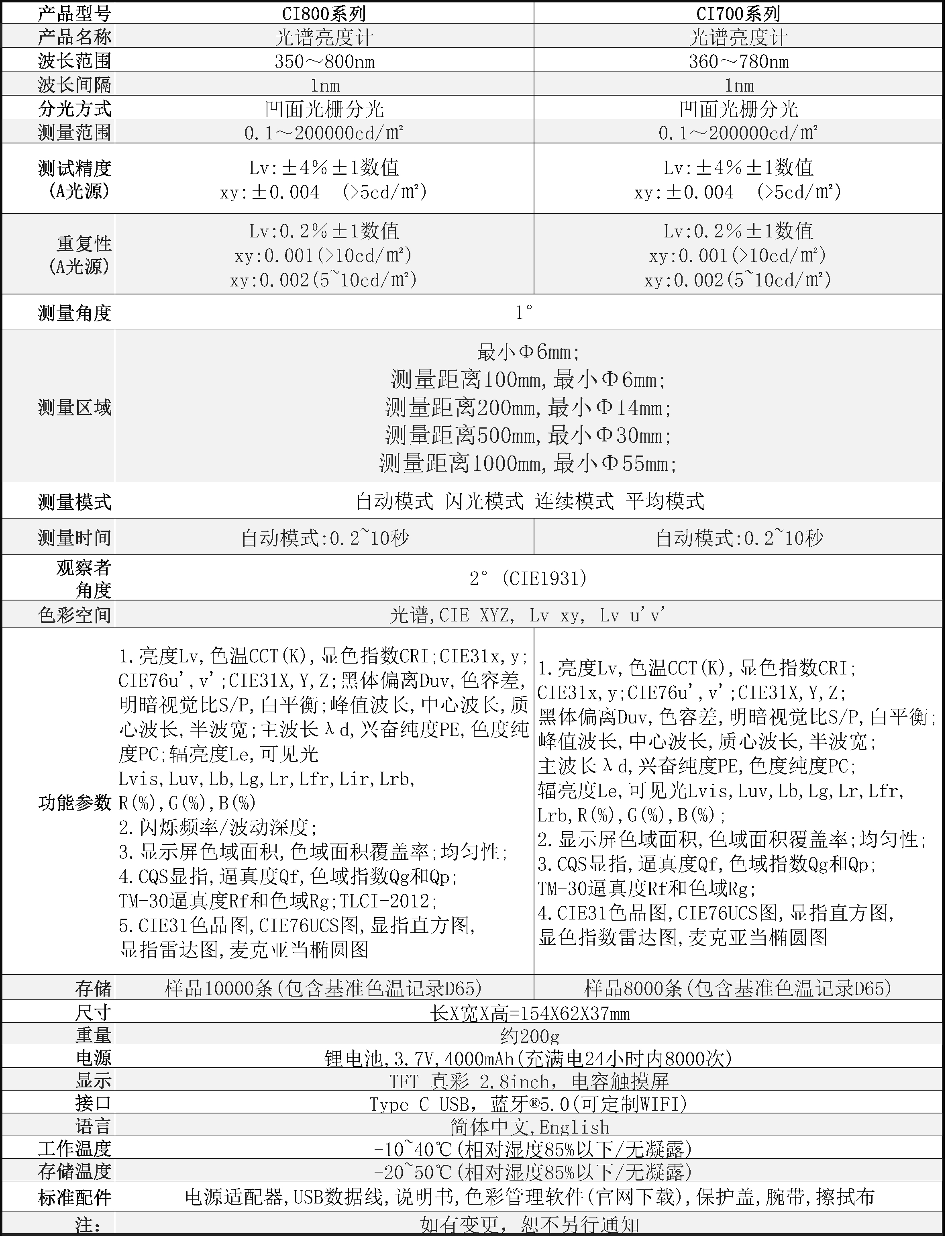

五 技术参数
