一 产品介绍

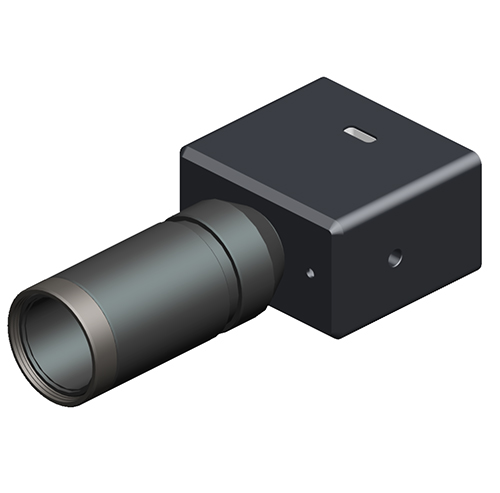

CI808S光谱色彩分析仪是荟彩公司独立开发的完全拥有自主知识产权的国产便携式色彩分析仪。仪器采用高精度凹面光栅作为分光元器件，可采集360～780nm波长范围的光源辐射亮度光谱，输出1nm间隔辐亮度光谱，1°测量角度，最小测量区域Φ27mm，测量量程最高可达200000 cd/㎡。

仪器配置1.14吋TFT彩屏、800mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

仪器有单次测量和连续测量测量模式，可单机测量，还可通过USB或蓝牙连接电脑或APP进行测量；功能强大，操作简单。

仪器在以下方面存在广泛用途：显示器、亮度色品坐标检测、自动化检测光源模块或环境光的应用场合；商场/学校/工厂/市政工程照明光源、红绿灯评估；多媒体行业CRI显色指数、CQS逼真度和色域等参数测量。

二 产品特点

1.采用高精度凹面光栅作为分光元件，256像元CMOS作为探测器，结构节凑；可测量波长360～780nm范围内环境光、闪烁光源的辐射亮度光谱；测量精度高，0.2nm波长准确度，1nm光谱输出。与传统XYZ滤光片色彩亮度计相比，不存在CIE XYZ响应函数的适配误差，测量准确。

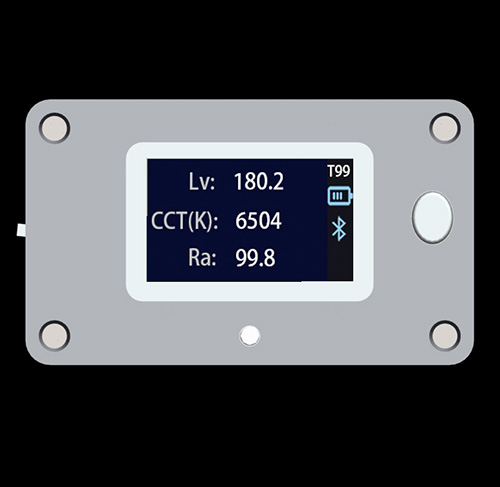

2.仪器采用物联网级MCU处理器，配置1.14英寸TFT彩屏，可存储2000条记录数据，操作简洁，便于拓展和二次开发。

3.仪器配置800mAh锂离子电池，TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

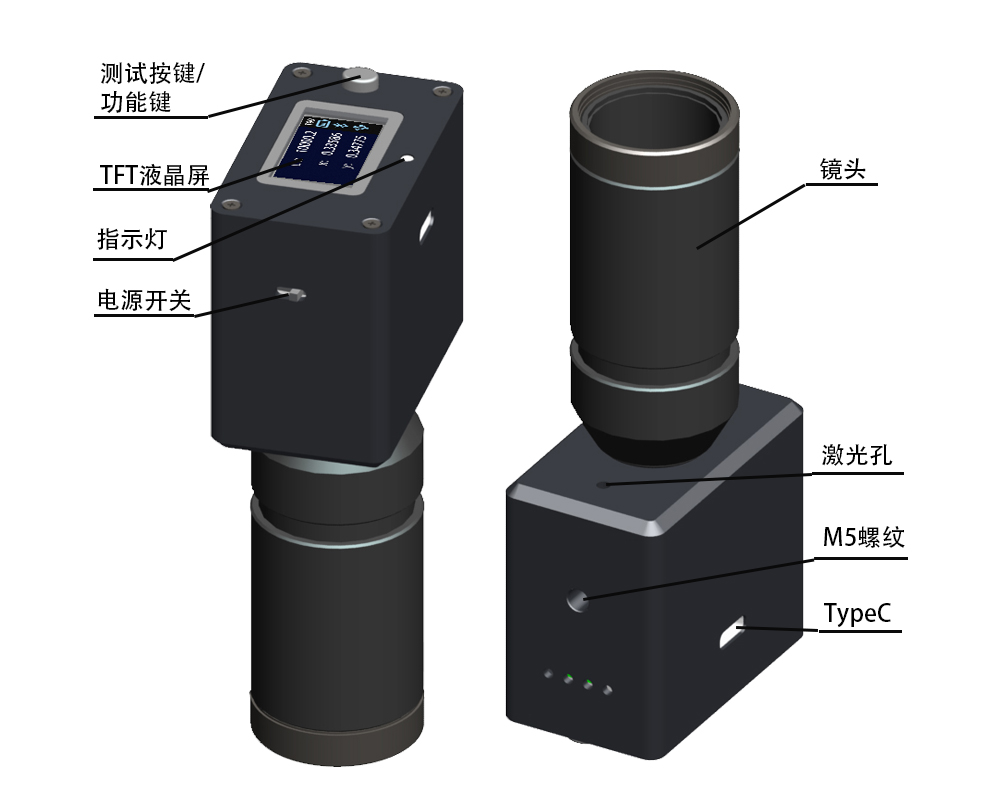

4.小巧的外观设计，便捷的各种接口设计，易于作为物联网一环，嵌入其他模块使用。有650nm激光辅助测量定位，使用便捷。

5.可测试亮度、色温、显色指数、峰值波长、S/P、透过率、白平衡、CQS、TM-30等参数，应用广泛。（注:部分参数通过上位机实现）

6.在LCD液晶屏、LED指示灯牌、电视多媒体、LED照明行业、工程照明等方面有广泛应用。

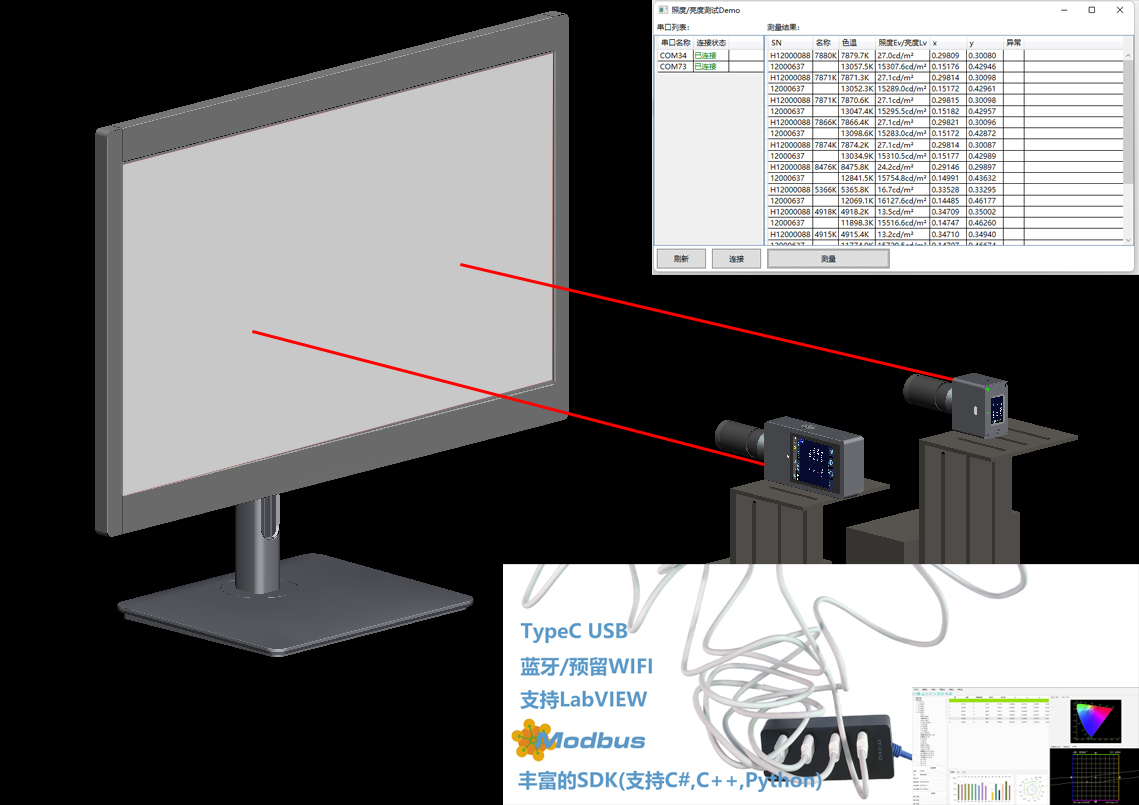

7.多台亮度计可通过USB或蓝牙便捷的连接在同一台电脑进行同步测量和控制。

8.专业的PC端上位机软件，丰富的SDK（支持C#、C++,Python、LabView等平台）。

三 行业应用

3.1 显示器/液晶面板亮度、色品坐标、色域测量

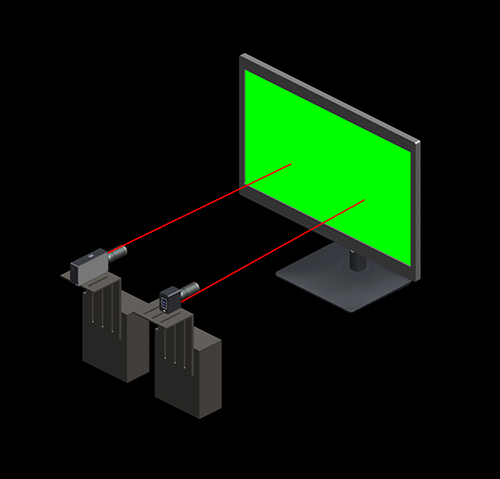

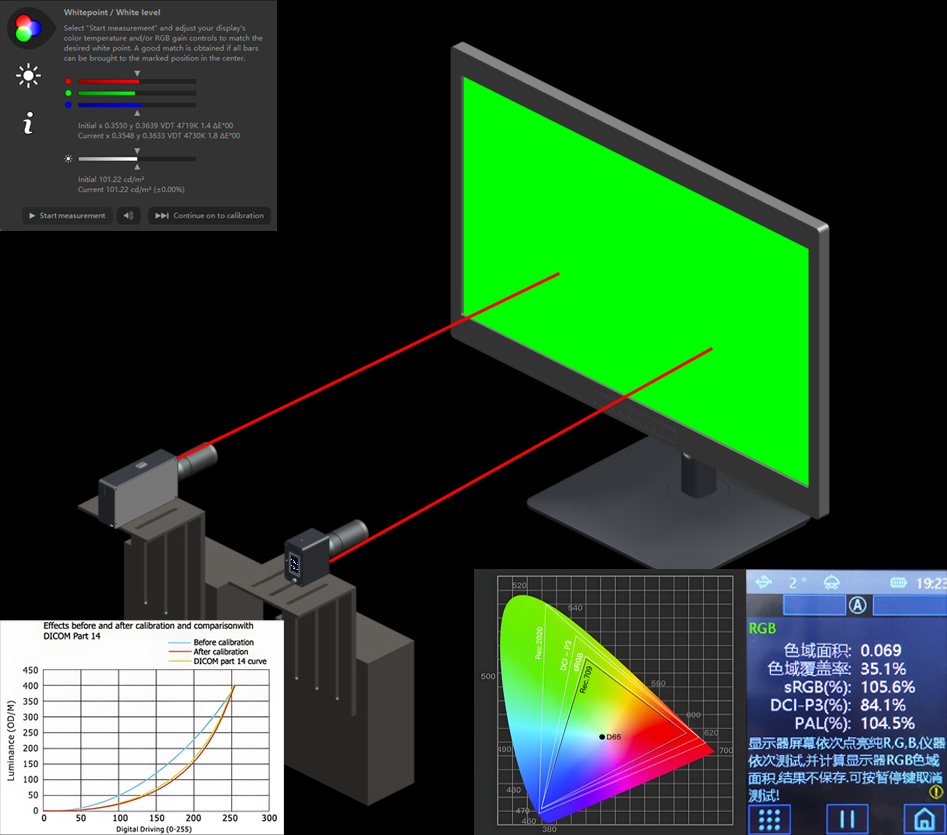

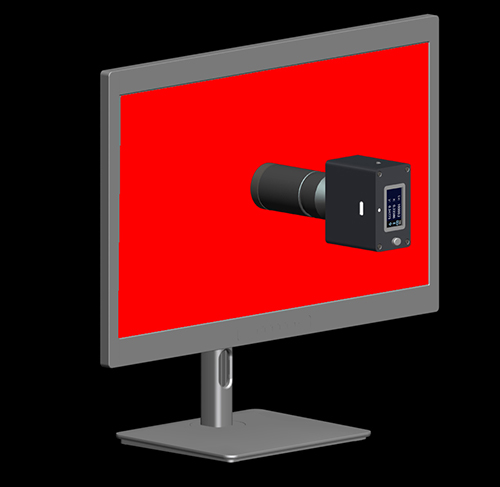

在暗室环境中，显示器/液晶面板点亮预热半小时，CI808光谱色彩分析仪固定在固定夹具上，使其测试光轴垂直显示屏表面，探头距离显示器表面距离在30mm左右/或测量口贴紧显示屏。控制显示器面板显示不同的颜色，CI808光谱色彩分析仪可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

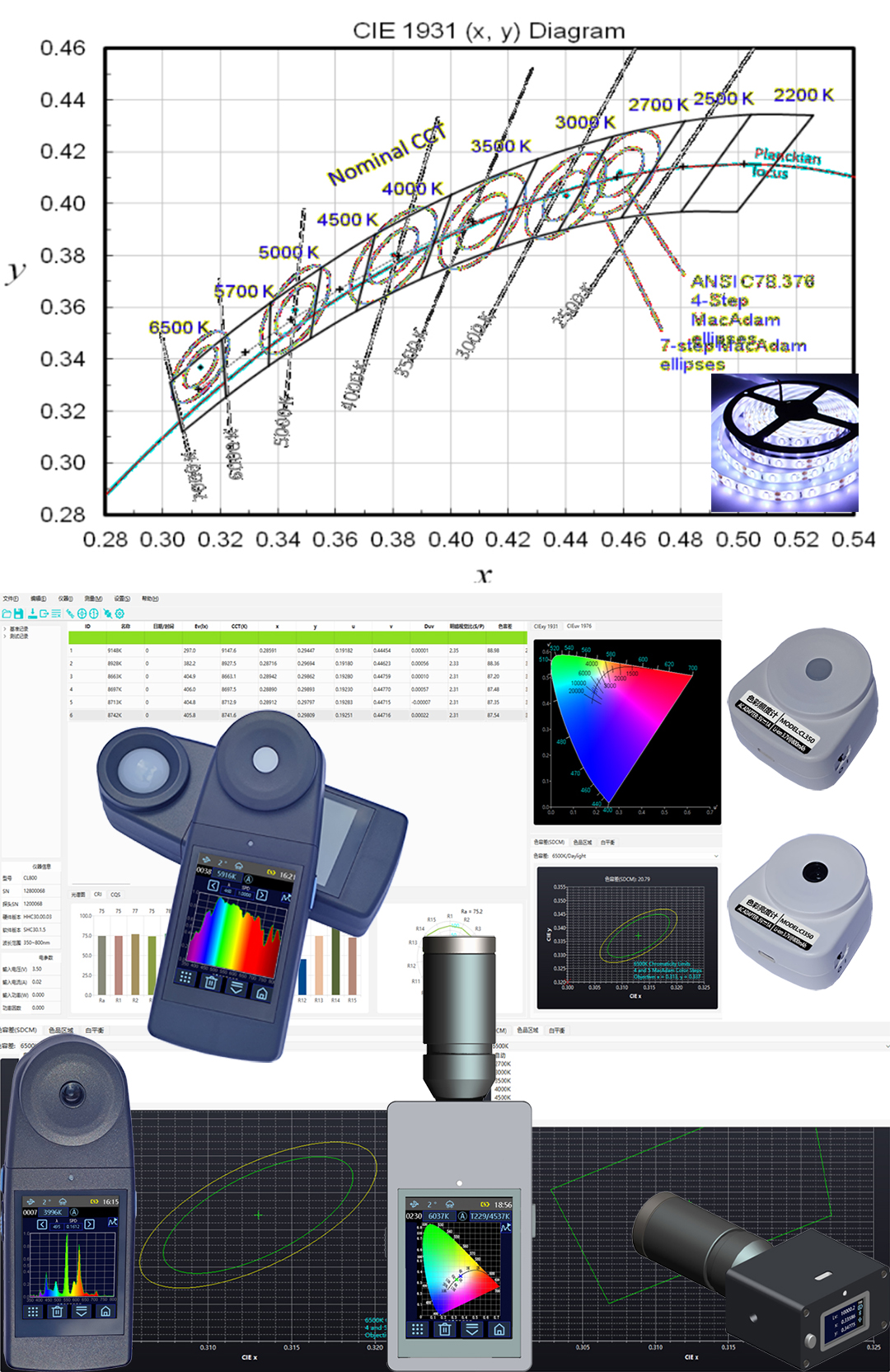

3.2 LED光源、固态照明、光谱、亮度、色温、显色指数、主波长、S/P测试

CI808光谱色彩分析仪单机仪器可轻松实现光谱、亮度、色温、显色指数、主波长、明暗视觉比、峰值波长、闪光灯测量等参数测量等。

色彩分析仪搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.3 LED户外广告屏色品坐标、色域、亮度同步测量

大尺寸的LED显示屏或者LCD液晶屏通常由小的显示模组拼合而成，由于小尺寸显示模组及驱动模块的差异导致拼合的大显示屏的一致性和均匀性变差，这时需要根据不同显示模组的显示特性对驱动电路和色域映射做适配，以保证拼合的大显示屏显示均匀。

CI808S色彩分析仪采用光栅分光的方法测量显示屏的光度参数，测试数据精准，没有XYZ响应适配误差。

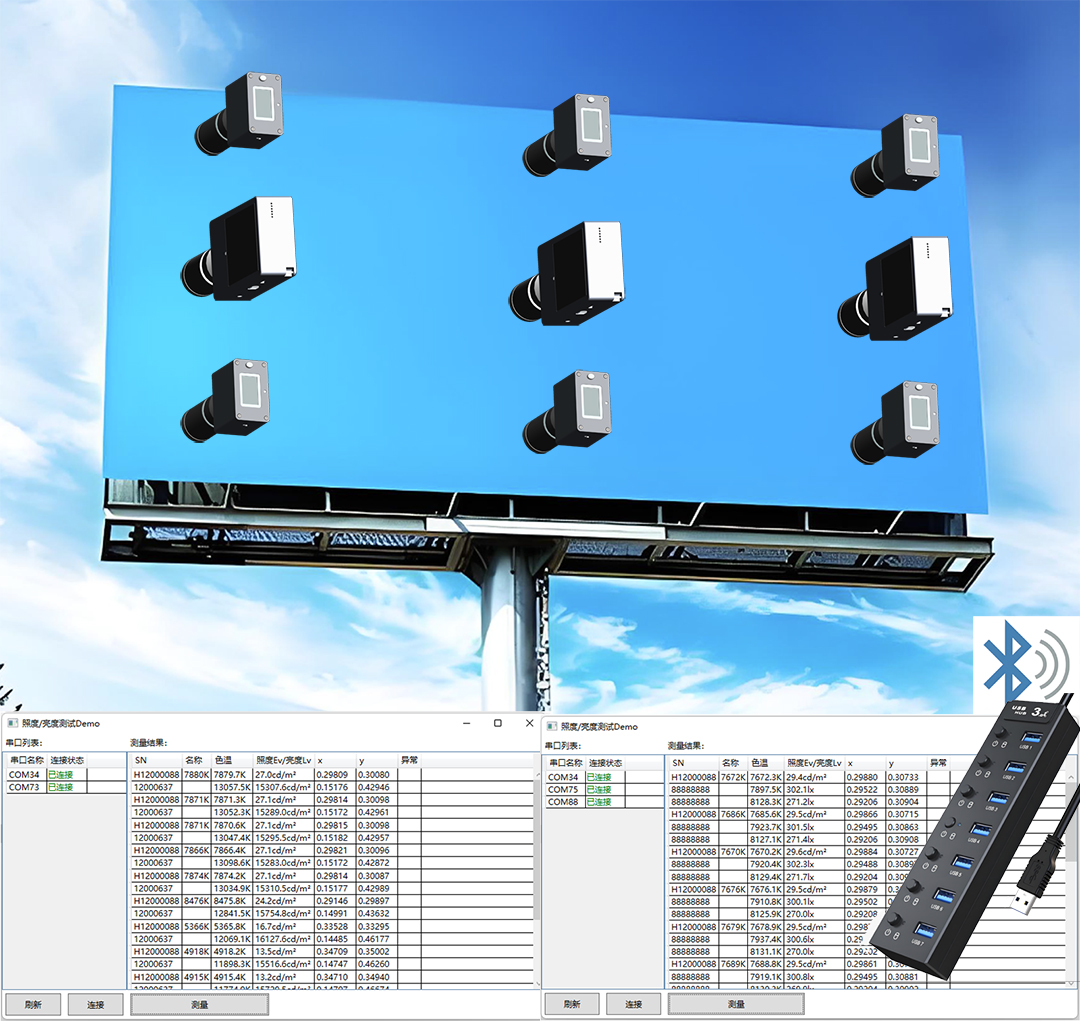

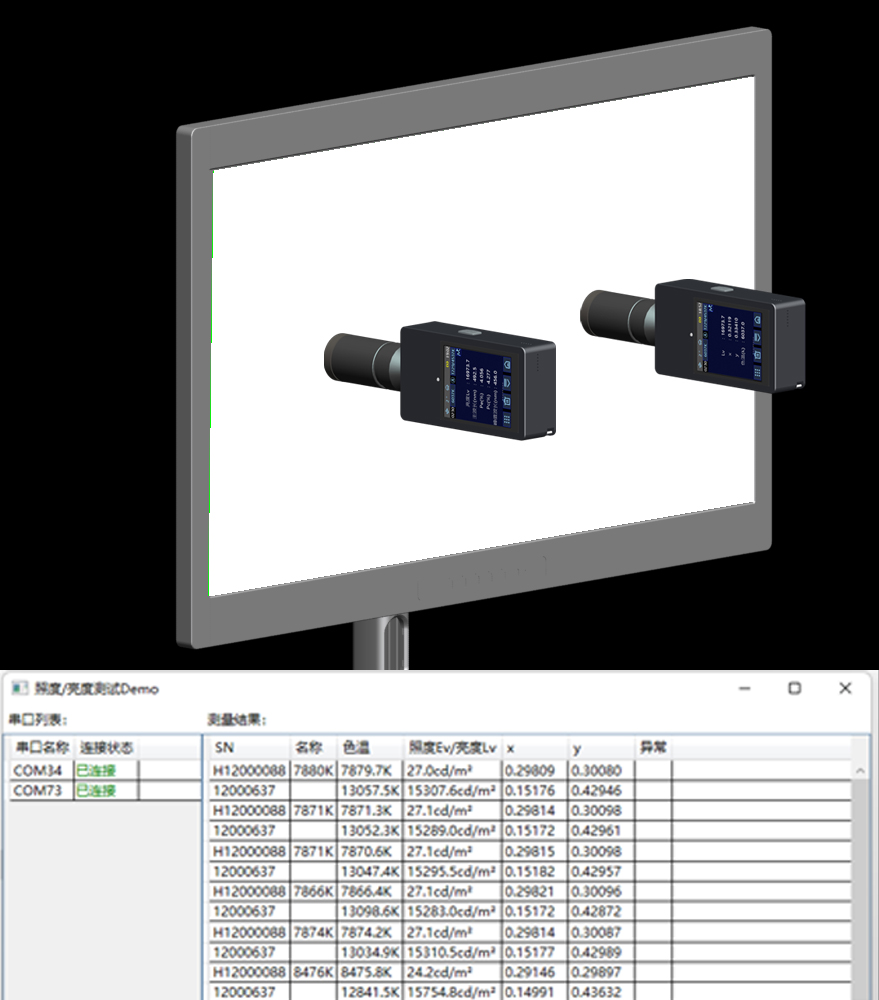

可以将多台CI808S分别固定在小尺寸显示模组中心，主控电脑用专门的同步测试工具软件，通过USB数据线或蓝牙控制多台CI808S进行同步测试。主控电脑控制显示器显示不同的颜色，并控制CI808S进行光度数据采集，然后进行对各小尺寸显示模组的显示参数特性化，进而分别进行特性化适配，从而达到使拼合后的大显示屏显示一致和均匀。

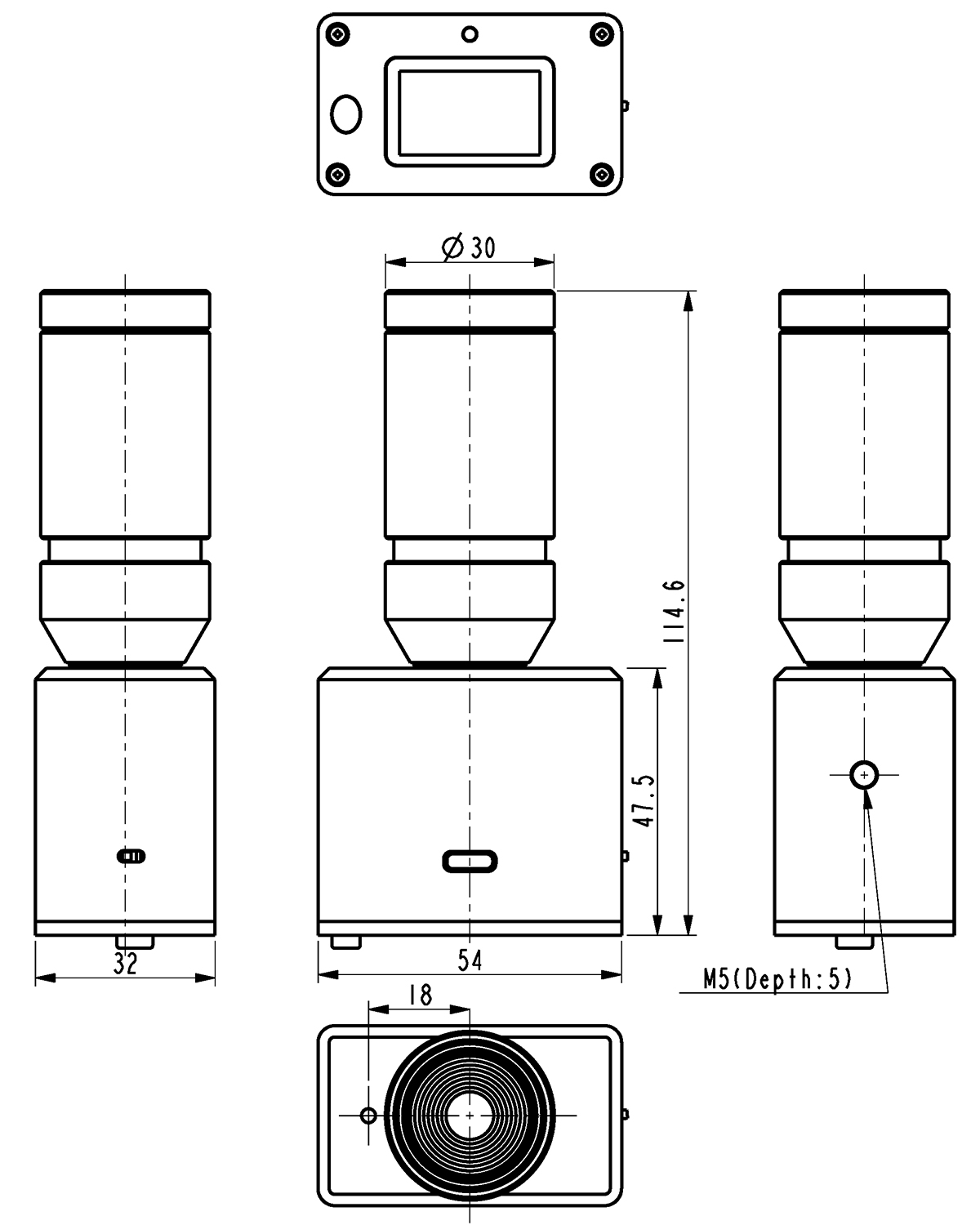

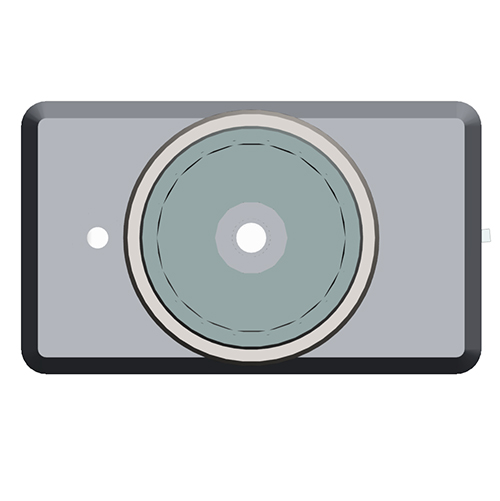

四 结构尺寸

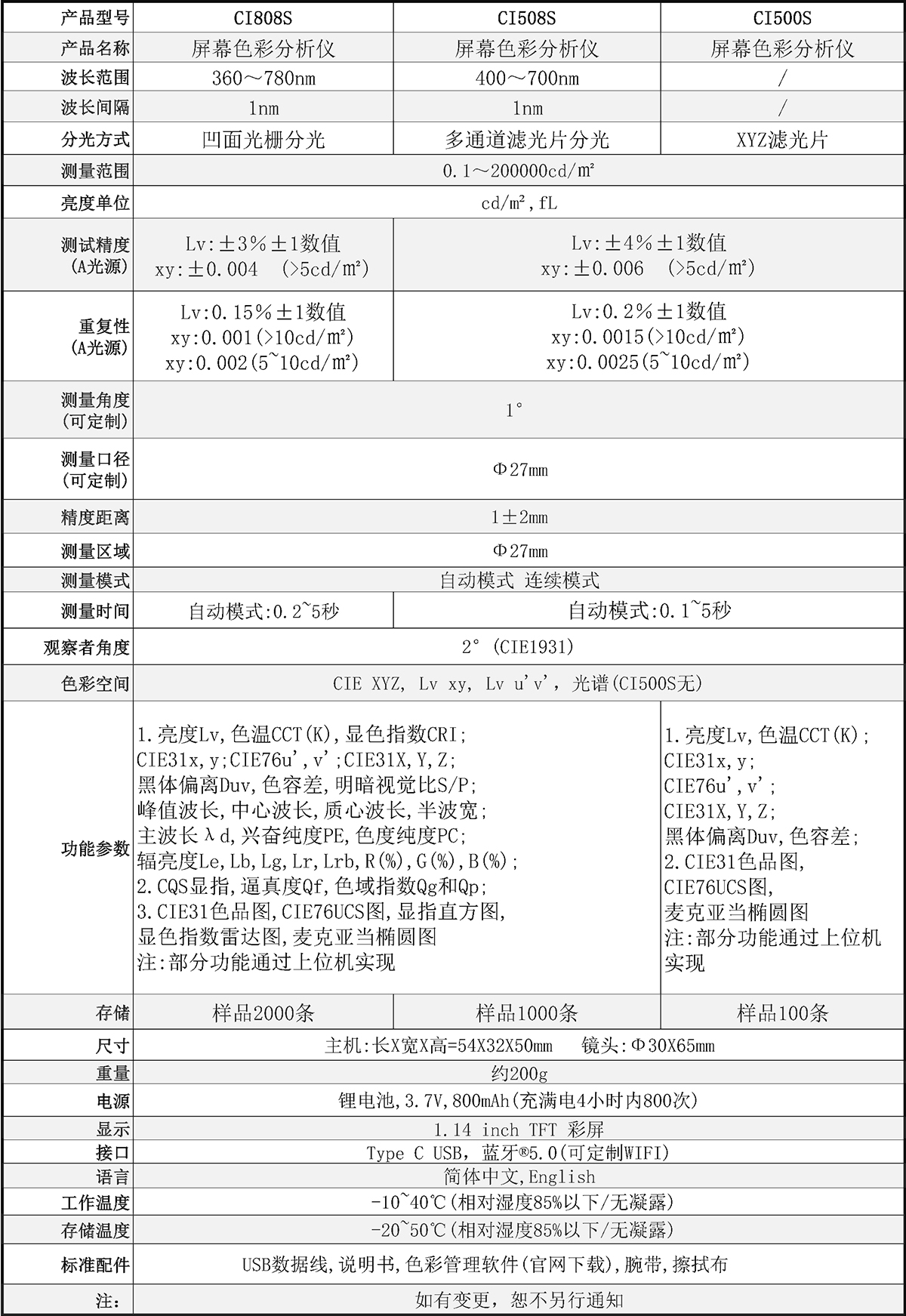

五 技术参数
