一 产品介绍

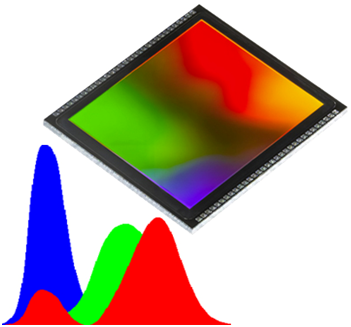

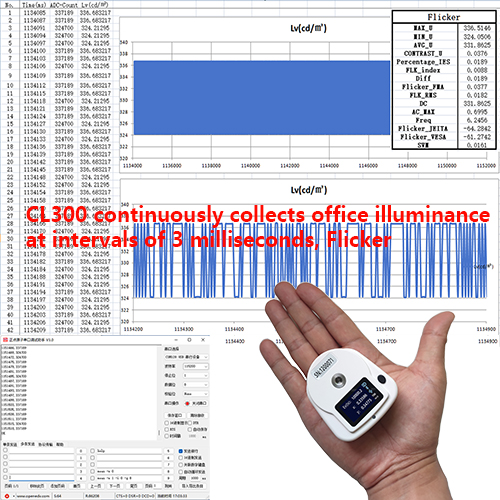

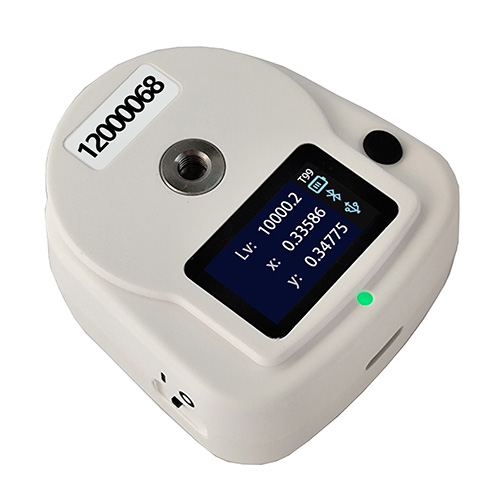

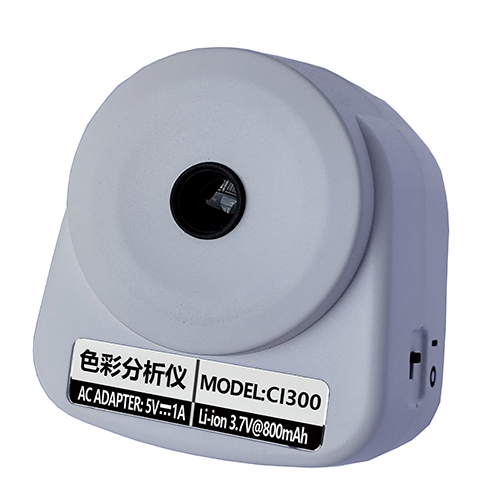

      CI300色彩分析仪是荟彩公司独立开发的完全拥有自主知识产权的国产微型色彩分析仪。仪器采用CIEXYZ滤光片+CMOS传感器的方式进行光信号采集，可测量400～700nm波长范围的光源亮度、色温、色品坐标、主波长等指标，1°测量角度，最小测量区域Φ6mm，测量量程最高可达100000 cd/㎡，测试速度快，最快采集周期为3毫秒。

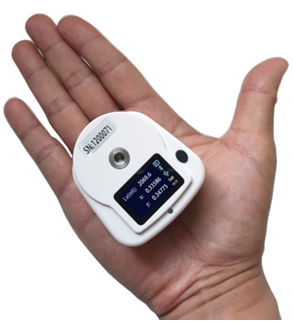

      仪器配置1.14吋TFT彩屏、800mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

      仪器有单次测量和连续测量测量模式，可单机测量，还可通过USB或蓝牙连接电脑或APP进行测量；功能强大，操作简单，性价比高，通过HCAL软件校正，在特定应用行业，可打较高测量精度（亮度平均偏差3%，平均色品坐标xy误差在0.003以内）。

      仪器在以下方面存在广泛用途：显示器、亮度色品坐标检测、自动化检测光源模块或环境光的应用场合；作为光检测模组嵌入到其他设备内部的场合，LED照明光源以及各种发光模组光度参数测量；商场/学校/工厂/市政工程照明光源、红绿灯评估。

二 产品特点

      1. 采用CIEXYZ滤光片+CMOS探测器的方式实现400～700nm范围内环境光/LCD屏的亮度、色品坐标、色温的测量，性价比高。通过HCAL软件校正，在特定测量范围内（比如LCD平板，LED灯箱），可达较高测量精度（亮度平均偏差3%，平均色品坐标xy误差在0.003以内）。

      2.仪器采用物联网级MCU处理器，配置1.14英寸TFT彩屏，可存储99条记录数据，操作简洁，便于拓展和二次开发。

      3.仪器配置800mAh锂离子电池，TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

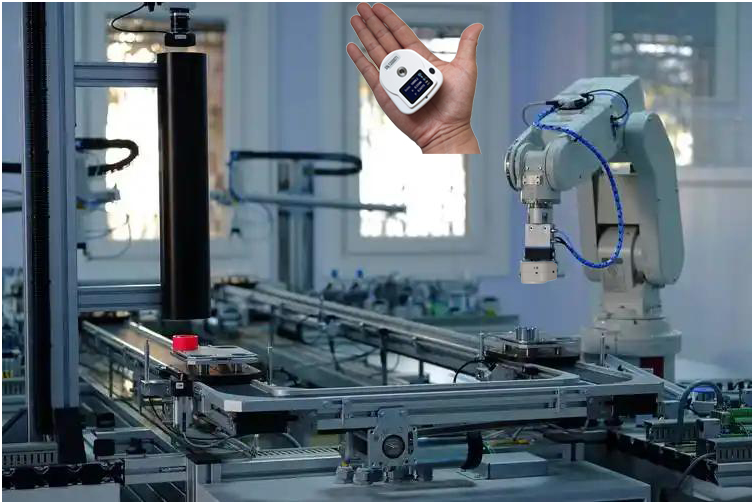

      4.小巧的外观设计，便捷的各种接口设计，易于作为物联网一环，嵌入其他模块使用。

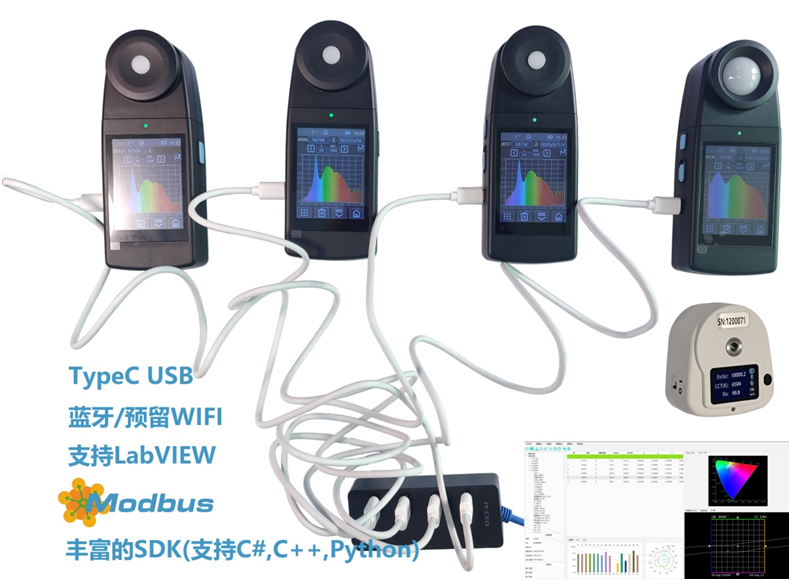

      5. M5公制不锈钢螺母，支持串口、Modbus、蓝牙通讯，有丰富的SDK开发包，可快捷部署在C++、C#、Python、LabVIEW平台上运行，在自动化行业有广泛应用。

     6.可测试亮度、色温、色品坐标、主波长、色纯度、色容差等参数，应用广泛（参照技术规格书）。

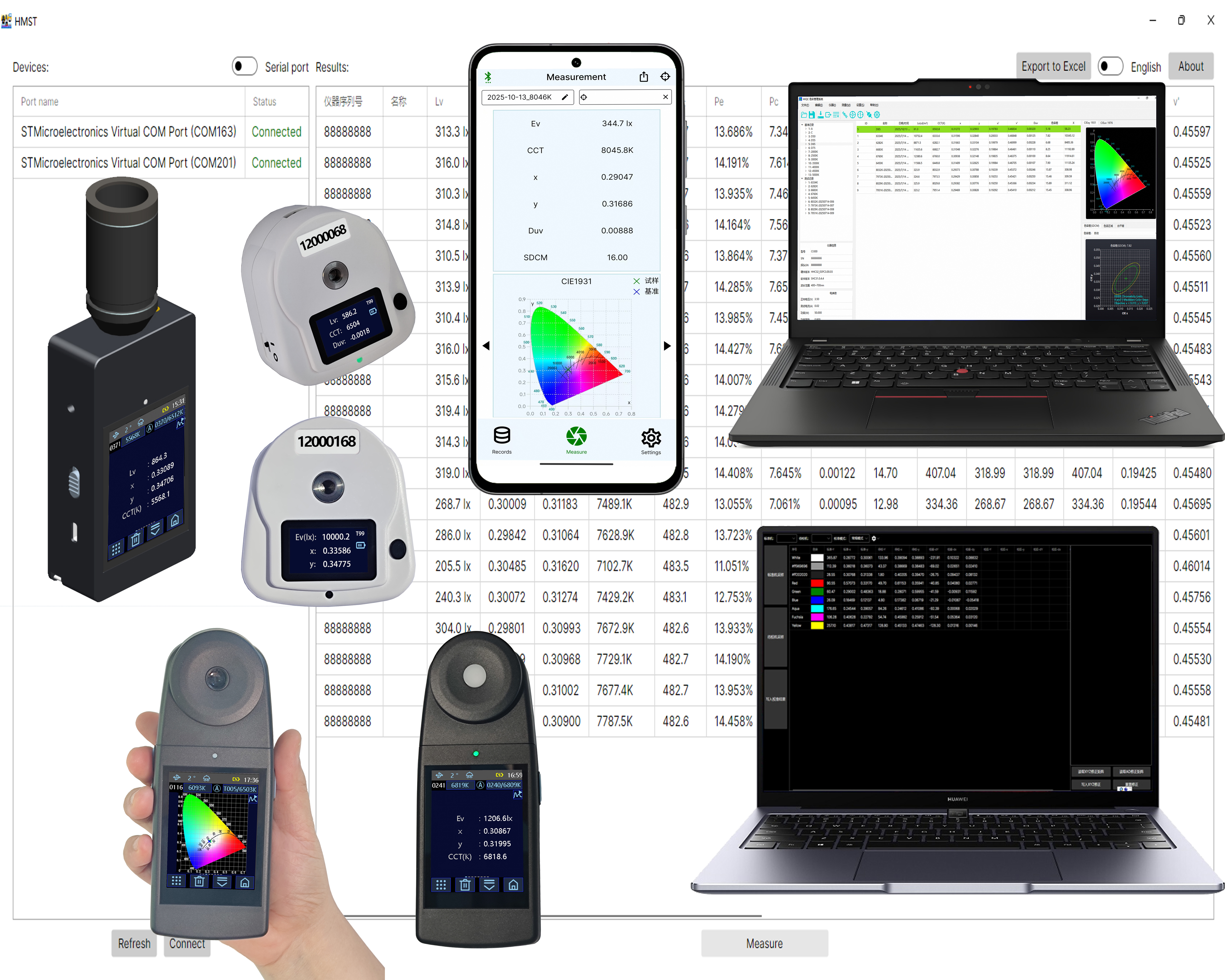

     7.专业的PC端上位机软件，丰富的SDK（支持C#、C++、Python、LabView等平台），配套HCAL色彩校正软件。

三 行业应用

3.1 液晶面板和固态照明的亮度、色温、色品坐标、主波长、光通量测试

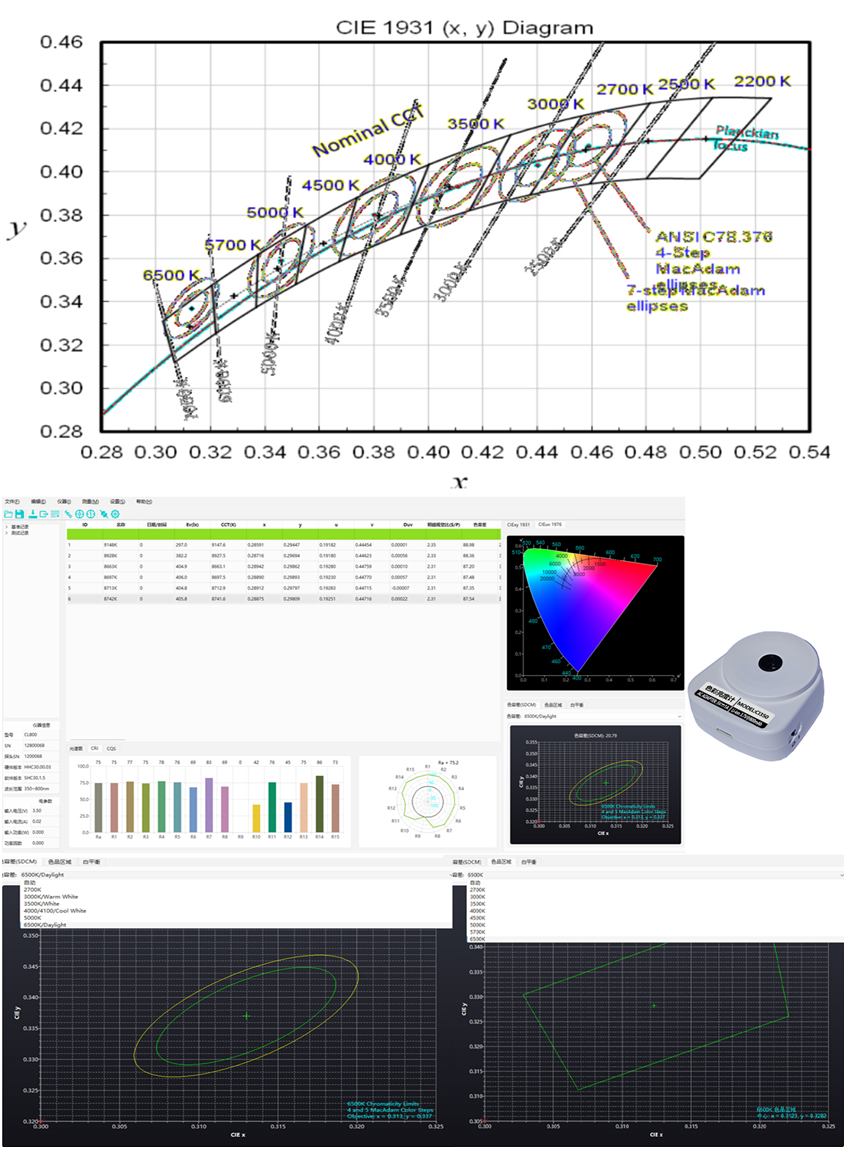

     CI300色彩分析仪单机仪器可轻松实现亮度、色温、色品坐标、主波长、颜色纯度等参数测量。亮度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.2 显示器/液晶面板亮度、色品坐标测量

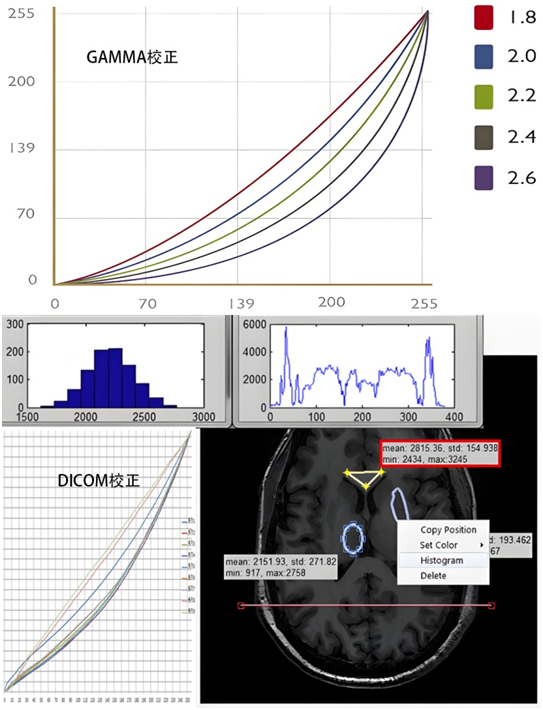

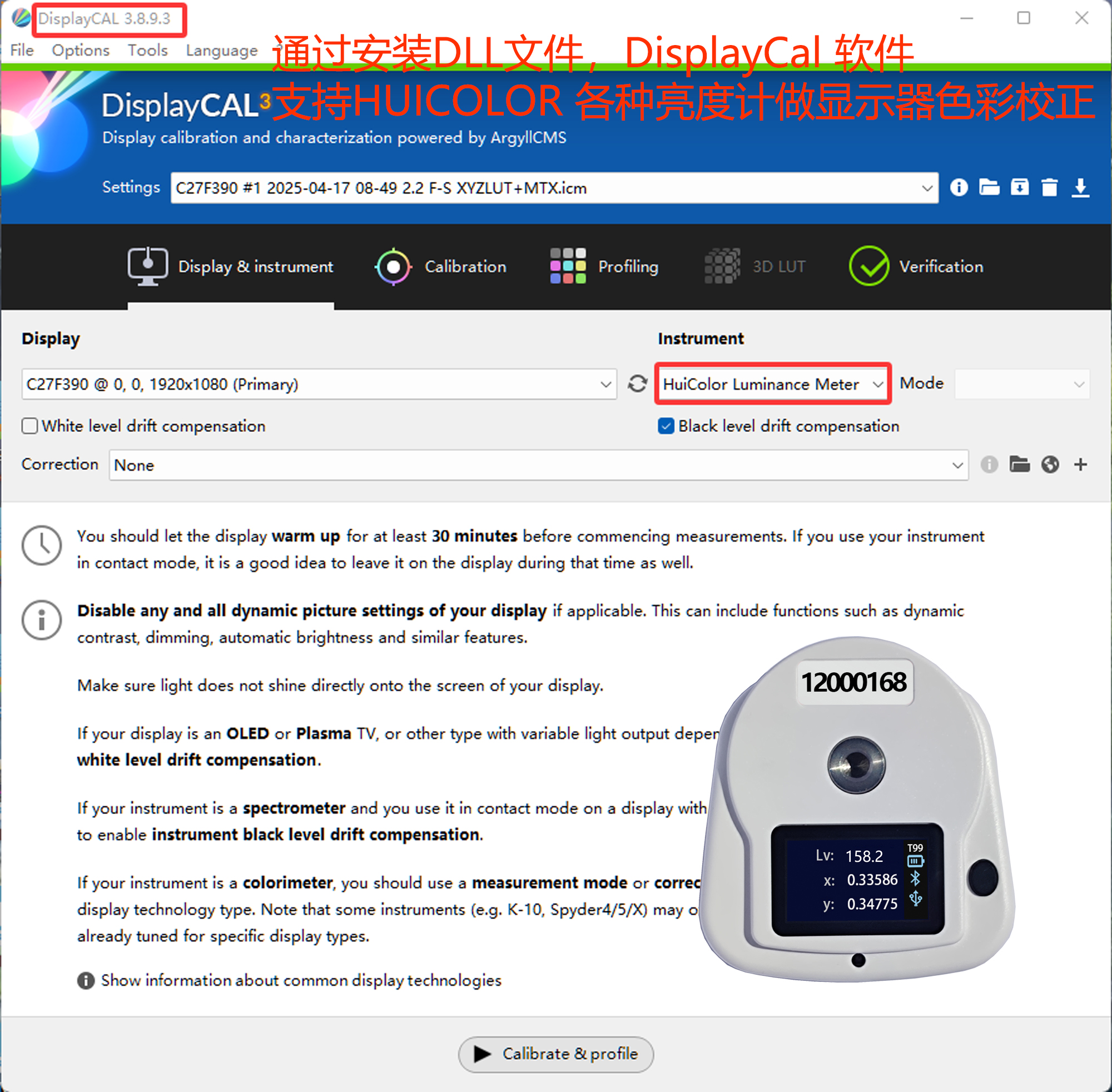

      显示器/液晶面板点亮预热半小时，CI300色彩分析仪测量口贴紧显示屏表面/或留一定距离（光轴垂直显示器表面），控制显示器/液晶面板显示不同的颜色；CI300色彩分析仪可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱，进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

3.3 亮度和色品坐标校正的高性价比测试

      液晶面板/OLED面板/miniLED面板行业对亮度、色品坐标和色域，精度要求比较高，并且要和特定品牌仪器（标准机）数据保持一致。采用镀膜滤光片式+CMOS /PD硅光电池类的探测器测试原理的照度计/亮度计通常会存在CIEXYZ适配误差，会导致这种类型的照度计/亮度计的测试精度和数据一致性略差。

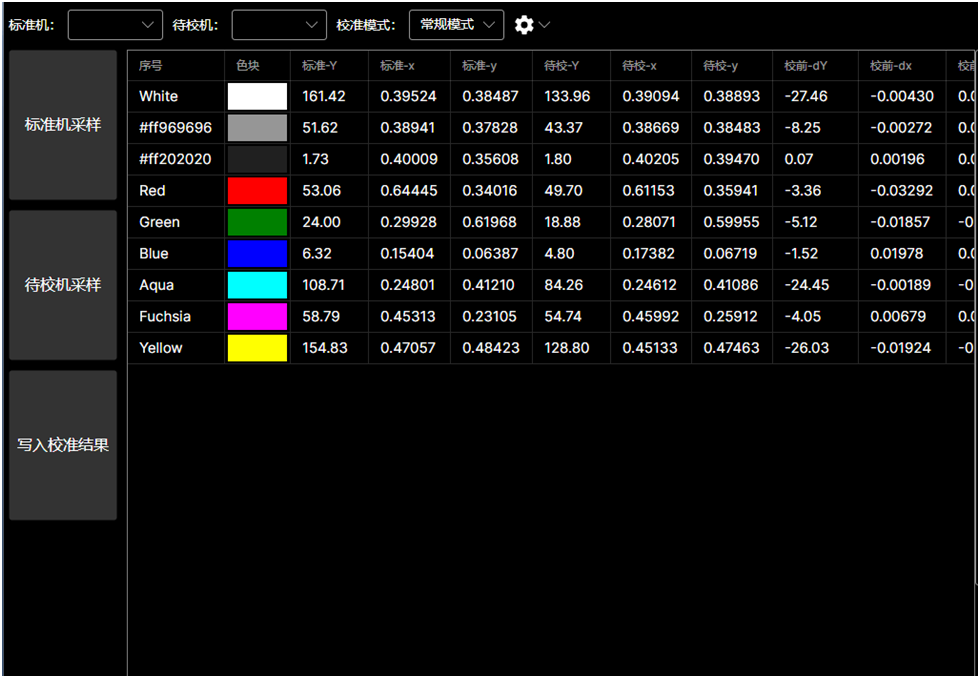

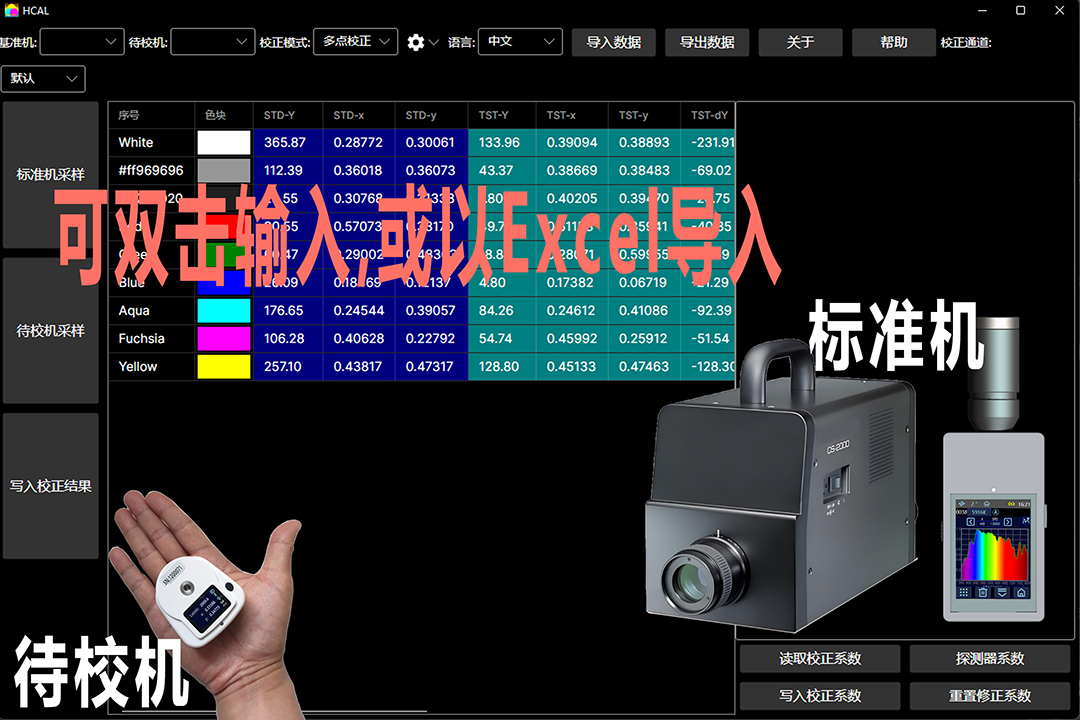

      在这种情况下，可以用荟彩公司提供的免费HCAL色彩校正软件对该类型的照度计/亮度计用进行校正，如果校正合理，测试该类型的面板样品，与标准机测试数据对比（美*达CA410,CS2000,CS3000,CL500A,拓*康的BM7,和HUICOLOR公司的光谱亮度计/照度计），校正后的照度计/亮度计通常亮度精度可以达到3%、平均色品坐标xy误差在0.003。

      HCAL色彩校正软件支持单点校正、多点校正、以及复合校正，以满足各种应用场景，公司可授权购买仪器的公司长期使用。通过高端设备和经济型设备搭配使用，满足产线各种实际需求。

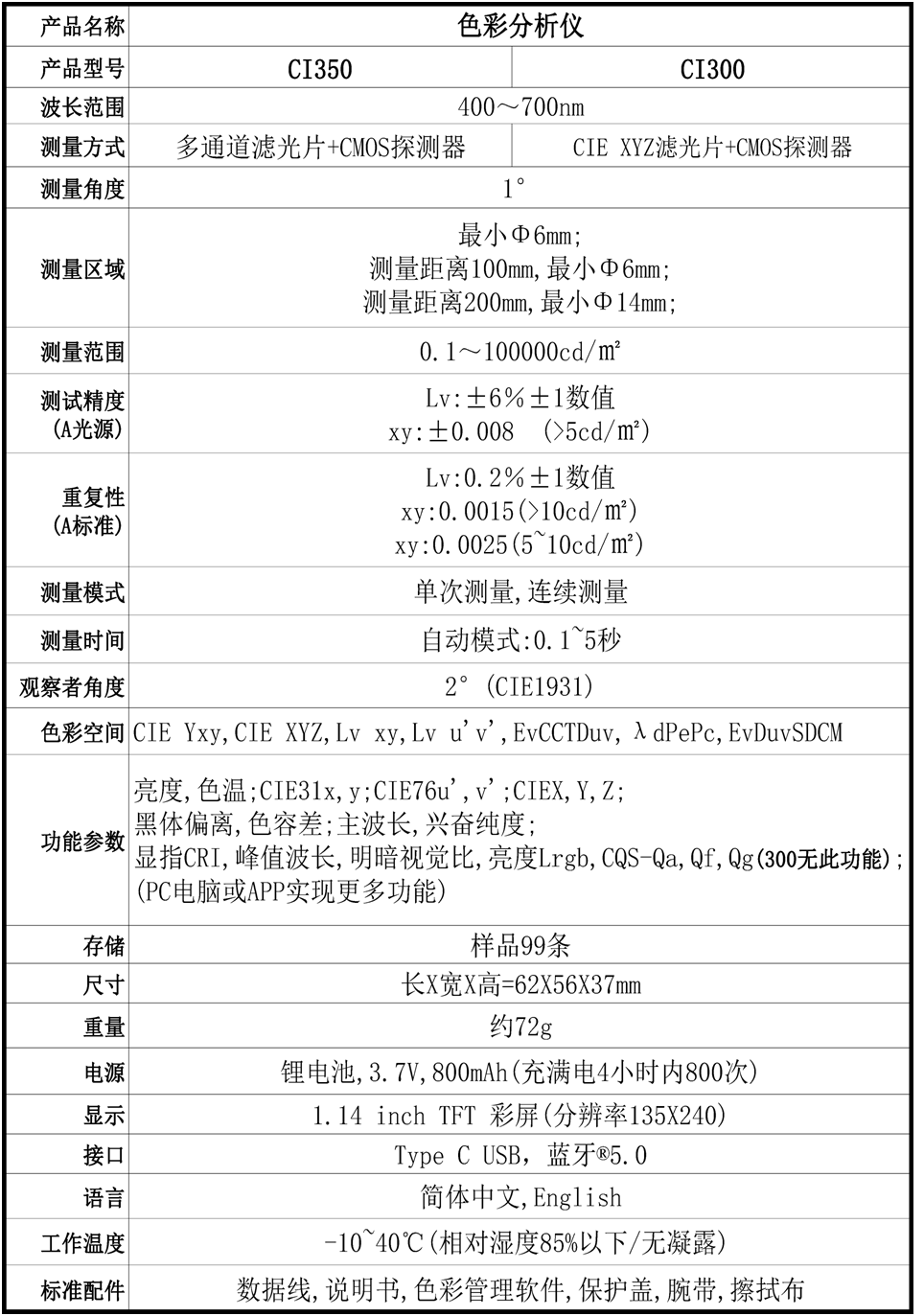

四 技术参数

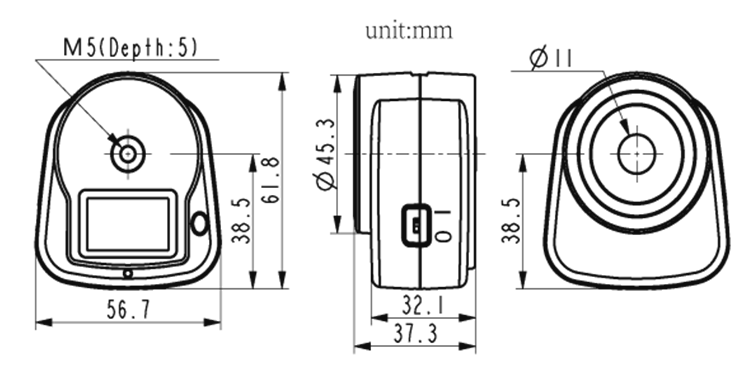

五 结构尺寸
