一 产品介绍

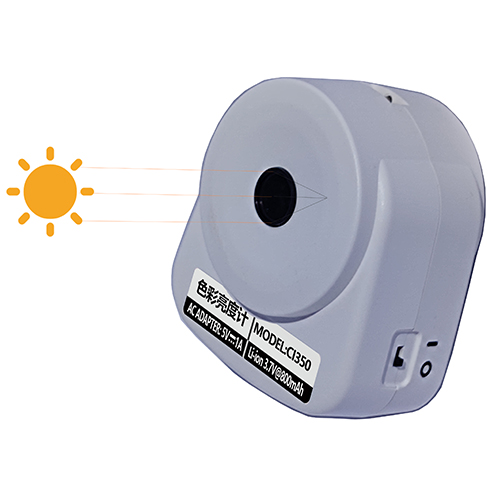

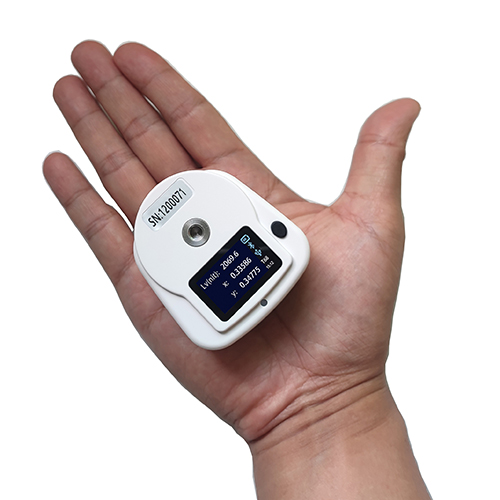

      CI350色彩亮度计是荟彩公司独立开发的完全拥有自主知识产权的国产微型亮度计。仪器采用多通道滤光片作为分光元器件，可测量400～700nm波长范围的光源辐亮度光谱、亮度、色温、显色指数等指标，1°测量角度，最小测量区域Φ6mm，测量量程最高可达100000 cd/㎡。

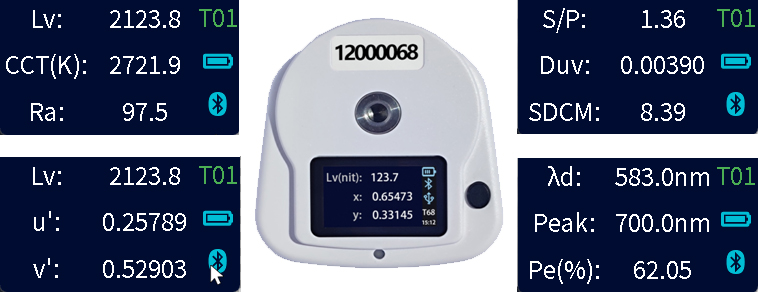

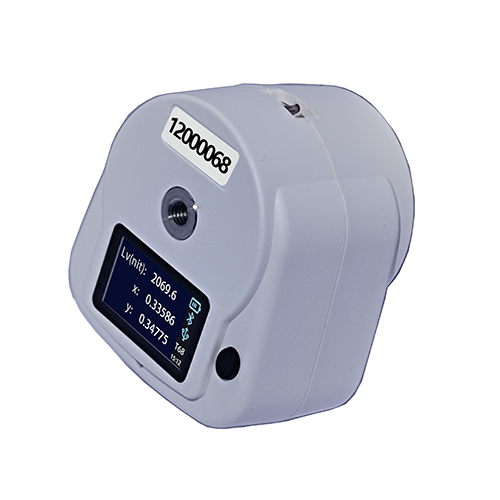

       仪器配置1.14吋TFT彩屏、800mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

       仪器有单次测量和连续测量测量模式，可单机测量，还可通过USB或蓝牙连接电脑或APP进行测量；功能强大，操作简单，性价比高。

       仪器在以下方面存在广泛用途：显示器、亮度色品坐标检测；自动化检测光源模块或环境光的应用场合；作为光检测模组嵌入到其他设备内部的场合； LED照明光源以及各种发光模组光度参数测量；商场/学校/工厂/市政工程照明光源；红绿灯评估；多媒体行业CRI显色指数、CQS逼真度和色域等参数测量。

二 产品特点

1. 采用多通道滤光片+CMOS探测器分光方式实现400～700nm范围内环境光、闪烁光源的辐射照度光谱采集，1nm光谱输出， 性价比高。同时仪器可采集峰值波长910nm，半波宽100nm的积分红外辐照度。

2.仪器采用物联网级MCU处理器，配置1.14英寸TFT彩屏，可存储99条记录数据，操作简洁，便于拓展和二次开发。

3.仪器配置800mAh锂离子电池，TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

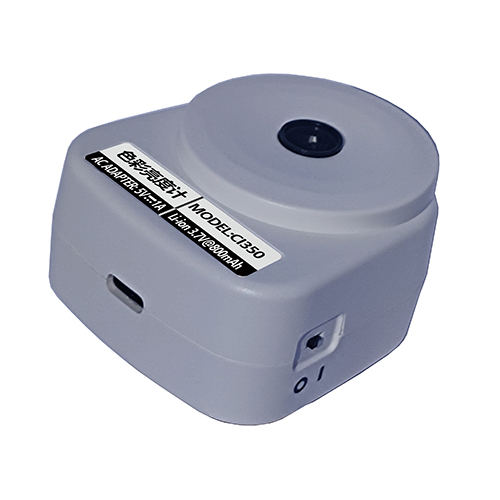

 4.小巧的外观设计，便捷的各种接口设计，易于作为物联网一环，嵌入其他模块使用。

5. M5公制不锈钢螺母，支持串口、Modbus、蓝牙通讯，有丰富的SDK开发包可快捷部署在C++、C#、Python、LabVIEW平台上运行，使其在自动行业有广发应用。

6.可测试亮度、色温、显色指数、色品坐标、主波长、峰值波长、色纯度、色容差、S/P、CQS等参数，应用广泛。

7.专业的PC端上位机软件，丰富的SDK（支持C#、C++、Python、LabView等平台）。

三 行业应用

3.1 LED光源、固态照明、光谱、亮度、色温、显色指数、均匀性测量、主波长、S/P、光通量测试

     CI350色彩亮度计单机仪器可轻松实现光谱、亮度、色温、显色指数、主波长、明暗视觉比、峰值波长、闪烁、闪光灯测量等参数测量等。

亮度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.2 显示器/液晶面板亮度、色品坐标测量

      显示器/液晶面板点亮预热半小时，CI350色彩亮度计测量口贴紧显示屏表面/或留一定距离（光轴垂直显示器表面），控制显示器/液晶面板显示不同的颜色， CI350色彩亮度计可采集1°测量角度的显示屏亮度、色品坐标和辐亮度光谱,进而计算显示器的色域、均匀性，并且可以做GAMMA/DICOM/色彩校正。

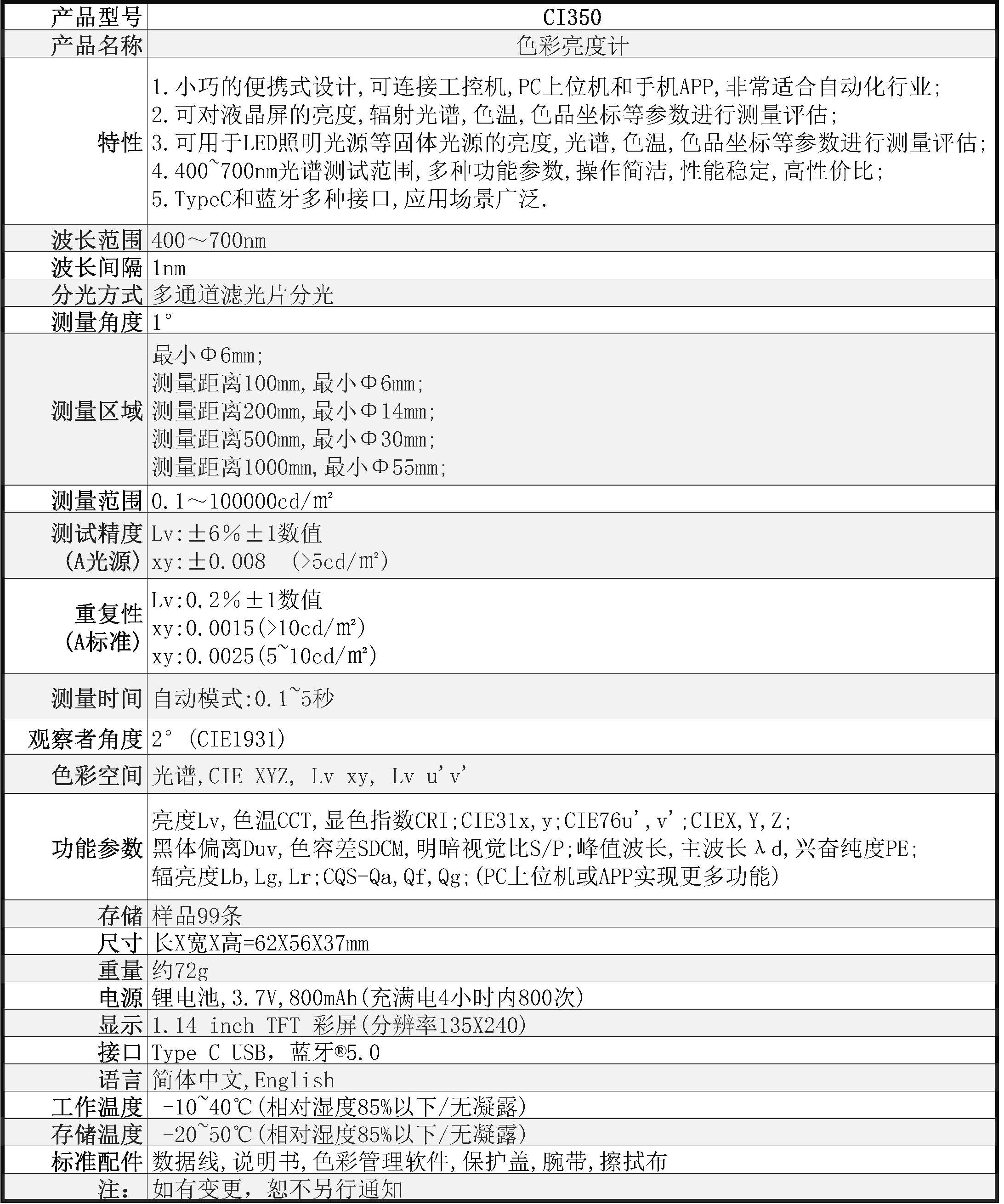

四 技术参数

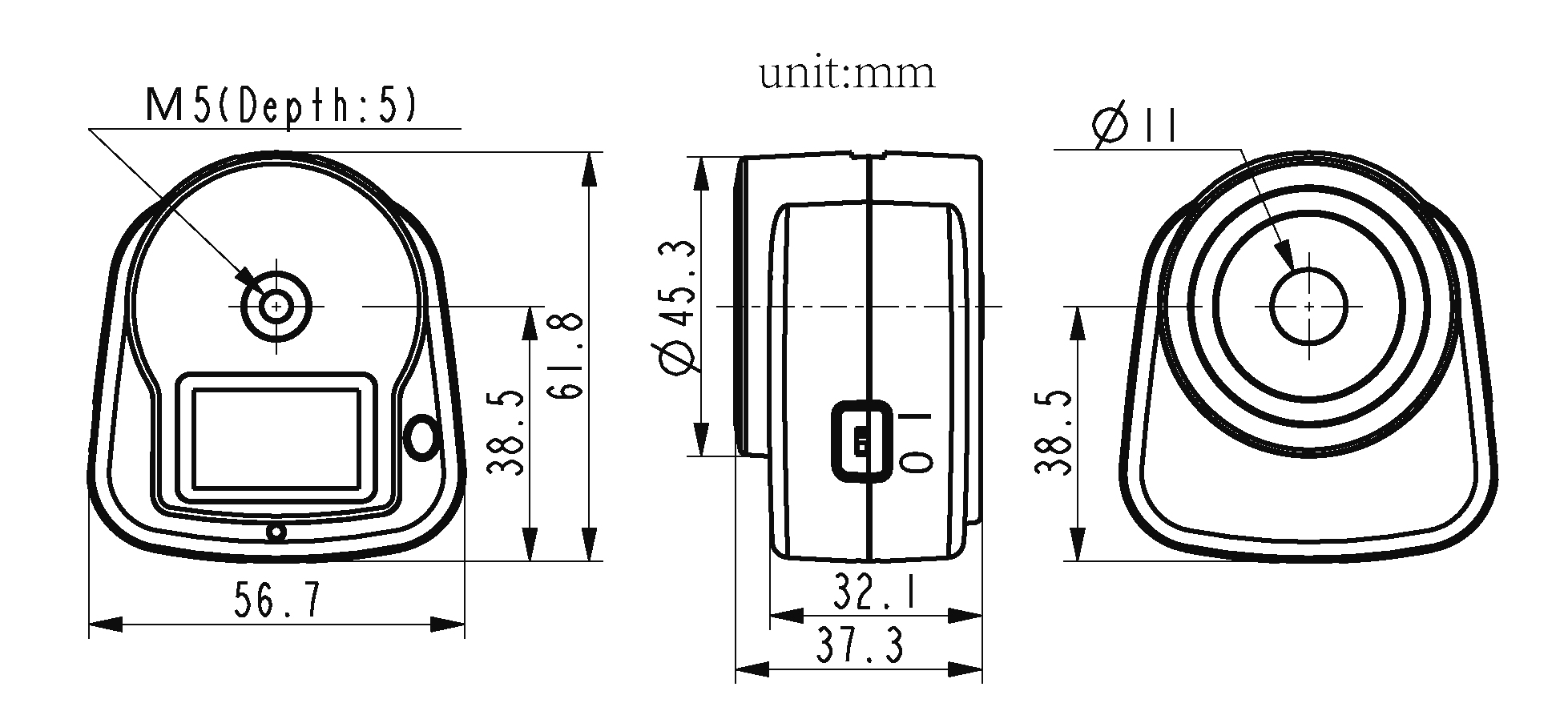

五 结构尺寸
