一 产品介绍

CL900分光辐射照度计是荟彩公司独立开发的完全拥有自主知识产权的国产便携式照度计。照度计采用高精度凹面光栅作为分光元器件，可采集320～800nm波长范围的光源辐射照度光谱，输出1nm间隔辐照度光谱，测量量程最高可达200000 lx。

仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池，蓝牙/WIFI多功能芯片，大容量存储器。

仪器不仅可以测量辐照度光谱、照度、色温、显色指数、白平衡等技术参数，还可以测量植物生长灯参数、UVI指数、蓝光危害、显示器色域、均匀性、CQS、TM-30、TLCI-2012、闪烁频率等参数；功能强大，应用广泛。

二 产品特点

1.采用高精度凹面光栅作为分光元件，256像元CMOS作为探测器,结构节凑，可测量波长350～800nm范围内环境光、闪烁光源的辐射照度光谱，测量精度高，0.2nm波长准确度，1nm光谱输出。

2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达10000条存储空间，操作简洁，性能稳定．

3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

4.基于人机工程学的新颖时尚外观设计。

5.可测试照度、色温、显色指数、白平衡、植物生长灯参数、UVI指数、蓝光危害、显示器色域、均匀性、CQS、TM-30闪烁频率等参数，应用广泛。

6.测试功能多，人性化功能模块区分，操作简洁流畅。

7.内置D65、A、C、D50、D75等标准照明体辐射光谱，对比模式下，非常方便与待测样品进行光谱对比。

8.测试主界面可进行锁定，避免误操作；测量头可拆卸，可180度反向安装，使用便捷。

9.与进口高端分光辐射照度计数据兼容性好。

10.在LED照明行业、工程照明、智慧农业、手机显示屏、电视多媒体、护眼灯、UV紫外线,实验室光谱研究等方面有广泛应用。

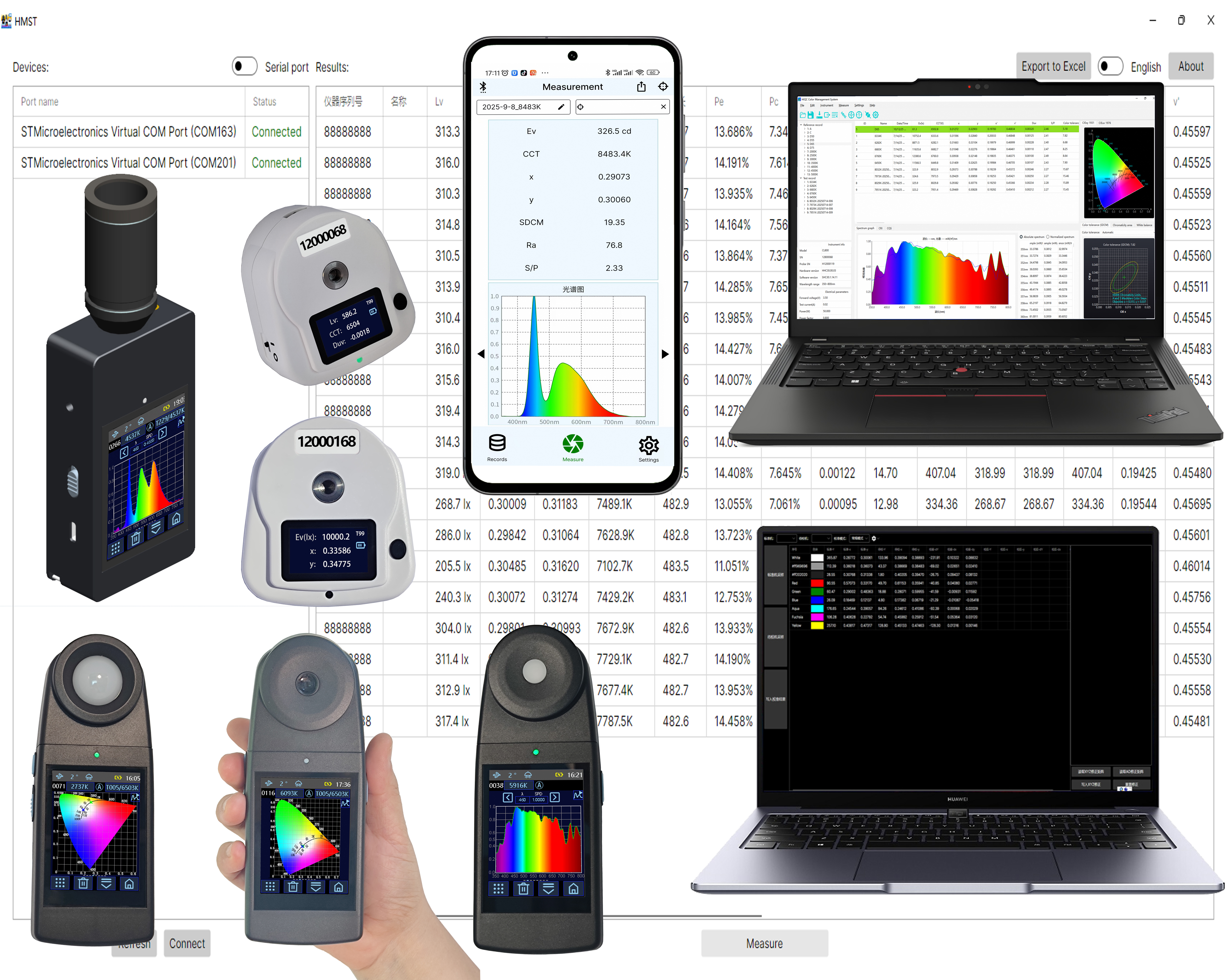

11.专业的PC端上位机软件，丰富的SDK（支持C#、C++、Python、LabView等平台）。

三 行业应用

3.1 LED光源、固态照明、光谱、照度、色温、显色指数、均匀性测量、主波长、S/P、光通量测试

CL900分光辐射照度计单机仪器可轻松实现光谱、照度、色温、显色指数、主波长、明暗视觉比、峰值波长、植物灯参数、闪烁、闪光灯测量、相机白平衡等参数测量等。

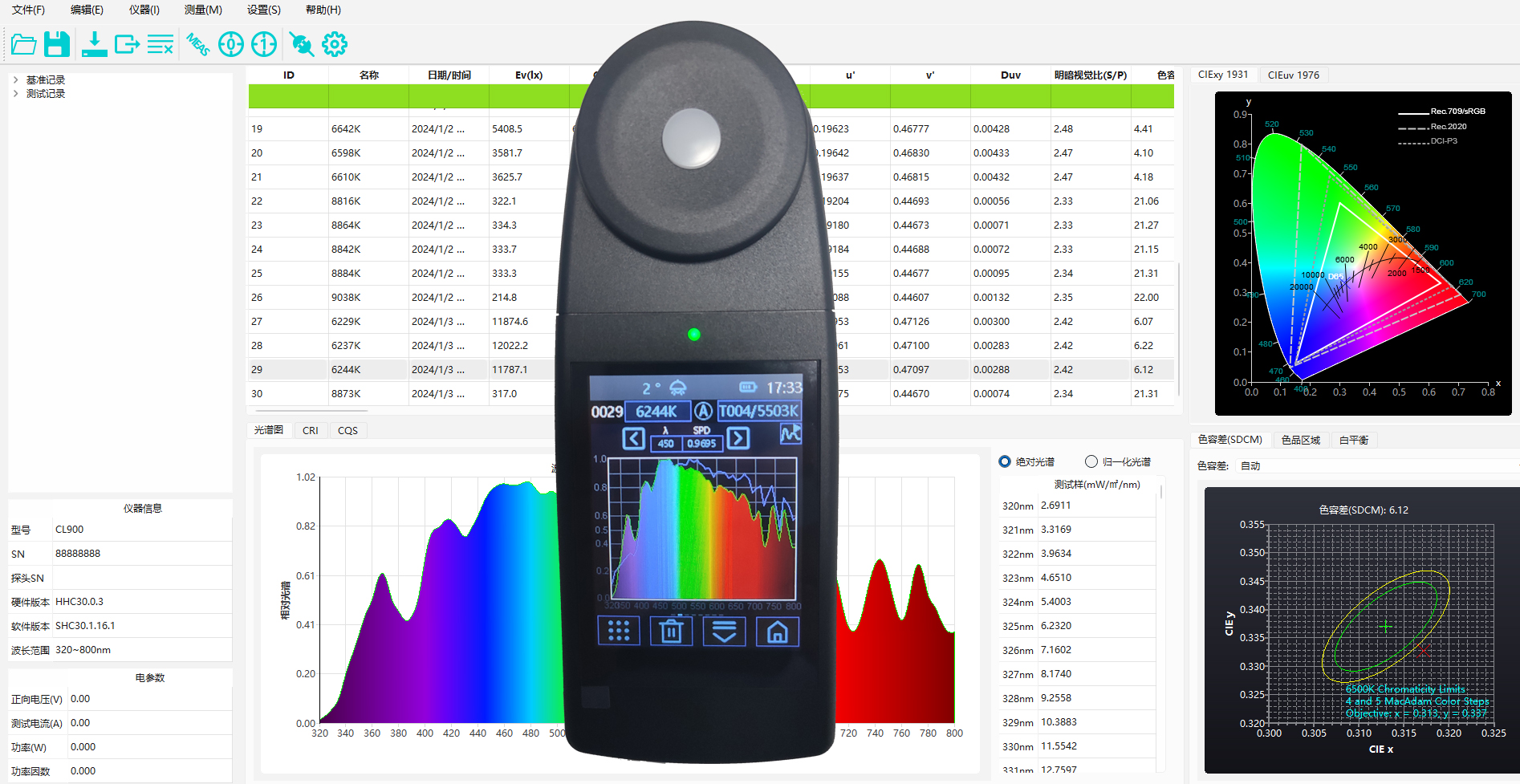

照度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.2 智慧农业照明光源/植物生长灯光合光子叶绿素参数测量

CL900分光辐射照度计单机仪器可轻松实现光谱、照度、光合有效辐射PAR、光合光子通量密度PPFD、有效光子通量密度YPFD、叶绿素加权辐照度E-ch A和E-ch B、光合辐照度E-p、光合红蓝辐照度比Erb-p等是植物光度学参数测量。

3.3 标准光源箱/显示面板照度、色温、显色指数、均匀性测量

对色灯箱/标准光源箱核心技术指标包括以下几个：光源光谱分布的标准性、光源照度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，照度大于600lx，均匀性大于80%等。CL900分光辐射照度计可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。

3.4透过率测试

透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。常见的透过率仪通常用LED光源或者卤钨灯做为照明光源，从测试结果来看，照明光源不同对透过率测试结果是有一定影响的，通常会影响到5%左右。透过率仪最理想的照明光源是D65标准照明光源，很多标准和文献里面有明确说明。D65标准照明光源是平均北半球的日光光谱，人们最为熟悉，那么在这种条件测试的透过率非常有典型，也容易被接受，比如户外玻璃、UV防晒眼镜等相关的标准都明确说明。然而市面常见的透过率仪所用光源与D65标准照明光源相差甚远，所以其测试结果通常不是特别理想。

CL900分光辐射照度计可以采用户外太阳光（最大程度上接近D65标准照明光源）做为照明光源，通过两次测试，非常方便地测试眼镜、建筑玻璃在D65标准照明光源条件下的透过率。

3.5 相机白平衡

拍照时，照明环境、传感器响应特性、镜头滤光片、曝光参数对成像质量有一定的影响，当照明环境和传感器匹配度不高时，可以通过调整镜头滤光片时来优化成像质量，CL900照度计通过测量照明光源给出对应的白平衡校正滤光片号码。白平衡图表中，横坐标表示当前测试样品和目标对比样的色温差异；纵坐标表示补偿滤光片号码值，尾缀G表示绿色滤光片，尾缀 M表示品红滤光片。仪器默认支持柯达的G/M系列补偿滤光片，需要其他品牌或系列滤光片的可以找我司进行个性化定制。

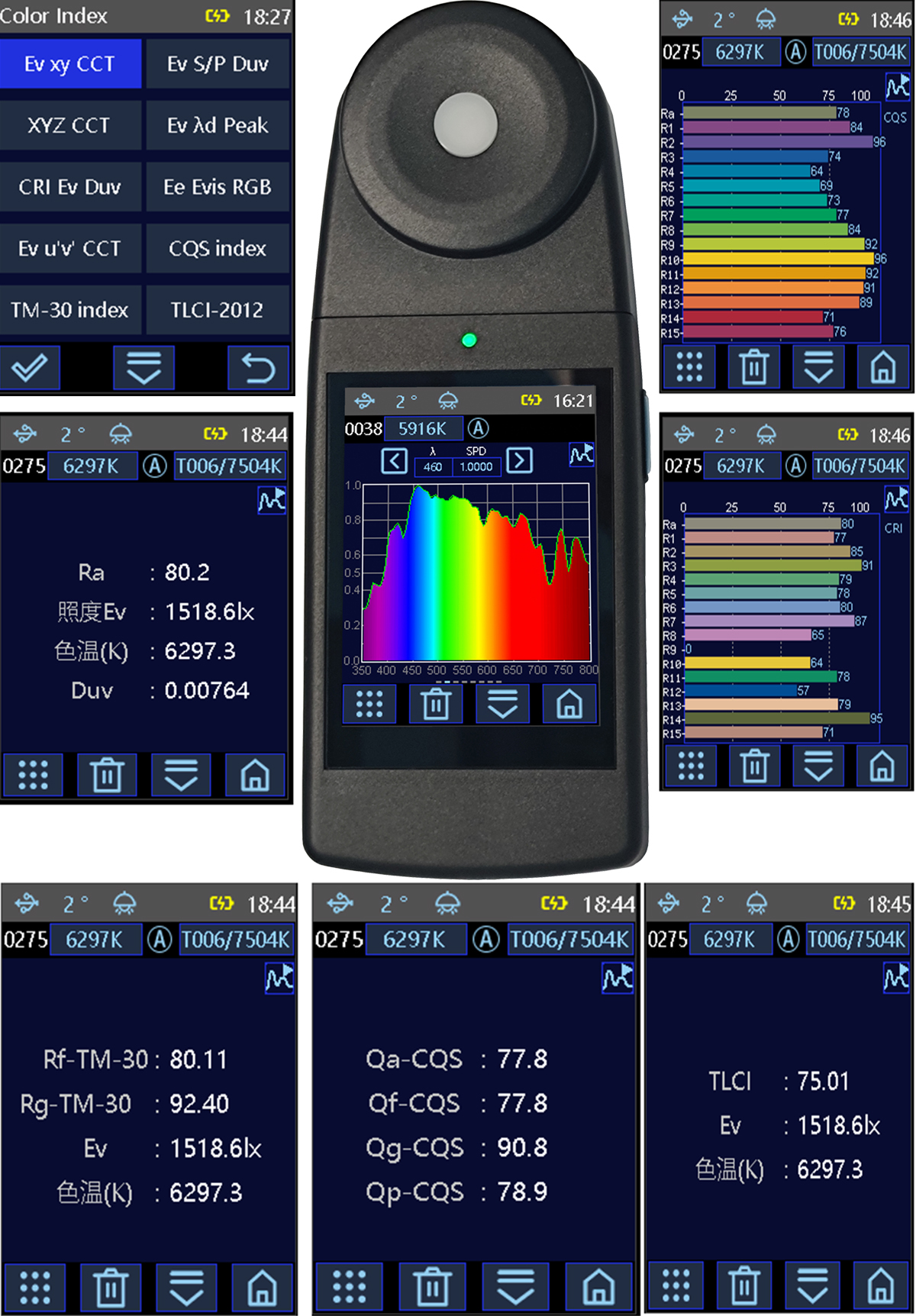

3.6 全面的显色指数评价

CL900分光辐射照度计不仅可以便捷地评估CRI显色指数，还可以评估光源颜色质量的指标：CQS (Color Quality Scale)色质指数、TM-30-15逼真度Rf、色域指数Rg、电视光源一致性指数(TLCI-2012)显色性度量指标。

四 结构尺寸

五 技术参数
