一种多探头照度和亮度同步测量的方法

发布时间：2025-10-20
浏览次数：1

照度计通常用来采集光源（比如办公室LED）的照度、色温和色品坐标，亮度计通常用来显示器(LCD)的亮度、色品坐标和色温。

单台仪器通常只能采集一个位置点的光度数据,如果要同步采集多个位置点光度数据通常是一件棘手的事情,通常需要用户开发或定制专门的软件系统,周期长,成本昂贵。

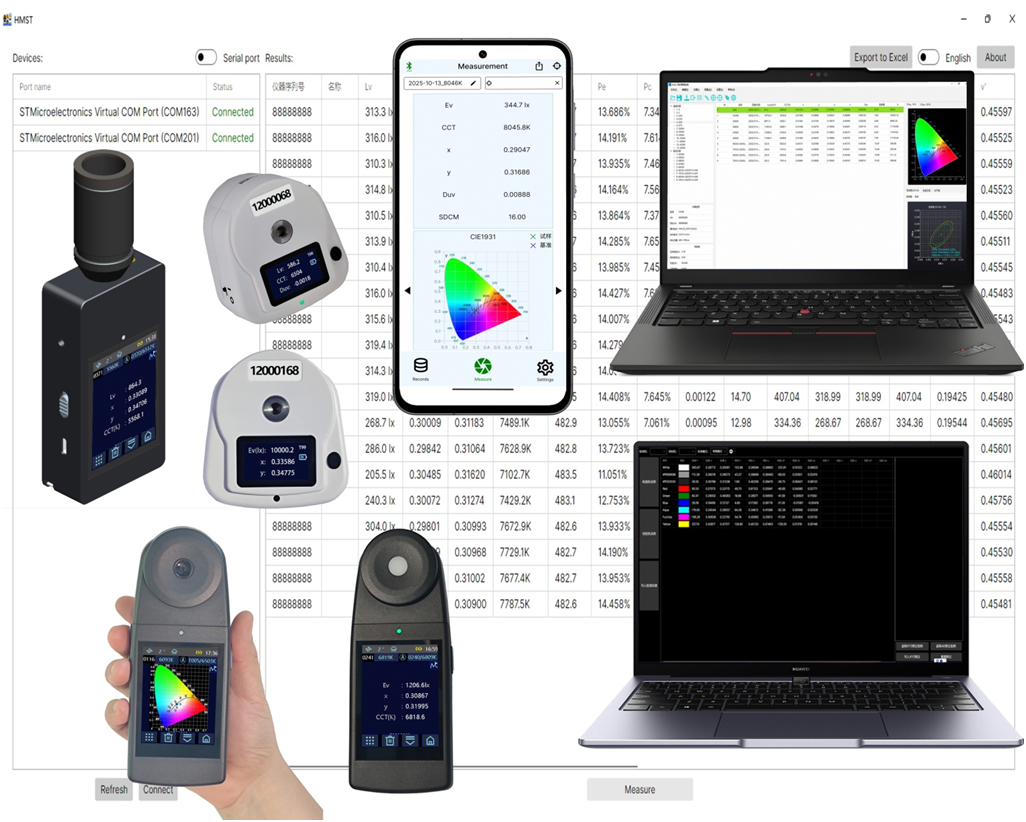

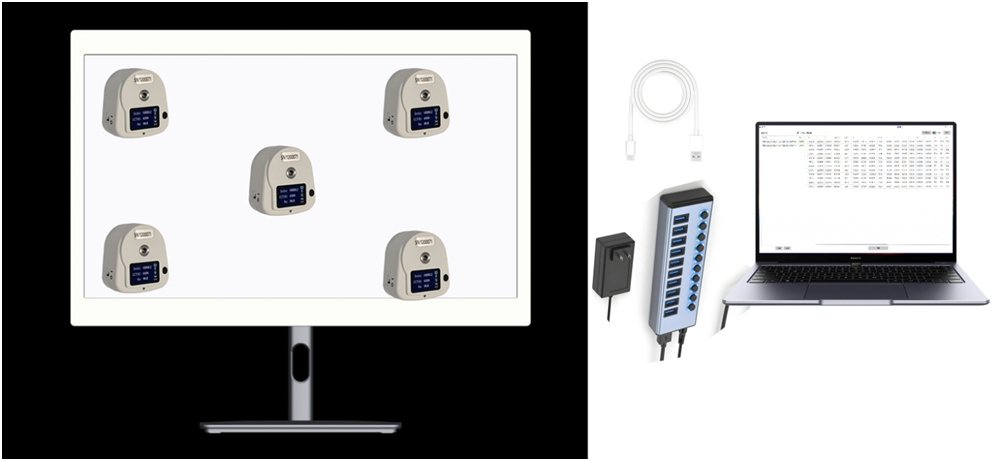

比如汽车光源房需要实时监控各空间位置点的照度,再比如户外大的LED广告屏幕需要同时测试屏幕上多点的亮度数据,这样的应用场景相对比较复杂,笔者介绍一种部署简单,高性价比的多探头照度和亮度同步测试方法，即采用免费HMST同步测试软件和多台照度计/亮度计。

一 CL300/CI300仪器概况(仪器性价比高)

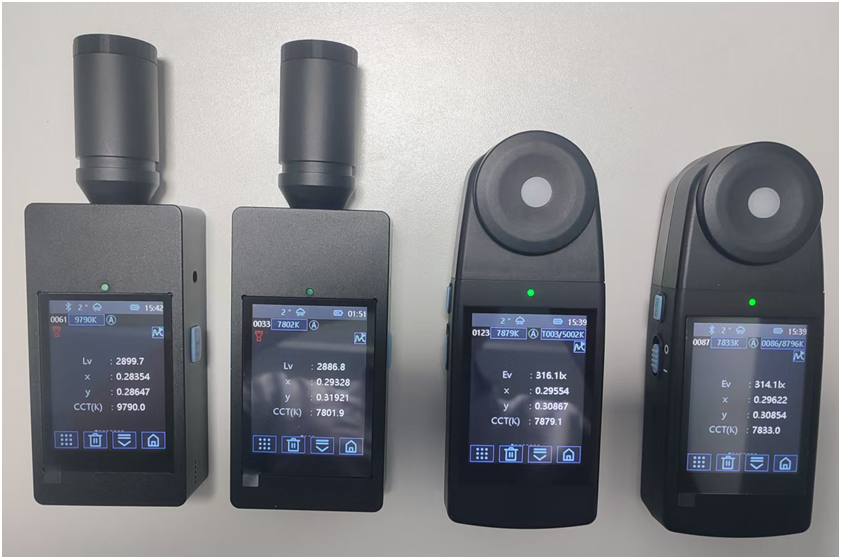

CL300色彩照度计采用CIEXYZ滤光片+CMOS传感器的方式进行光信号采集，可测量光源照度、色温、色品坐标、主波长、色容差、黑体偏离、颜色纯度等指标，测量量程最高可达200000 lx。仪器有常规测量模式、连续测量模式、高速测量模式(3毫秒/次)。仪器配有专业电脑上位机软件HIQC，也可以连接手机APP。仪器为探头式设计，可通过蓝牙或TypeC USB或串口连接到其他设备上，非常适合做为光学模组在嵌入到自动化设备上。

CI300色彩分析仪采用CIEXYZ滤光片+CMOS传感器的方式进行光信号采集，可测量光源（显示器）亮度、色温、色品坐标、色域、色容差、颜色纯度等指标，测量量程最高可达200000 cd/㎡。仪器有常规测量模式、连续测量模式、高速测量模式(3毫秒/次)。仪器配有专业电脑上位机软件HIQC，也可以连接手机APP。仪器为探头式设计，可通过蓝牙或TypeC USB或串口连接到其他设备上，非常适合做为光学模组在嵌入到自动化设备上。

仪器支持利用HCAL软件进行二次校正，可以通过USB接口或蓝牙(可定制WIFI)与工控机进行通讯,采用标准Modbus通讯协议,有多种开发平台的示例Demo,二次开发非常容易上手.

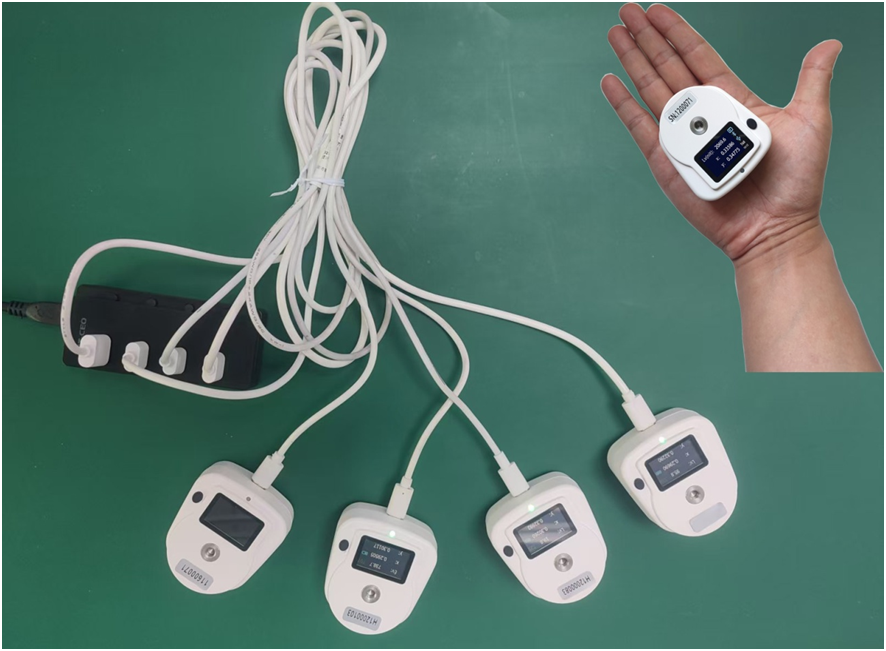

图 1

二 CL700/CI810仪器概况(仪器精准性高)

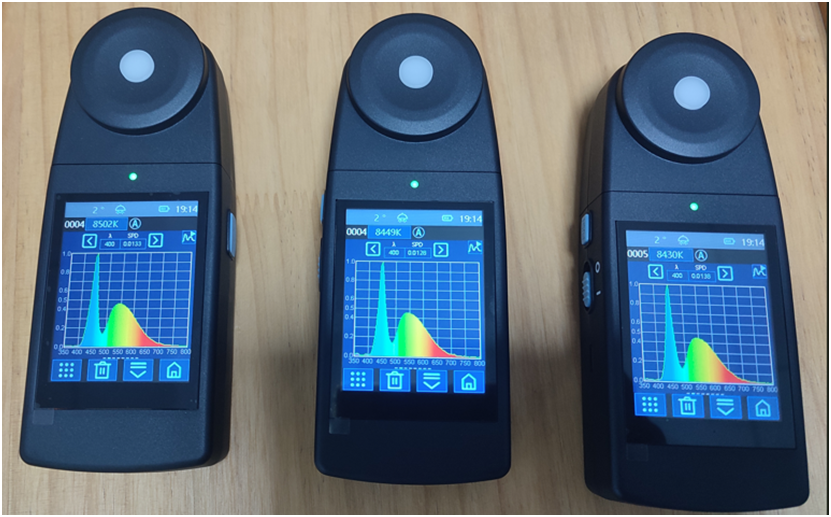

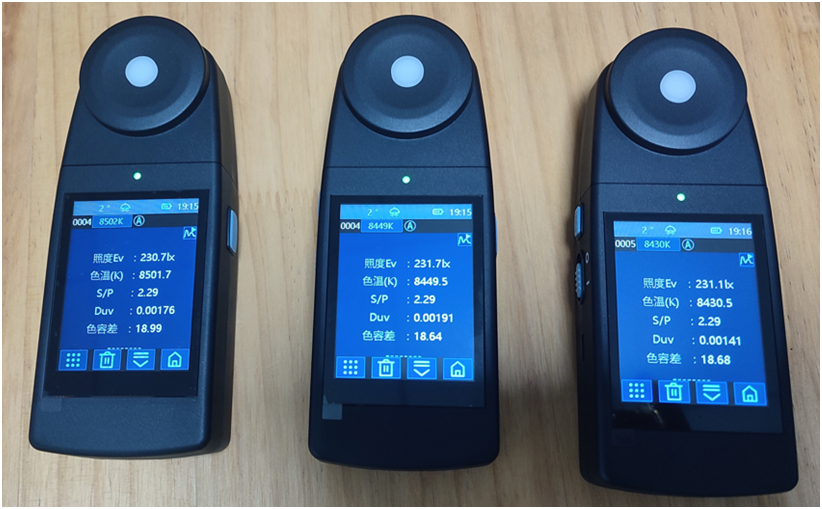

CL700分光辐射照度计采用高精度凹面光栅作为分光元器件，可采集360～780nm波长范围的光源辐射照度光谱，输出1nm间隔辐照度光谱，测量量程最高可达200000 lx。仪器不仅可以测量辐照度光谱、照度、色温、显色指数、白平衡等技术参数；还可以测量植物生长灯参数、显示器色域、均匀性、CQS、TM-30、透过率、发光强度等参数。仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

CI810光谱色彩分析仪采用高精度凹面光栅作为分光元器件，可采集360～780nm波长范围的光源辐射亮度光谱，输出1nm间隔辐亮度光谱，1°测量角度，最小测量区域Φ22mm，测量量程最高可达200000 cd/㎡。仪器不仅可以测量辐亮度光谱、亮度、色温、显色指数、色品坐标、主波长、峰值波长等技术参数；还可以测量显示器色域、发光面板均匀性、CQS、TM-30等参数。仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

仪器可以通过USB接口或蓝牙(可定制WIFI)与工控机进行通讯,采用标准Modbus通讯协议,有多种开发平台的示例Demo,二次开发非常容易上手.
