一 产品介绍

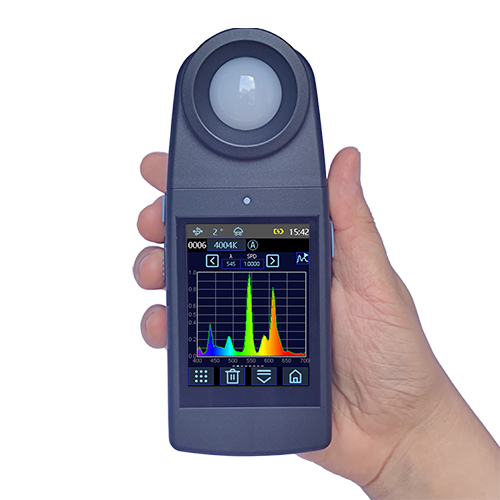

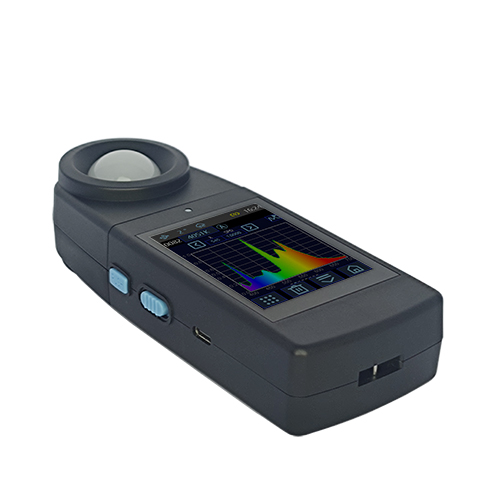

         CL500色彩照度计是荟彩公司独立开发的完全拥有自主知识产权的国产便携式照度计。照度计采用多通道滤光片作为分光元器件，可采集400～700nm波长范围的光源辐射照度光谱和IR辐照能量，输出1nm间隔辐照度光谱，测量量程最高可达200000 lx。

         仪器配置2.8英寸TFT电容触摸屏、4000mAh锂离子电池、蓝牙/WIFI多功能芯片、大容量存储器。

         仪器不仅可以测量辐照度光谱、照度、色温、显色指数、白平衡等技术参数、还可以测量显示器色域、均匀性、CQS、TM-30等参数；功能强大，性价比高，应用广泛。

二 产品特点

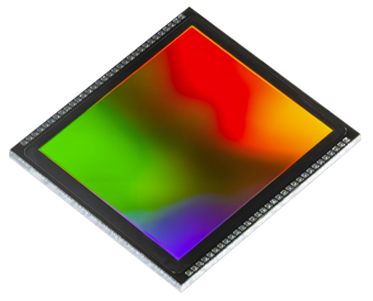

    1.采用多通道滤光片+CMOS探测器分光方式实现400～700nm范围内环境光、闪烁光源的辐射照度光谱采集，1nm光谱输出，性价比高。同时仪器可采集峰值波长910nm，半波宽100nm的积分红外辐照度。

2.仪器采用工业级MCU处理器，配置2.8英寸TFT电容触摸屏，高达2000条存储空间，操作简洁，性能稳定。

3.仪器配置4000mAh锂离子电池，待机时间长；TypeC和蓝牙5.0接口，预留WIFI接口；丰富的拓展接口，非常适合二次开发，应用场景广泛。

4.基于人机工程学的新颖时尚外观设计。

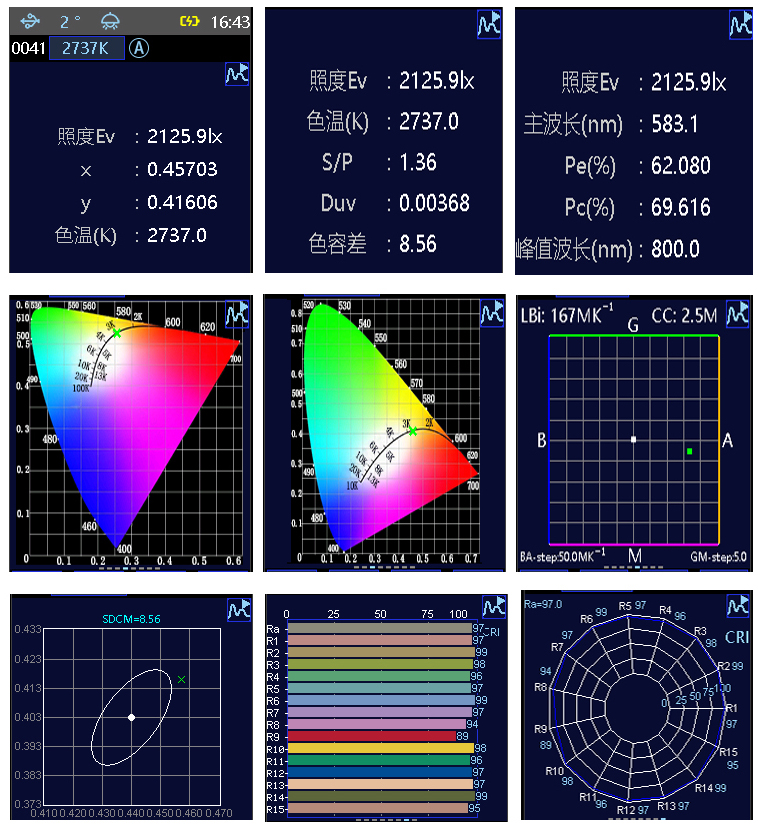

5.可测试照度、色温、显色指数、白平衡、植物生长灯参数 、显示器色域、均匀性、CQS、TM-30等参数，应用广泛。

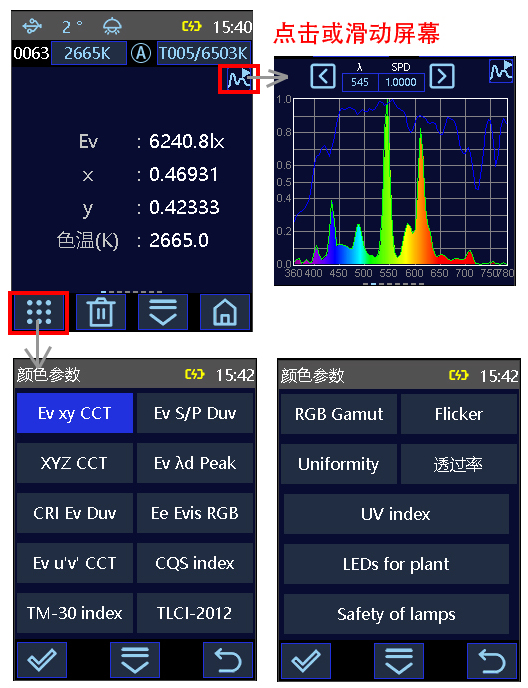

6.测试功能多，人性化功能模块区分，操作简洁流畅。

7.内置D65、A、C、D50、D75等标准照明体辐射光谱，对比模式下，非常方便与待测样品进行光谱对比。

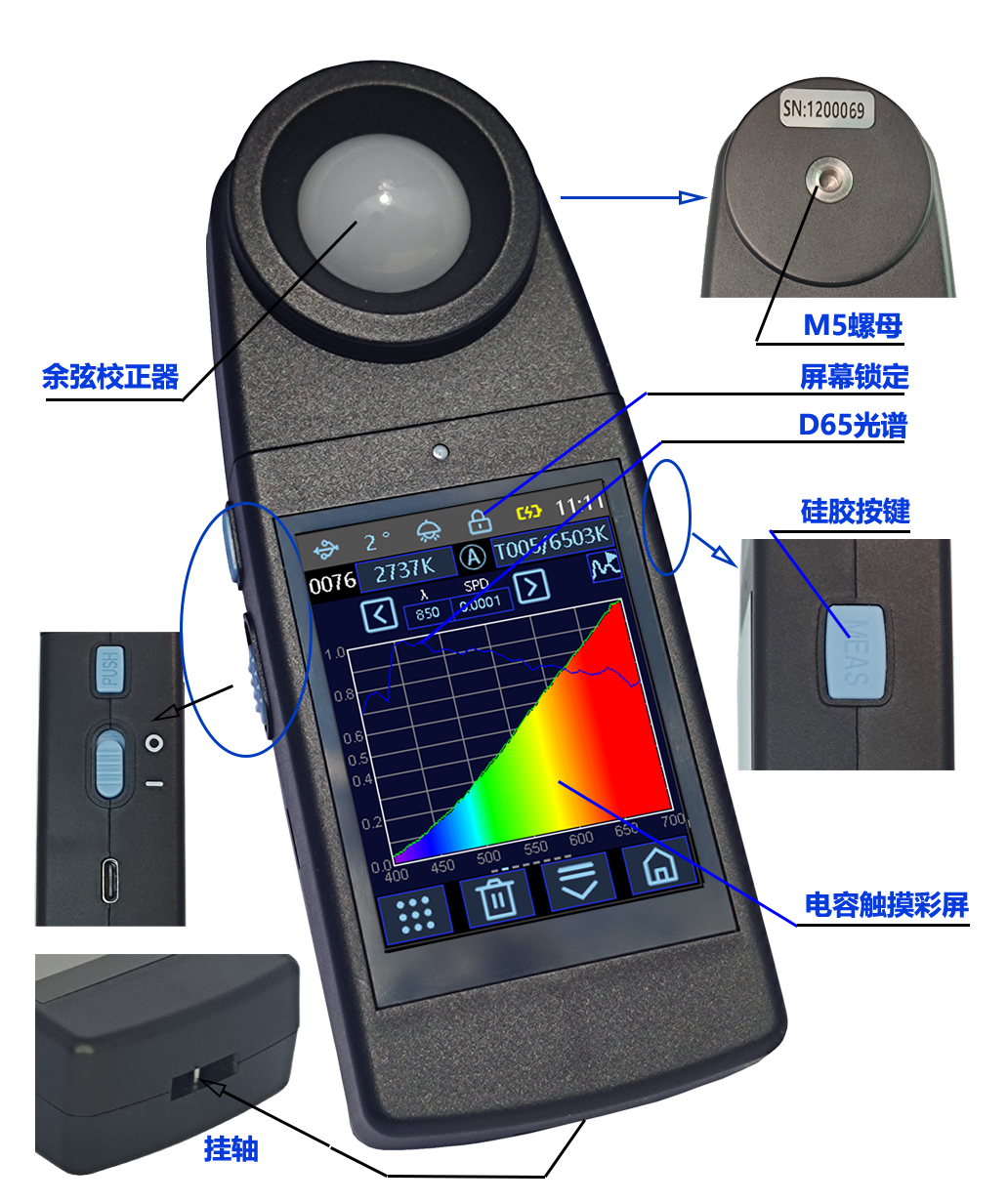

8.测试主界面可进行锁定，避免误操作；测量头可拆卸，可180度反向安装，使用便捷。

9.在LED照明行业,工程照明等方面有广泛应用。

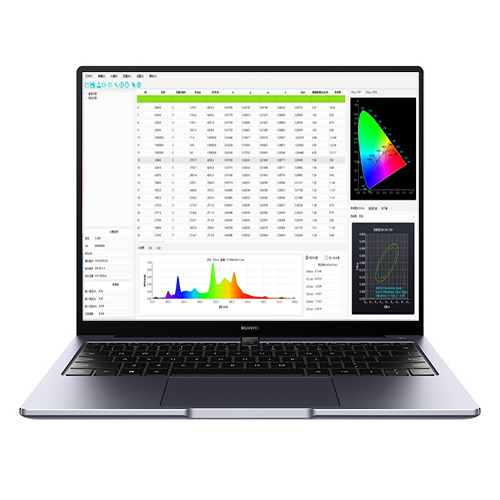

10.专业的PC端上位机软件，丰富的SDK（支持C#、C++、Python、LabView等平台）。

三 行业应用

(注：CL500与CL800操作方式基本相同，图片中部分采用CL800)

3.1 LED光源、固态照明、光谱、照度、色温、显色指数、均匀性测量、主波长、S/P、光通量测试

        CL500色彩照度计单机仪器可轻松实现光谱、照度、色温、显色指数、主波长、明暗视觉比、峰值波长、闪光灯测量、相机白平衡等参数测量等。

        照度计仪器搭配积分球可实现光通量测量，借助专业的HIQC上位机，可以轻松实现美国能源之星标准提及的LED固态光源的色光分类和色品坐标筛选。

3.2 标准光源箱/显示面板照度,色温,显色指数,均匀性测量

       对色灯箱/标准光源箱核心技术指标包括以下几个：光源光谱分布的标准性、光源照度的显示均匀性、光源的稳定性、光源的色温和显色指数、光源的寿命等。<JJF 055 标准光源箱校准规范>明确对标准光源的性能做了要求，比如色温偏差不能超过5%，照度大于600lx，均匀性大于80%等。如何快速检测上述对色灯箱/标准光源箱核心指标呢？CL500色彩照度计可以非常便捷地测量对色灯箱/标准光源箱内光源的稳定性、均匀性和光谱匹配性。

3.3透过率测试

        透过率即穿过被测物体的光通量（辐通量）与入射光通量（辐通量）的比值；可见光透过率通常是波长在380～780nm可见光的光通量比值；UVA紫外透过率通常是UVA紫外辐通量的比值；红外IR的透过率是波长超过780nm的红外辐通量比值。常见的透过率仪通常用LED光源或者卤钨灯做为照明光源，从测试结果来看，照明光源不同对透过率测试结果是有一定影响的，通常会影响到5%左右。透过率仪最理想的照明光源是D65标准照明光源，很多标准和文献里面有明确说明。D65标准照明光源是平均北半球的日光光谱，人们最为熟悉，那么在这种条件测试的透过率非常有典型，也容易被接受，比如户外玻璃、UV防晒眼镜等相关的标准都明确说明。然而市面常见的透过率仪所用光源与D65标准照明光源相差甚远，所以其测试结果通常不是特别理想。

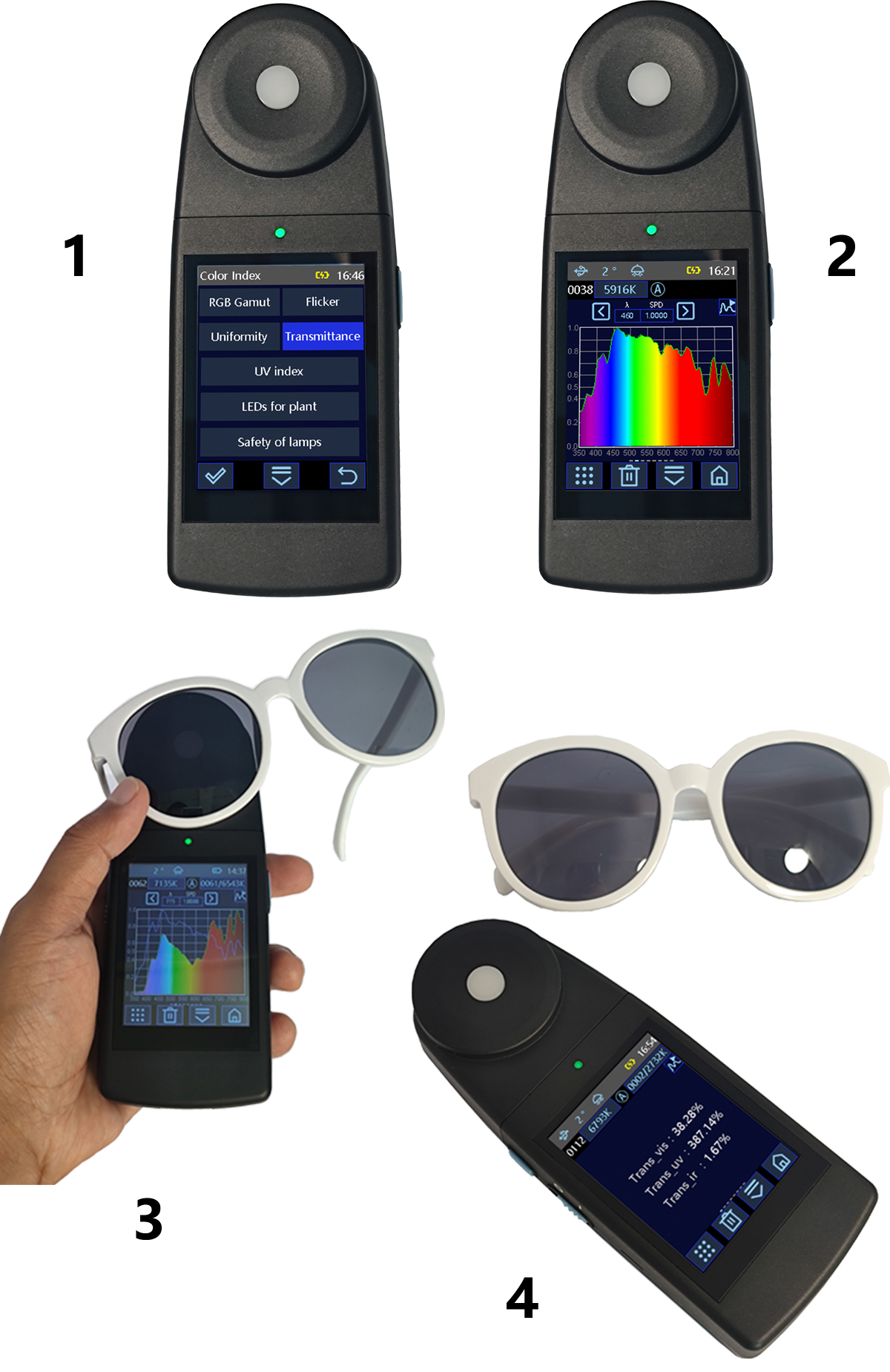

       CL500色彩照度计可以采用户外太阳光（最大程度上接近D65标准照明光源）做为照明光源，通过两次测试，非常方便地测试眼镜、建筑玻璃在D65标准照明光源条件下的透过率测试。

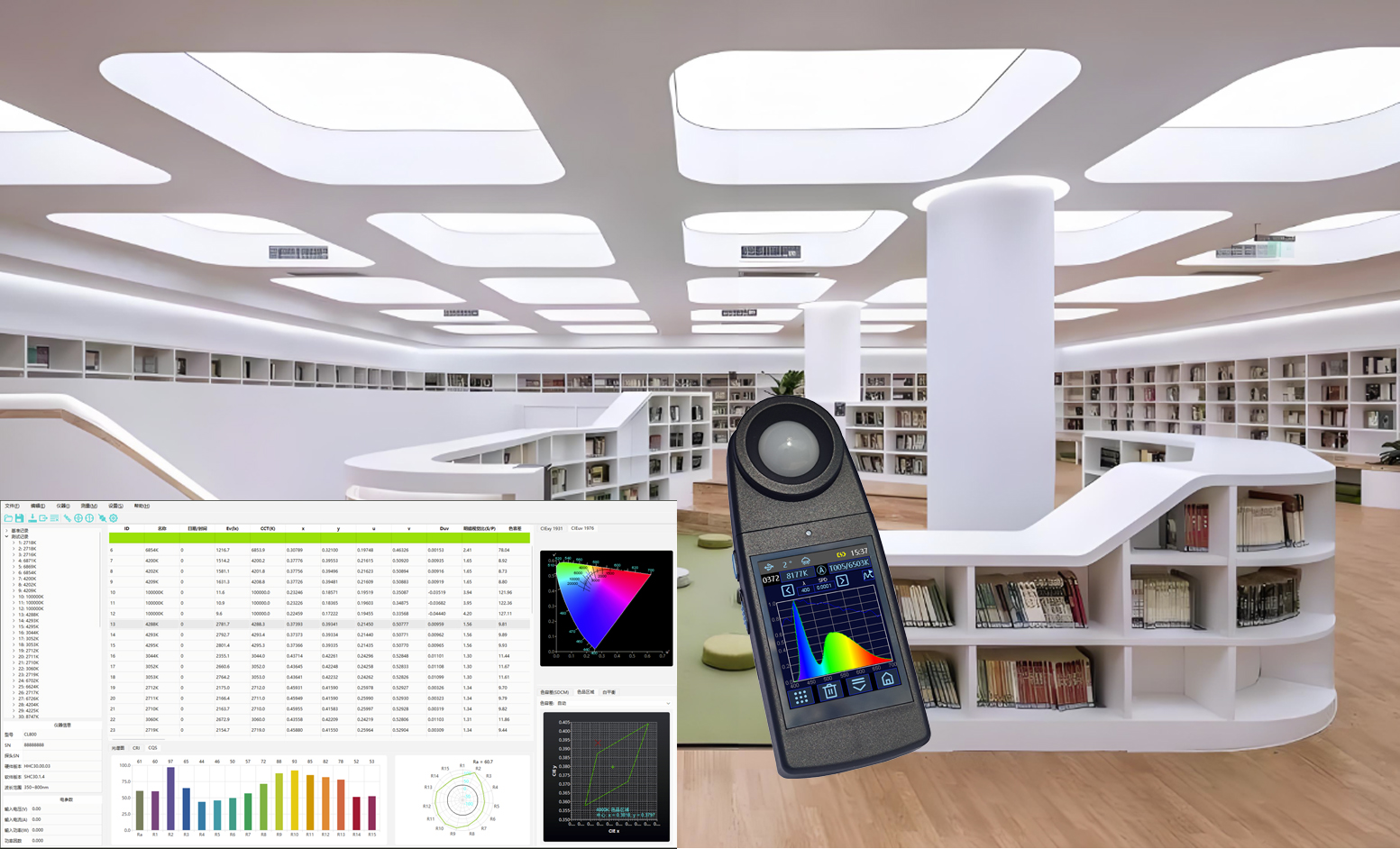

3.4 图书馆/办公室照明光源照度,色温,显色指数,主波长测量

      标准<GB 50034 照明标准> 对市政工程照明、办公室照明的照度、色温、显色指数等指标有一定的要求，使用CL500色彩照度可以对上述指标进行现场实时测量。

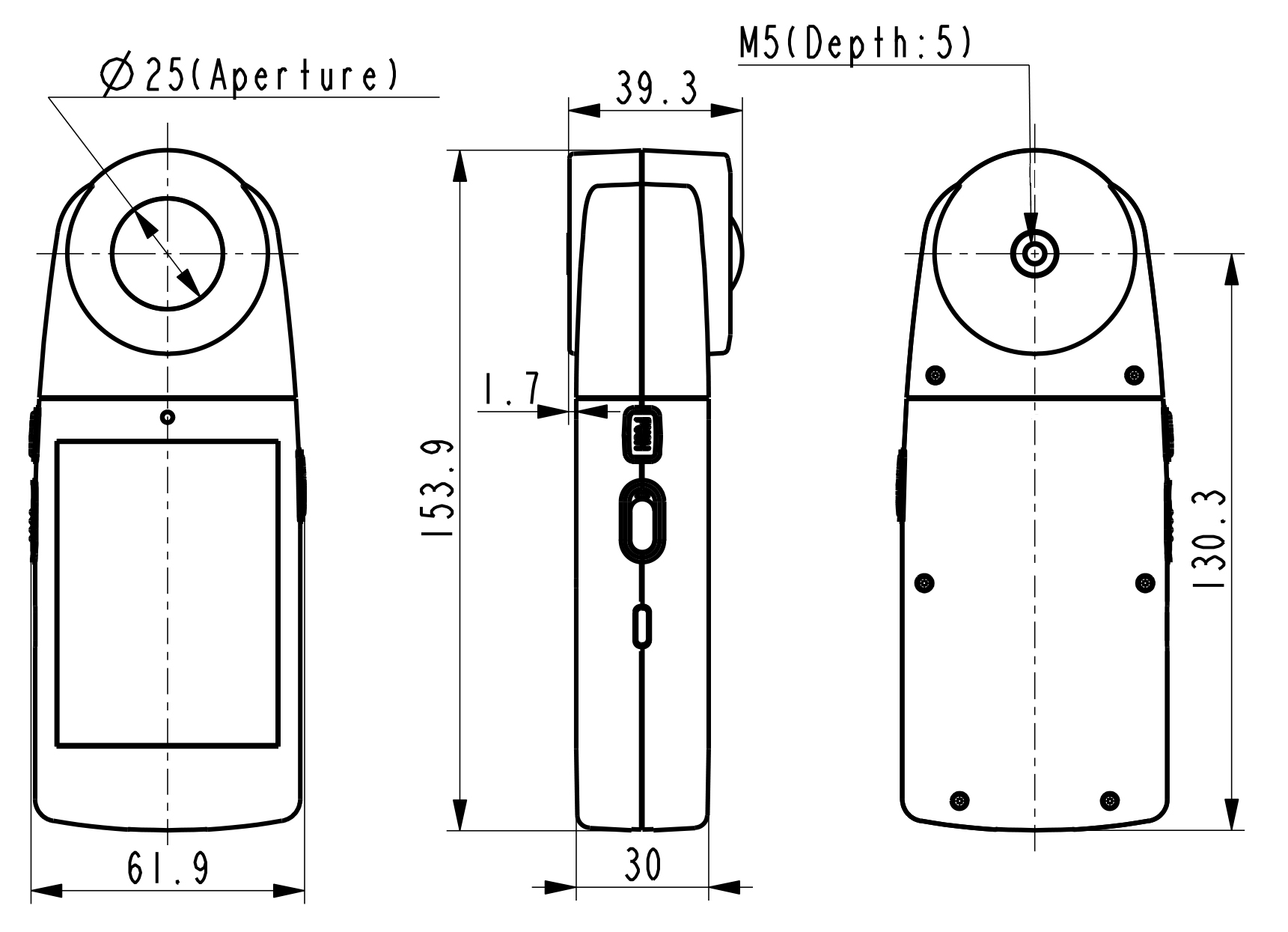

四 结构尺寸

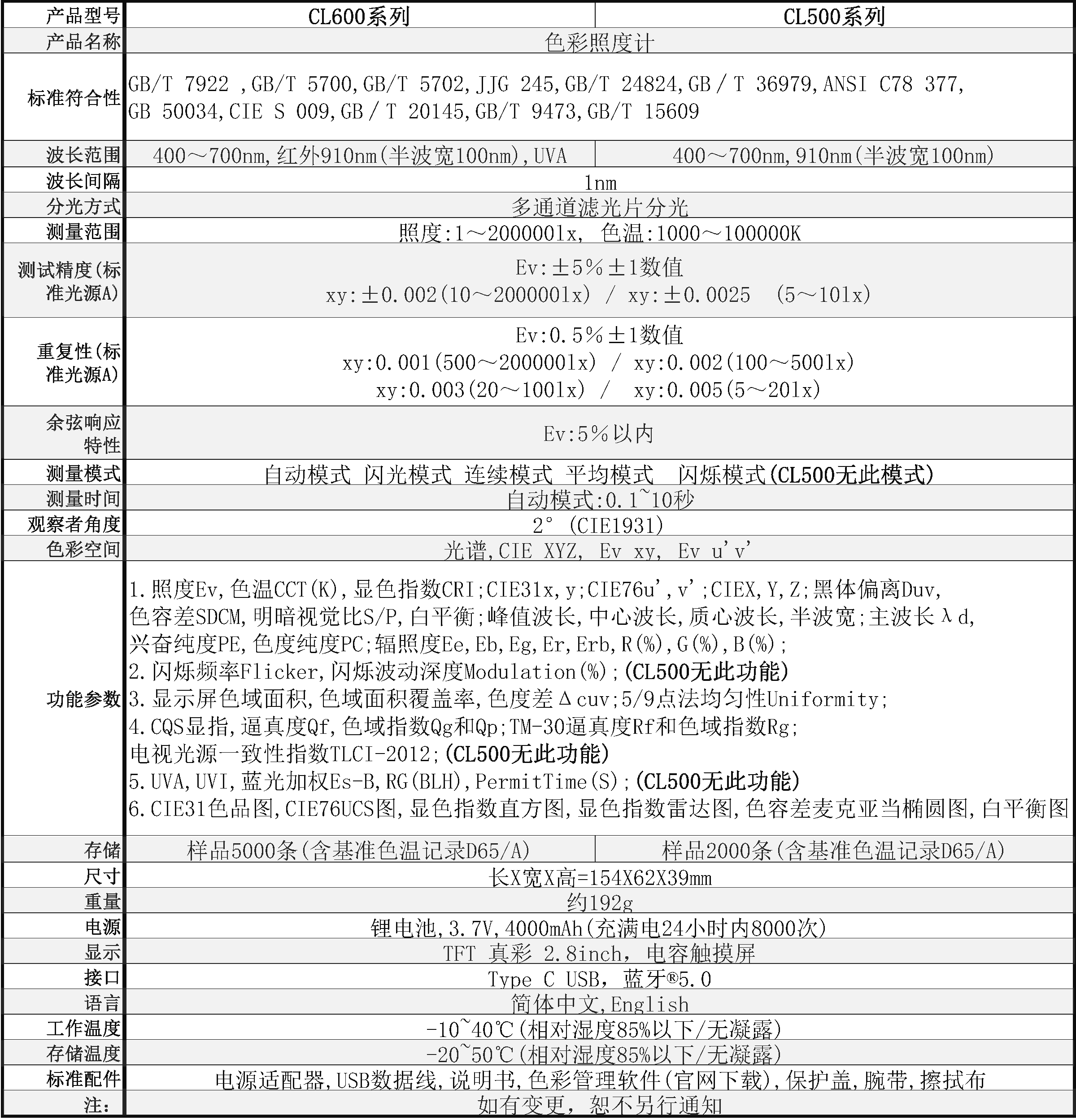

五 技术参数
